Лазерные установки Senfeng для резки труб и профилей с тремя и четырьмя зажимными патронами: особенности и преимущества

Зажимной патрон в лазерном труборезе нужен для удержания и фиксации заготовки в заданном положении и ее вращения. Это необходимо для точного позиционирования трубы или профиля и высокого качества их обработки. В лазерных труборезах устанавливается 2, 3 или 4 зажимных патрона. В этой статье мы расскажем вам, чем они отличаются, их плюсы и минусы, а также где их чаще всего применяют.

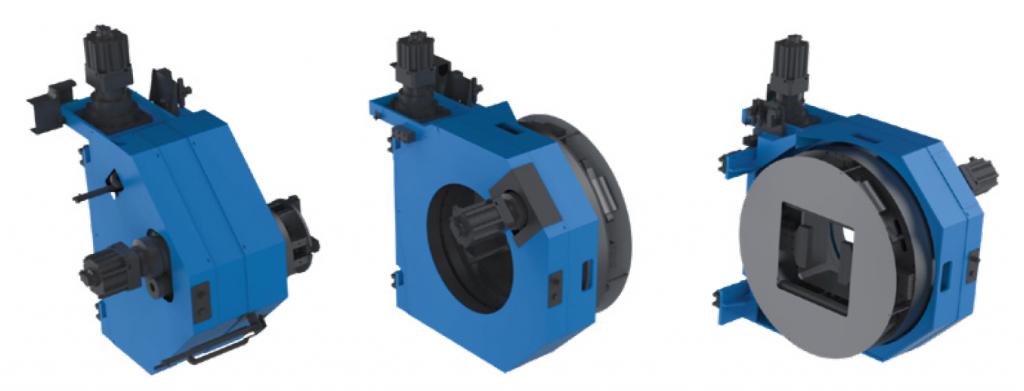

Виды и устройство зажимных патронов

Зажимные патроны бывают двух видов: пневматические и гидравлические. Первые состоят из клиньев и роликов, которые помогают удерживать заготовку и обеспечивают равномерное давление на ее поверхность, а также регулировочного механизма, системы фиксации и центрирования. Такое устройство работает на сжатом воздухе, который подается из компрессора с помощью пневмопривода.

Второй вариант зажимных патронов отличается наличием гидроцилиндров и гидравлической системы, которая состоит из насоса, специального блока для регулировки подачи жидкости и трубопровода. Такие устройства используются в мощных станках, предназначенных для обработки труб большого диаметра со значительной толщиной стенок. То есть, тяжелых крупномеров. Однако, такие зажимы используются реже пневматических из-за их более высокой стоимости и сложности технического обслуживания.

Особенности лазерных труборезов с двумя, тремя и четырьмя патронами

Чтобы понять разницу между этими станками сравним их конструкцию и рассмотрим все плюсы и минусы. Начнем с первых — двухпатронных труборезов.

Лазерный станок с двумя патронами

Это классический труборезный станок с довольно простой конструкцией. Заготовка удерживается двумя зажимами с двух концов как на схеме. Главные плюсы таких станков — простота обслуживания и высокая скорость смены заготовок, так как на фиксацию трубы тратится меньше времени. К достоинствам также относят легкость и относительно невысокую стоимость обслуживания и цену самого оборудования. Есть и недостатки:

1. ограниченная поддержка на станине и невысокая стабильность заготовки во время резки, что ограничивает возможности станка в обработке длинных и тяжелых труб;
2. меньшая точность реза по сравнению с трех- и четырехпатронными моделями;
3. повышенный риск вибраций при обработке труб и профилей большой длины.

Кроме того, 2-х патронные станки нельзя назвать универсальными. На них невозможно обрабатывать асимметричные профили или профили, имеющие другую сложную форму и большую длину. Такие станки лучше всего подходят для резки легких и сравнительно коротких заготовок — до 6,5 метров. Двухпатронные труборезы чаще используются в мелкосерийном производстве неответственных деталей, где не требуется высокого качества кромок и точности реза.

Лазерный труборез с тремя патронами

В станках этого типа установлены три зажимных патрона. Два главных, которые «держат» трубу с двух сторон, и один промежуточный, который фиксирует заготовку в центре. У трехпатронных труборезов более сложная пневматическая или гидросистема, так как воздух или жидкость подаются на три зажима, а не на два.

Плюсы таких моделей:

1. более высокая устойчивость и стабильность резки по сравнению с двухпатронными вариантами;

2. снижен риск вибраций, за счет чего увеличивается точность реза и качество кромок;

3. практически безотходное производство — остаются «хвосты» всего в несколько сантиметров;

4. универсальность — можно обрабатывать заготовки средней и большой длины — до 12 метров, а также крупных диаметров (до 350 мм и более).

1. меньшая устойчивость длинных и тяжелых профилей в сравнении с 4-х патронной конструкцией;
2. невысокая скорость смены заготовок;
3. могут быть сложности с заготовками нестандартной формы.

3-х патронные труборезы подходят для обработки труб и профилей средней и большой длины с малой или средней толщиной стенок. Чаще всего их применяют в крупносерийном производстве, где требования к качеству и точности обработки достаточно высоки. Такое оборудование относится к оптимальной ценовой категории — оно не слишком дорогое и при этом имеет хорошее соотношение “цена-качество”.

Мощный лазерный станок с четырьмя патронами

Такие труборезы - настоящие “тяжеловесы” и имеют гораздо более сложную конструкцию зажимов - помимо двух главных патронов здесь есть еще два промежуточных. Они располагаются в центральной части лазерной установки на определенном расстоянии друг от друга, которое зависит от модели станка и длины профиля. Кроме этого, у четырех-патронных труборезов самые технологичные и мощные пневмо- и гидросистемы, ведь они должны удерживать тяжелые и длинные заготовки.

Плюсы:

1. максимальная стабильность и точность обработки длинных и тяжелых заготовок;
2. практически отсутствует вибрация, благодаря чему повышается качество обработки заготовок сложной формы;
3. более быстрая смена заготовок по сравнению с трехпатронными моделями.

Станки с четырьмя зажимами идеально подходят для резки труб и профилей неправильной формы, большой длины (до 12 метров и более) и веса (нагрузка на патрон до 2000 кг и более). Такие системы быстрее и лучше адаптируются к сложным заготовкам, что позволяет увеличить производительность и соответственно — прибыль вашего предприятия.

Однако стоит помнить, что у таких лазерных установок:

1. более дорогостоящее техобслуживание и ремонт;
2. более высокие затраты на обучение операторов;
3. повышенная сложность техпроцессов.

С учетом вышеперечисленного важно тщательно просчитать рентабельность такого оборудования для вашего производства. Четырехпатронные модели лучше всего применять для изготовления ответственных деталей на крупном производстве, где требуется высокая точность и качество обработки.

Технология 3+1

Считается модификацией трехпатронной конструкции, но это не совсем так. На самом деле труборезы 3+1 — уникальная разработка, которую выделяют в отдельный вид этого оборудования.

Кроме этого, конструкция кажется схожей с четырехпатронными «атлетами», но у них обычно используется иная система: все зажимы неподвижные или 2+2, что встречается реже. В схеме 3+1 подвижен только один патрон, остальные нет. Уникальность заключается в том, что такие труборезы сочетают в себе жесткую фиксацию заготовки с гибкой настройкой под разную длину трубы.

Плюсы:

1. быстро и легко подстраивается под длину заготовки до 12 метров;
2. благодаря трем неподвижным зажимам снижает вибрации и риски смещения заготовки;
3. высокая производительность за счет обработки трубы с трех сторон;
4. «нулевой отход» — после резки почти нет остатков, что позволяет сэкономить материал.

И самая главная особенность — станки с технологией 3+1 отлично подходят для резки труб и профилей сложной формы. Подвижный патрон легко перемещается в нужное место и надежно фиксирует заготовку. Кроме этого, такие станки очень гибкие и универсальные. То есть, их можно быстро переключать на другую задачу и не нужно делать долгую перенастройку. Стоит отметить, что лазерные установки с конструкцией зажимных патронов 3+1 имеют довольно высокую стоимость  и у них сложнее техобслуживание.

В линейке труборезов Senfeng есть такая модель и даже не одна — о них расскажем далее.

Лазерные труборезы Senfeng от компании «Технограв»

Мы поставляем лазерные станки для резки труб и профилей с тремя или четырьмя зажимными пневматическими патронами. Благодаря волоконному источнику излучения достигается высокая точность обработки без деформации даже у термочувствительных материалов. Коротко расскажем о некоторых моделях.

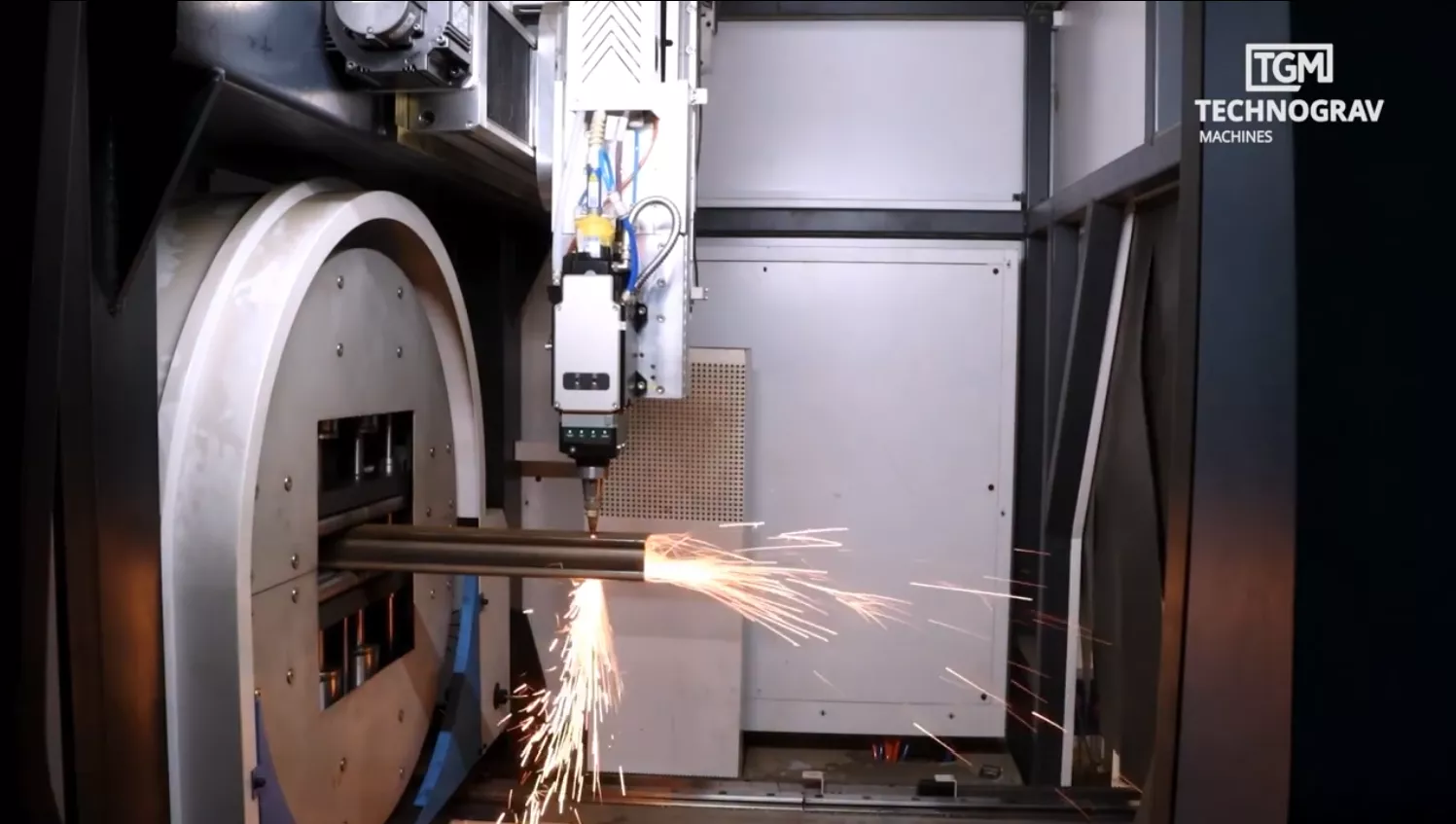

Станок для лазерной резки трубы и профиля с тремя патронами SF9035NT

Эта модель разработана для скоростной резки круглых труб диаметром от 20 до 350 мм, а также труб квадратного сечения размером от 20 × 20 до 350 × 350 мм. Максимальная длина заготовки — 9 м.

Особенности модели:

1. три пневматических патрона с несущей способностью до 1000 кг;
2. диапазон мощности от 3 до 6 кВт
3. водяное охлаждение с системой защиты от перегрева;
4. максимальная скорость реза — 50 м/мин;
5. максимальная скорость перемещения — 60 м/мин;
6. максимальная скорость вращения зажимного патрона - 60 об/мин
7. ускорение до осям — до 0,6G;
8. мощная система управления FSCUT 5000А;
9. специализированное ПО для труборезов — TubePro и TubesT.

На станок устанавливаются лазерные головы Raytools для источников мощностью 3 и 4 кВт, а также опциональные режущие головы BOCI для работы с излучателем 6 кВт.

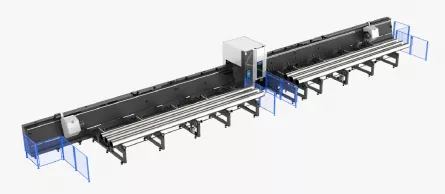

Установка лазерной резки трубы и профиля c тремя патронами SF12035NT

Высокопроизводительная модель, предназначенная для резки труб и профилей диаметром до 350 мм и размером до 350 × 350 мм соответственно. Три пневматических патрона надежно фиксируют заготовку, при этом зажим, расположенный в центре — подвижный. За счет этого достигается высокая точность резки с практически «нулевым» отходом. Максимальная длина обрабатываемого трубного и профильного металлопроката — 12 метров.

Другие особенности модели:

1. несущая способность патрона — 1000 кг каждый;

2. скорость резки — до 50 м/мин;

3. скорость перемещения — до 60 м/мин;

4. максимальная скорость вращения зажимного патрона - 60 об/мин

5. максимальное ускорение — 0,6G;

6. промышленный чиллер Hanli для эффективного охлаждения.


Система управления и программное обеспечение аналогичны предыдущей модели. Также на станок можно установить волоконные лазерные источники разной мощности: 3, 4 и 6 кВт. По желанию заказчика установку можно оснастить автоматической системой загрузки заготовок.

Тяжелый станок для лазерной резки труб и профилей SF12050ST Plus с технологией 3+1

Закрытая кабина этой модели защищает персонал от прямого и отраженного лазерного излучения. Кроме этого, она экранирует металлические пары, которые образуются во время резки заготовок.

Станок предназначен для скоростного раскроя труб и профилей больших размеров — до 500 мм и 500 × 500 мм соответственно. Минимальный диаметр заготовок — 50 мм. Мощность волоконных лазерных излучателей может быть 6, 12 или 20 кВт.

Основная особенность данной модели - усовершенствованная система пневматических зажимных патронов. Здесь применена конструкция зажимов 3+1. Один из патронов является встроенным и обладает высокими рабочими характеристиками. При этом он выполняет как опорную, так и зажимную функцию и позволяет выполнять обработку заготовок практически без отхода, что значительно повышает рентабельность производства с существенной экономией затрат.


Другие особенности модели:

1. несущая способность зажимных патронов - до 2000 кг;
2. максимальная длина заготовки — 12 м;
3. эффективное водяное охлаждение;
4. скорость резки — до 50 м/мин;
5. высокая точность позиционирования: ± 0,1 / 10 000 мм
6. хорошая повторяемость — ± 0,05 мм.

Кроме этого, станок можно оснастить автоматической системой подачи заготовки, а полуавтоматическая система загрузки уже включена в базовую комплектацию.

Тяжелый станок для лазерной резки труб и профилей SF12035ST Plus с технологией 3+1

 Установка для резки труб и профилей диаметром до 350 мм и до 350 × 350 мм соответственно. Технология 3+1 позволяет обрабатывать заготовки с «нулевым отходом», как и у предыдущей модели. На станок можно установить лазерные излучатели мощностью от 6 до 20 кВт.

Особенности модели:

1. несущая способность патронов — до 1500 кг;
2. максимальная скорость резки — до 60 м/мин;
3. ускорение — до 0,3G;
4. максимальная длина заготовки от 6 до 12 м;
5. система полуавтоматической подачи заготовок.

Станки SF12035ST Plus и SF12050ST Plus идеально подходят для предприятий тяжелой промышленности, производства крупногабаритной строительной техники, стальных конструкций, опалубки мостовых балок и т.д.

Сверхтяжелый станок для лазерной резки трубы с четырьмя патронами Senfeng SF12050HT

Эта модель предназначена для резки труб большого диаметра — до 500 мм и профилей размером до 500 х 500 мм. Также у станка есть защитная кабина для защиты персонала на производстве.

Особенности модели:

1. четыре пневматических патрона для надежной фиксации трубы и профиля;
2. высокая точность позиционирования ± 0,1 / 10 000 мм;
3. отличная повторяемость ± 0,05 мм;
4. длина заготовок от 6 до 12 м;
5. максимальная скорость резки — до 50 м/мин;
6. установка лазерных источников мощностью от 6 и 20 кВт;
7. автоматическая система разгрузки заготовок в базовой комплектации;
8. автоматическая система подачи (опция).

4-х патронная конструкция позволяет станку работать с «нулевым отходом», что позволяет экономить материал. Благодаря этому снижаются затраты на производство продукции и отсутствуют проблемы, связанные с переработкой остатков трубы и профиля.
