Пусконаладка лазерного оборудования на производстве заказчика: как подготовиться и правильно провести
Пусконаладочные работы (ПНР) лазерных станков — это сборка, настройка, проверка и запуск оборудования. Кроме этого, проводится обучение персонала по обслуживанию и эксплуатации новой техники. Сегодня мы подробно расскажем вам, как проводится ПНР лазерных станков и что необходимо сделать перед началом монтажа.
Для чего нужны пусконаладочные работы?
ПНР необходимы для безопасного запуска лазерного оборудования и его вывода на максимально эффективный режим работы в установленные сроки. Кроме этого, процедура помогает снизить риск производственного брака и поломки оборудования, позволяет оптимизировать работу станков на всех этапах технологического процесса.
Неправильно выполненные ПНР приводят к ряду проблем, что влечёт за собой финансовые потери предприятия. Основные трудности, с которыми сталкиваются владельцы производств после некорректного ввода станков в эксплуатацию:
1) быстрый износ комплектующих станка;
2) снижение производительности оборудования из-за неправильной настройки — некорректной юстировки оптической оси, неверной установки ПО и т. д; неправильной настройки режимов реза, давления газа, выбора сопла, некорректной юстировки и мощности.
3) ухудшение качества обработки заготовок — появление бисерообразного грата, крошки, желобков, выбоин, раковин и выдувания металла на кромках, разрывов со стороны врезки лазерного луча, отклонения в размерах деталей и прочего брака;
4) частые поломки оборудования. Например, перегрев фокусирующей линзы приводит к уменьшению срока службы детали;
5) повышенное потребление ресурсов (электроэнергии, газа, воды) и расходных материалов.
Выполнить все пусконаладочные работы можно и своими силами. Но мы рекомендуем обратиться к профессионалам, которые выполнят настройку и запуск лазерных станков в кратчайшие сроки.
Этапы проведения ПНР
Запуск и наладка лазерных станков проводится в несколько этапов согласно ГОСТ ЕН 12626-2006. Этот документ устанавливает нормы безопасности для лазерных станков, поэтому во время ПНР важно соблюдать все нормы и регламенты, указанные в этом стандарте.
Итак, как выглядит алгоритм пусконаладочных работ для волоконного лазерного станка:
1) Сборка и установка оборудования. На этом этапе детали и основные узлы оборудования внимательно осматриваются и проверяются на наличие повреждений. Затем собираются «ножки» (опоры) станка, на которые устанавливается станина, далее устанавливаются система охлаждения и модули станка. Станок устанавливают на заранее подготовленную площадку и выставляют по уровню с помощью регулируемых опор.
2) Монтаж лазерного оборудования. Установка лазерного излучателя с фиксацией к специальным креплениям. Затем отдельно устанавливается блок с лазерной режущей головой и прокладываются оптические кабели, при этом специалисты следят, чтобы у них не было перегибов и заломов под острым углом.
3) Монтаж электрооборудования и прокладка кабелей. После установки и сборки механической части инженеры приступают к монтажу электрооборудования станка. Сюда входит подключение всех систем к терминалу: прокладка кабелей и пневматических трубок, установка систем автоматической смазки, подключение серводвигателей, монтаж и подключение системы охлаждения.
4) Установка вытяжки. Способ монтажа вытяжной системы зависит от конкретной модели лазерного оборудования. Большинство моделей Senfeng оснащено стандартной системой вентиляции на рабочем столе, но есть варианты с защитной кабиной и вытяжкой в зоне реза.
5) Подключение станка к электросети. Инженеры выполняют заземление лазерного оборудования и подсоединяют его к силовому кабелю с помощью стабилизатора напряжения. Это необходимо для защиты электроники от скачков напряжения и короткого замыкания.
6) Настройка системы ЧПУ. Включает в себя проверку ортогональности осей, подбор оптимальных параметров перемещений и ускорений, тестирование геометрической точности деталей, настройку ПО
7) Проверка правильности монтажа оборудования. Инженеры ПНР оценивают качество сборки всех деталей и узлов лазерного станка, а также проверяют правильность подключения всех сопутствующих систем. Это важный этап, который помогает выявить ошибки до запуска станков в работу.
8) Настройка рабочих параметров. После всех проверок специалисты выполняют настройку рабочих параметров станка в соответствии с требованиями и спецификациями производства заказчика.
9) Тестовый запуск. На этом этапе проверяется работоспособность лазерного оборудования, правильность подключения всех его систем.
10) Юстировка оптической системы. После тестирования станка необходимо выполнить настройку его оптической оси. Цель этой процедуры — добиться соосного положения лазерного луча и сопла.
11) Пробный рез. После завершения юстировки станок вновь запускается и выполняется пробный рез. Если результаты тестирования положительные, станок запускается в эксплуатацию, инженеры передают заказчику (и оператору станка) все необходимые документы.

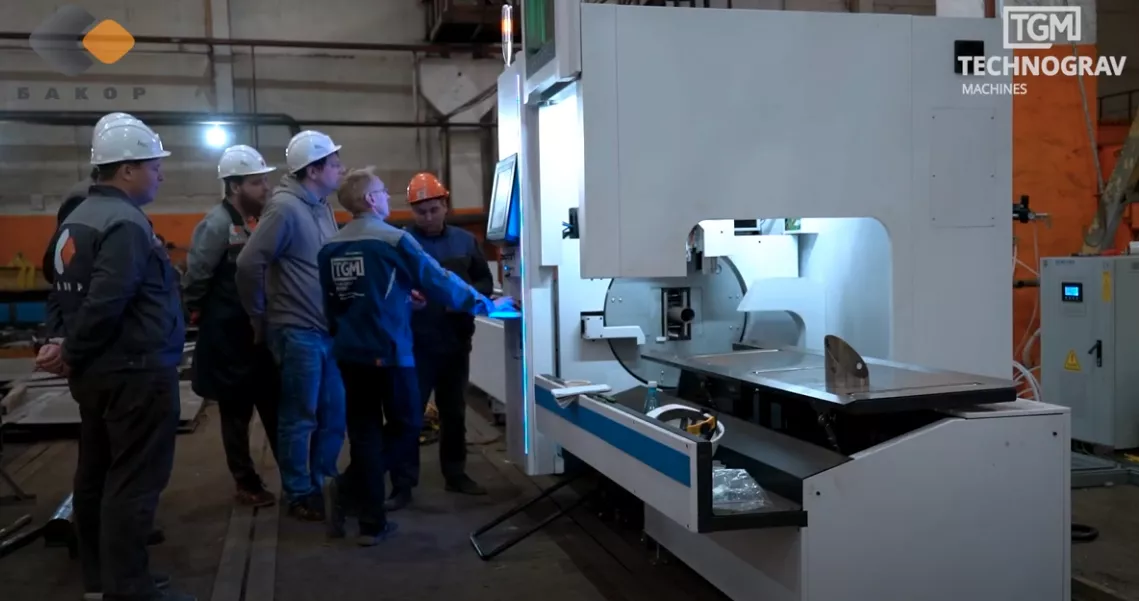

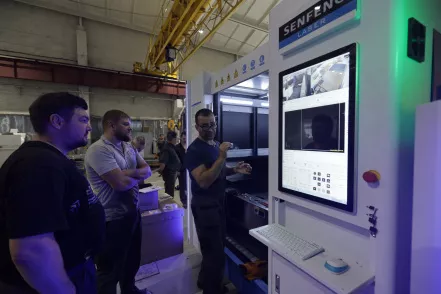

После завершения работ по установке, настройке и тестированию лазерного станка обязательно проводится обучение операторов станка. Дело в том, что у разных моделей оборудования есть свои особенности, которые нужно знать, прежде чем приступать к работе. Обучение персонала помогает избежать ошибок, связанных с человеческим фактором и соответственно - избежать риска поломки и простоя оборудования.
Вы можете выполнить ПНР своими силами или обратиться к специалистам компании «Технограв». Наши сотрудники выполнят пусконаладочные работы в соответствии с регламентами и требованиями вашего производства, а также обучат персонал правильной эксплуатации лазерного оборудования.
Кейсы компании «Технограв»
Наш опыт в поставках и запуске лазерного оборудования подтверждается успешными кейсами. Клиенты остались довольны результатами и мы рассчитываем на дальнейшее сотрудничество.

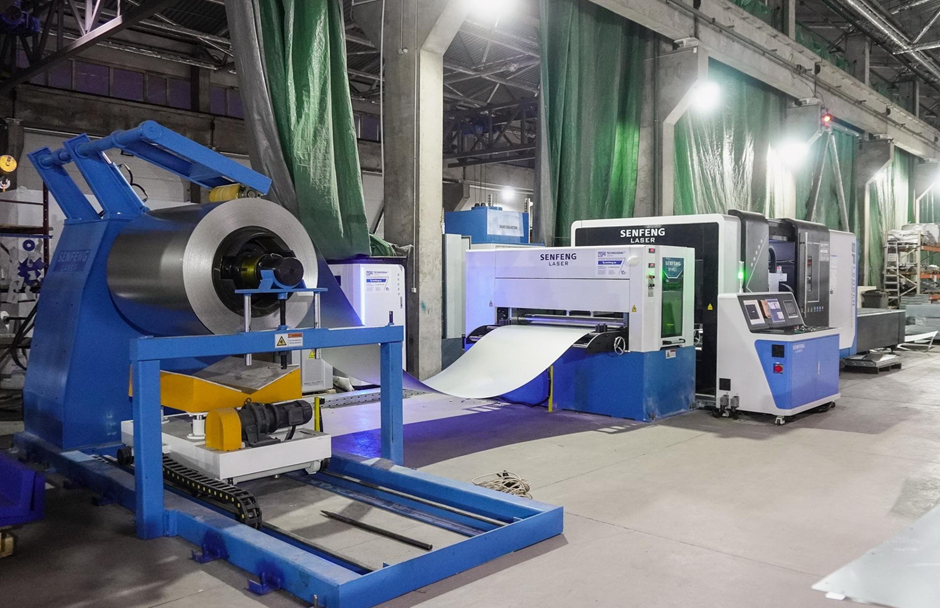

Кейс №1. Успешный запуск нового оборудования на крупном производстве
Клиент: Крупное производственное предприятие.
Задача: Провести пусконаладочные работы новой линии металлообработки. Нужно выполнить точную настройку сложного оборудования в сжатые сроки.
Решение: Команда опытных инженеров «Технограв» выполнила ПНР с настройкой всех рабочих параметров лазерного оборудования. Все ключевые узлы и системы были тщательно проверены, протестированы и откалиброваны. Кроме этого, наши специалисты организовали обучение персонала работе на новом оборудовании.
Результат: Время запуска производственной линии было сокращено на 30% от расчетного. Благодаря внедрению нового оборудования увеличилась ее эффективность до максимальных показателей, что позволило обеспечить стабильный выпуск продукции с первых дней эксплуатации.
Кейс №2. Восстановление работоспособности оборудования после некорректного запуска
Клиент и его проблема: Производственное предприятие пыталось провести ПНР нового оборудования собственными силами. В результате клиент столкнулся с рядом серьезных проблем, таких как несоответствие рабочих параметров станков и частые сбои, которые приводили к простою линии.
Решение: Клиент обратился в сервисную службу «Технограв» для проведения повторных пусконаладочных работ. Наши инженеры выполнили ПНР в соответствии со спецификациями заказчика и учетом особенностей производства. Рабочие параметры оборудования были откорректированы, а также устранены ошибки, которые возникли при первоначальной настройке станка.
Результат: Оборудование было приведено в нормальное рабочее состояние, теперь оно полностью соответствует всем требованиям производства в плане надежности, стабильности и точности. Благодаря повторной ПНР клиент избежал серьезных финансовых затрат на ремонт и замену оснастки.
Правильно выполненные ПНР — залог долгой службы и бесперебойной работы лазерного оборудования. Благодаря точной настройке и тщательной проверке удается достичь максимальной производительности станков уже в первые дни после запуска и снизить риски, связанные с эксплуатацией лазерных установок.
Но чтобы достичь такого успеха, необходима подготовка со стороны клиента. Мы подготовили для вас чек-лист из 7 шагов, который поможет вам быстрее справиться с этой задачей.
7 шагов для успешного проведения ПНР
Эти 7 правил подготовки к пусконаладочным работам помогут успешно ввести новое оборудование в эксплуатацию и обеспечить долговременную работу станков без лишних затрат на внеплановый ремонт.
Шаг 1. Оценка готовности производственных помещений
Проверьте, соответствует ли помещение техническим требованиям лазерного оборудования. Подведены ли необходимые коммуникации, такие как электричество, вентиляция, водоснабжение, пневмосистемы. Подготовьте место для установки станка в соответствии с требованиями безопасности и удобству эксплуатации конкретной модели или вида техники.
Шаг 2. Проверка комплектации и документации оборудования
Проверьте наличие технического паспорта и руководства по эксплуатации. Убедитесь, что комплектация соответствует заявленной в сопроводительных документах. Если есть вопросы по комплектующим и документации — уточните их у вашего поставщика.
Шаг 3. Подготовка к монтажу оборудования
Создайте план монтажа оборудования с учетом специфики вашего производства и расположения станков в помещении. Также необходимо обеспечить свободный доступ к площадке для техники, инженеров и рабочих, которые будут выполнять ПНР. Подготовьте инструменты, которые необходимы для монтажа лазерного оборудования.
Шаг 4. Организация рабочих групп и назначение ответственных специалистов
Назначьте ответственных сотрудников, которые будут контролировать все этапы пусконаладочных работ. Сформируйте рабочие группы, в которые будут входить монтажники, инженеры по ПНР и технический персонал. Организуйте качественное взаимодействие между ними, чтобы они могли оперативно решать вопросы, не затрачивая на это много времени.
Шаг 5. Проверка состояния оборудования перед ПНР
Осмотрите оборудование, нет ли на нем внешних повреждений, которые могут появляться при транспортировке. Затем проверьте целостность деталей и узлов и готовы ли они к сборке и установке. Убедитесь в наличии и правильности подключения всех необходимых кабелей, периферии и других коммуникаций станка.
Шаг 6. Подготовка персонала к работе с новым оборудованием
Выберите сотрудников, который будут работать на новых станках, для прохождения обучения. Расскажите о правилах безопасности и эксплуатации лазерного оборудования — излучение опасно для сетчатки глаз и можно получить ожоги, если нарушить ТБ. Оставьте сотрудникам контакты технической поддержки, чтобы они могли оперативно связаться со специалистами и решить любые вопросы, связанные с эксплуатацией и обслуживанием станков.
Шаг 7. Согласование плана ПНР с инженерами
Вместе с группой инженеров по ПНР составьте и утвердите план проведения пусконаладочных работ. Отметьте в нем все ключевые этапы, а также сроки завершения ПНР. Убедитесь, что команда верно понимает задачи и готова к выполнению работ.
Компания «Технограв» готова предложить вам свои услуги по проведению пусконаладочных работ лазерного оборудования Senfeng. Наши специалисты обладают большим опытом работы с техникой этого бренда, поэтому знают о ней все и даже больше. Мы выполнили уже более 700 успешных поставок оборудования на российские предприятия и этот показатель постоянно растет. Сотни клиентов довольны качеством станков и нашим сервисом, который работает 24/7. Обращайтесь — мы ждем ваших звонков и заявок!
