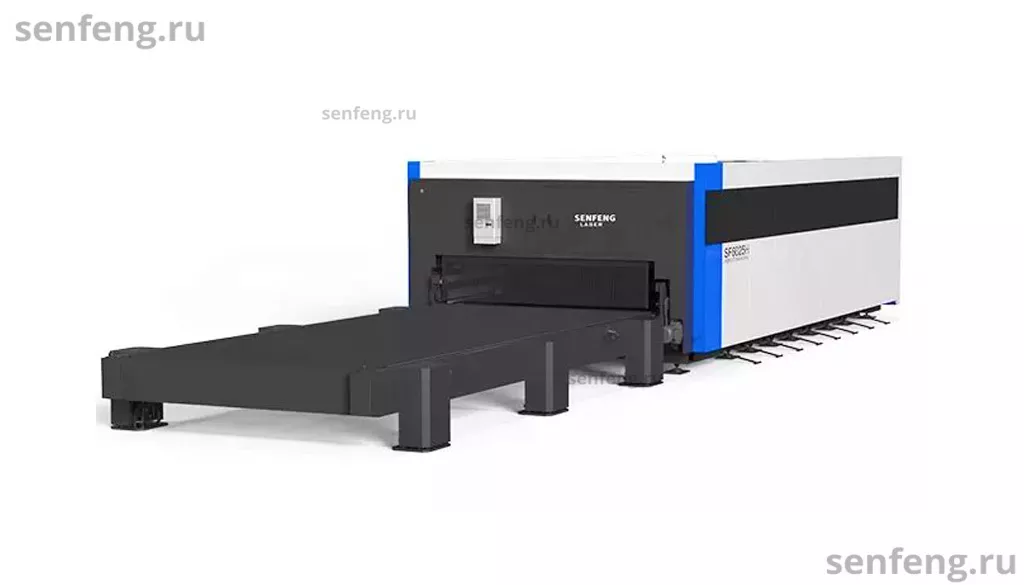

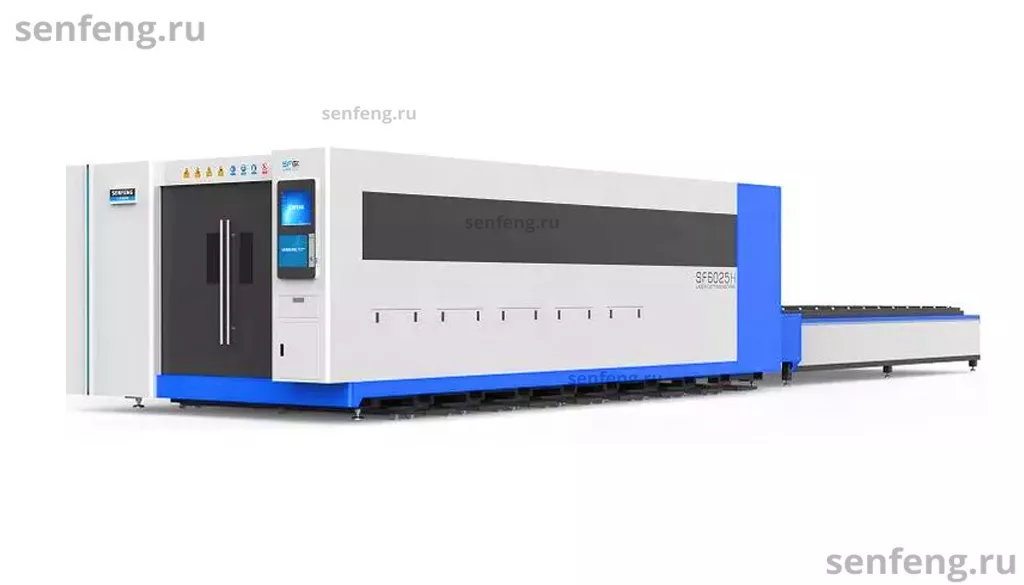

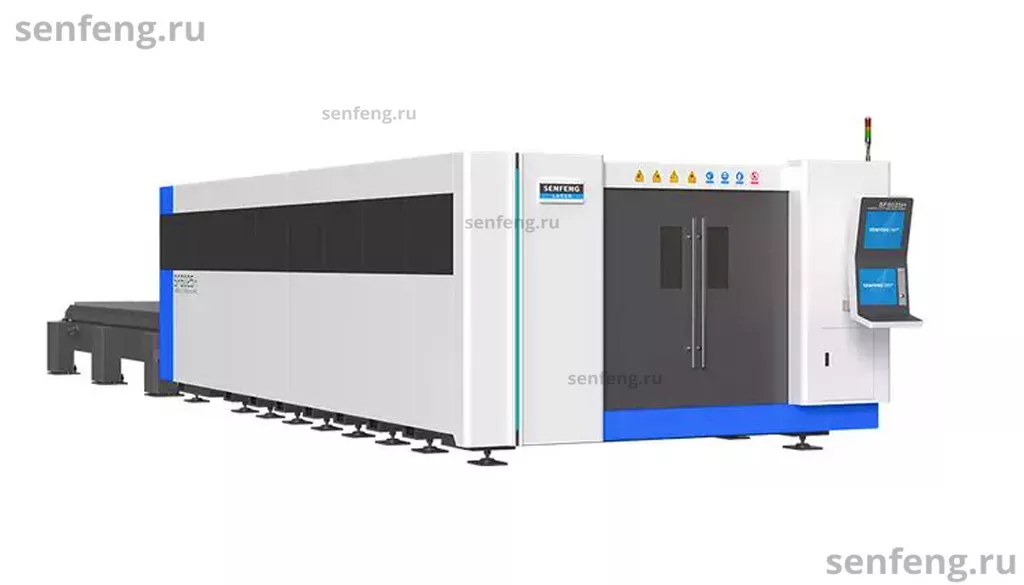

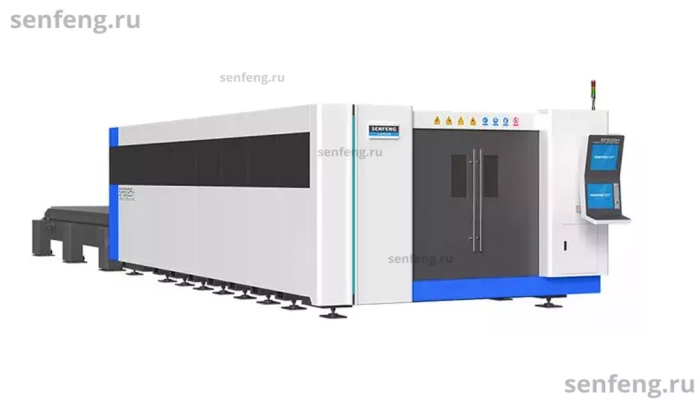

SENFENG SF6025H5 – сверхмощный волоконный станок лазерной резки листового проката, оборудованный кабинетной защитой, системой сменных столов (паллет) и гидравлической подъемной платформой.
SF6025H5 оснащается лазерными излучателями мощностью 12-60 кВт и серводвигателями мощностью 4,4 кВт, которые обеспечивают скорость перемещения до 200 м/мин и и ускорение до 2,8G (пиковое). Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров. Максимальная скорость резки - до 100 м/мин.
SF6025H5 может опционально оснащаться 3D режущей головой Boci с системой управления FSCUT9100
SF6025H5 позволяет обрабатывать листы размерами до 6000х2500 мм.
3D режущая голова - коническая резка и формовка (опция)
- Оснащенная трехмерной пятиосевой системой управления FSCUT9100, мощная режущая голова Boci серии BLT обеспечивает максимальный угол косой резки до 45° (опционально)
- Одноразовая формовка V, X, Y типов.
- Процессы сокращаются, повышая эффективность обработки листового металлопроката.

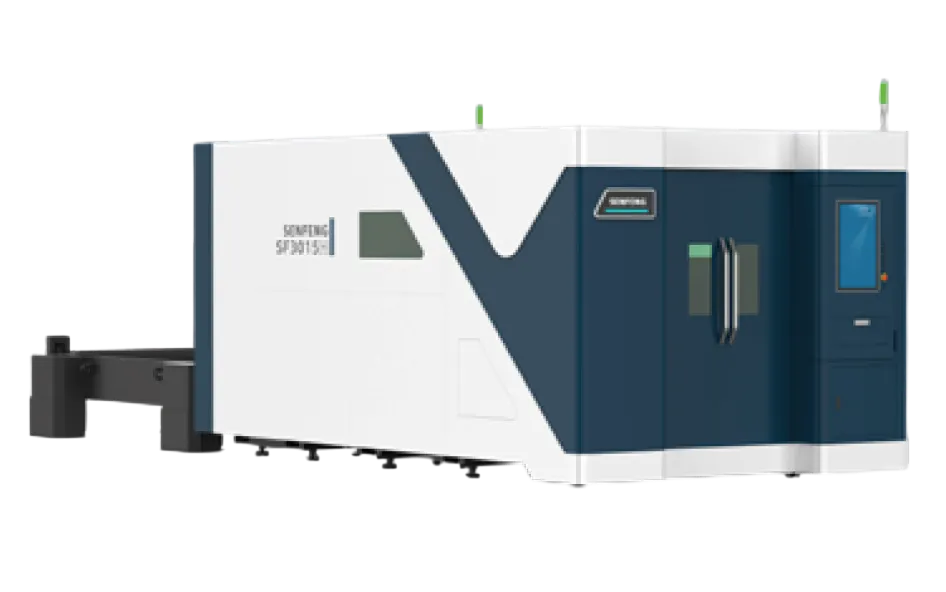

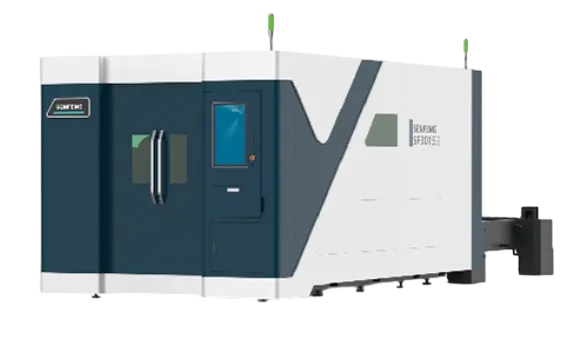

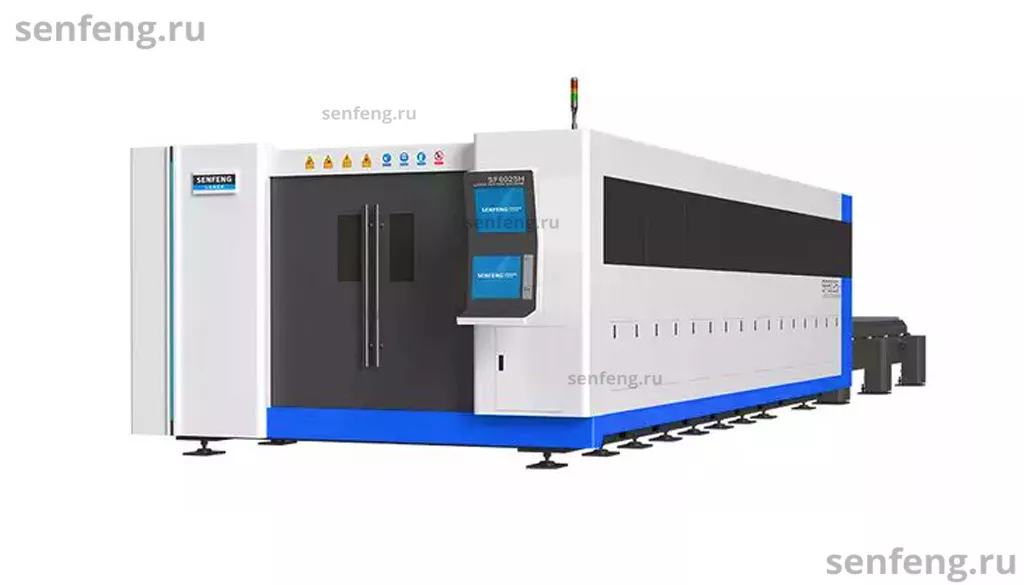

Станок с кабинетной защитой

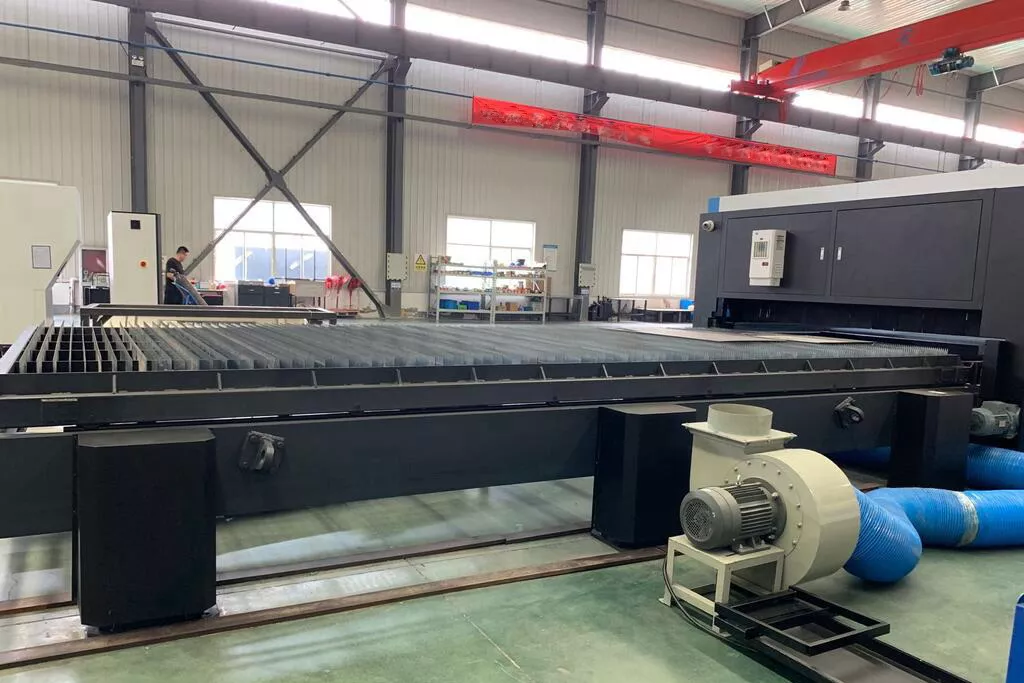

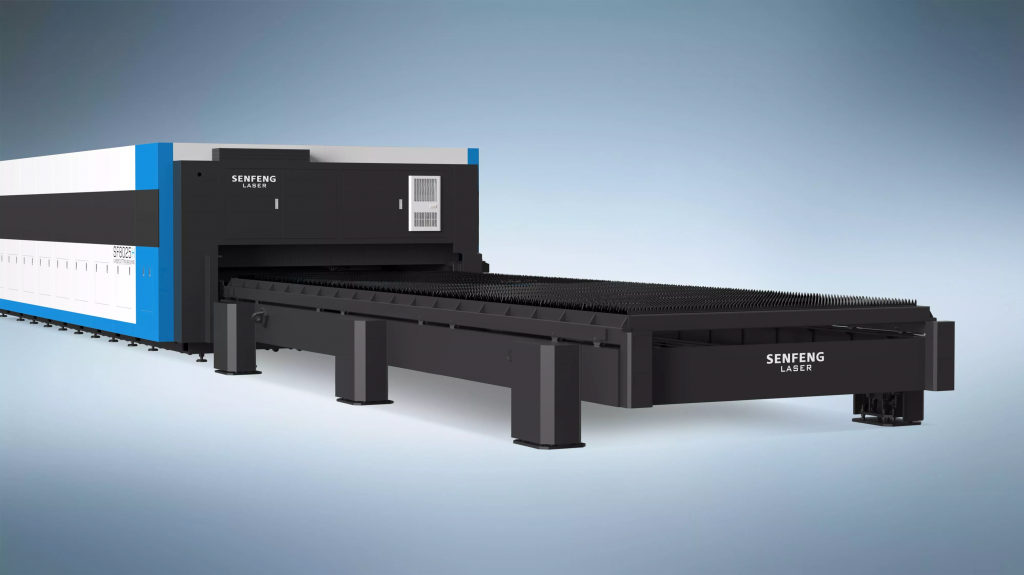

Система сменных столов (паллет)
Автоматическая система сменных столов (паллет) обеспечивает замену рабочей поверхности в течение 15 секунд. Замена осуществляется посредством электродвигателя, снабжённого цепной передачей, и может выполняться либо в полностью автоматическом режиме, либо по команде оператора, подаваемой с пульта или панели управления.
Система сменных столов почти полностью исключает простои оборудования, связанные с загрузкой металлического листа и выгрузкой готовых изделий. Как следствие, производительность станка существенно возрастает.
Гидравлическая подъемная платформа
Работа гидравлической платформы выполняется либо в полностью автоматическом режиме, либо по команде оператора с пульта или панели управления. Таким образом исключаются простои оборудования, связанные с загрузкой металлического листа и выгрузкой готовых изделий.
Усиленная станина
Станина для станка серии H5 изготавливается посредством сварки листов высокопрочной стали толщиной 14-16 мм. Сварная конструкция подвергается термическому отпуску, убирающему остаточные напряжения, и последующей калибровке. Эти операции обеспечивают неизменность геометрии станины, необходимую для высокоточной работы лазерного станка. Поставляется с пластинами из огнеупорного кирпича для защиты от прожига, либо с графитовой защитой (опция).
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 200 м/мин
- Ускорение до 2G
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 6 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Режущая голова BOCI
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 12 до 60 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Редукторы Erefat/Mandolin
Erefat--всемирно известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных узлов для промышленного применения. Для редукторов Erefat характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
Направляющие Senfeng
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубая передача рейка-шестерня
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Автоматическая система смазки
Автоматическая система обеспечивает смазку узлов и деталей прямо во время работы, подавая необходимое количество масла в нужное место в нужное время.
- Исключает простои оборудования во время смазки
- Увеличивает срок эксплуатации оборудования
- Снижает расходы на обслуживание
- Повышает безопасность условий труда
- Устраняет возможность загрязнения смазки
Система вытяжной вентиляции
Система вытяжной вентиляции предназначена для удаления продуктов горения из рабочей зоны лазерного станка. Обеспечивает защиту персонала и чувствительного к загрязнениям оптического оборудования (линзы, зеркала). Комплект поставки включает гофротрубы, необходимые для организации полноценной системы вытяжной вентиляции.
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем

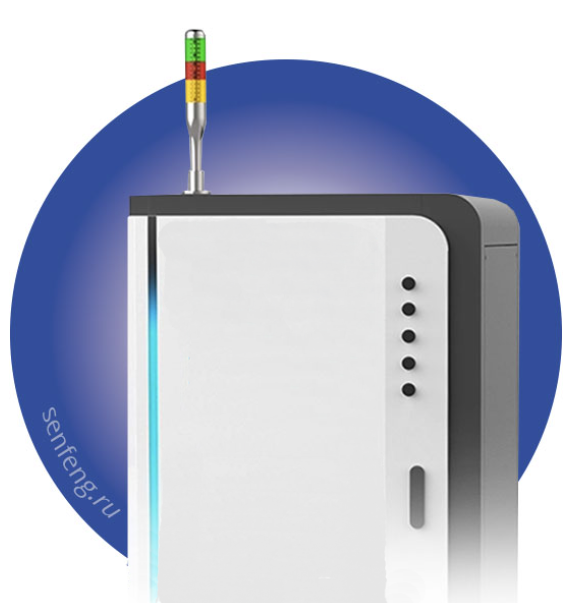

Электротехнический шкаф и панель управления
Электротехнический шкаф — базовый узел в системе распределения электропитания лазерного станка и содержит системы автоматического переключения, системы управления аварийным питанием и др.
Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленные ЖК дисплеи с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы
Система управления FSCUT-8000C
FSCUT 8000C - это интеллектуальная система управления на базе Ethercat. Высококачественная интеллектуальная система управления на базе шины для лазерной резки 8 кВт. Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Поддерживает и обеспечивает модуляризацию, персонализированные и автоматические решения.
FSCUT8000C основана на технологии EtherCAT bus, интегрированной технологии отображения и передачи одного сетевого кабеля BClink.
Функция машинного зрения CypVision
CypVision - это система компьютерного зрения, созданная для управления лазерной резкой. Использует высокоскоростную сеть Ethernet (EtherCAT) и специальные алгоритмы для точной резки разных материалов, таких как нержавеющая сталь, алюминий, керамика, стекло. Она применяется в разных отраслях, включая производство алюминиевых основ и электроники, резку листового и трубного металлопроката и др. Система CypVision позволяет добавлять детали в обрезки обрабатываемого листа и минимизировать отход материала.
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
12 кВт , 20 кВт , 30 кВт , 60 кВт |
|
Размер поля (рабочая область)
|
6000 х 2500 мм |
|
Рама
|
листовая |
|
Защита кабинетного типа
|
Да |
|
Рабочая зона листового металла (мм)
|
6000*2500 |
|
Вытяжка на рабочем столе
|
Секционная вытяжка |
|
Система управления
|
FSCUT8000С |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Система секционнной вытяжки
|
Да |
|
Области применения
|
резка |
|
Система сменный столов
|
Гидравлическая подъемная платформа, смена столов происходит на разных уровнях |
|
Точность позиционирования
|
<0,03 мм |
|
Точность повторения (повторное позиционирование)
|
<0,02 мм |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
BOCI |
|
Планетарный редуктор
|
Erefat/Mandolin |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальная толщина резки углеродистой стали (мм)
|
100 |
|
Максимальная толщина резки нержавеющей стали (мм)
|
100 |
|
Максимальное ускорение по X, Y
|
2 G |
|
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
|
Охлаждение
|
Водяное с системой защиты |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Общий вес без упаковки (кг)
|
20410 |
|
Габариты (ДхШхВ), фактические габариты могут отличаться
|
15110*3893*2403 мм |
|
Наличие интеллектуальной системы сегментного пылеудаления
|
Да |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
200 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
100 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP, DWG |
|
Портал / тип портала
|
литой алюминиевый |
|
Контроллер
|
FSCUT8000C |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы FUJI 4,4 кВт / Inovance |
|
Марка сервопривода
|
FUJI Electric / Inovance |
|
Сертификация
|
CE, ISO |
|
Газ
|
азот |
|
Дополнительный газ
|
кислород, воздух |
|
Параметры мощности, напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
H5 |
|
ПО устройства для резки листа (базовая комплектация)
|
HypCut |
|
Программа для ПО HypCut (базовая)
|
CypNest |
|
Функция машинного зрения Cypvision
|
Да |
