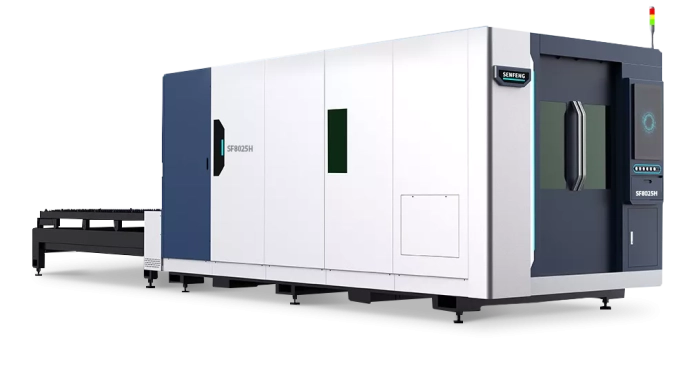

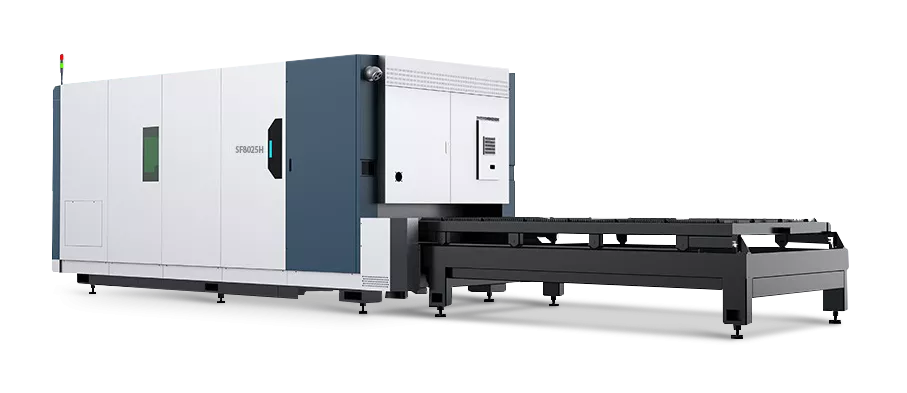

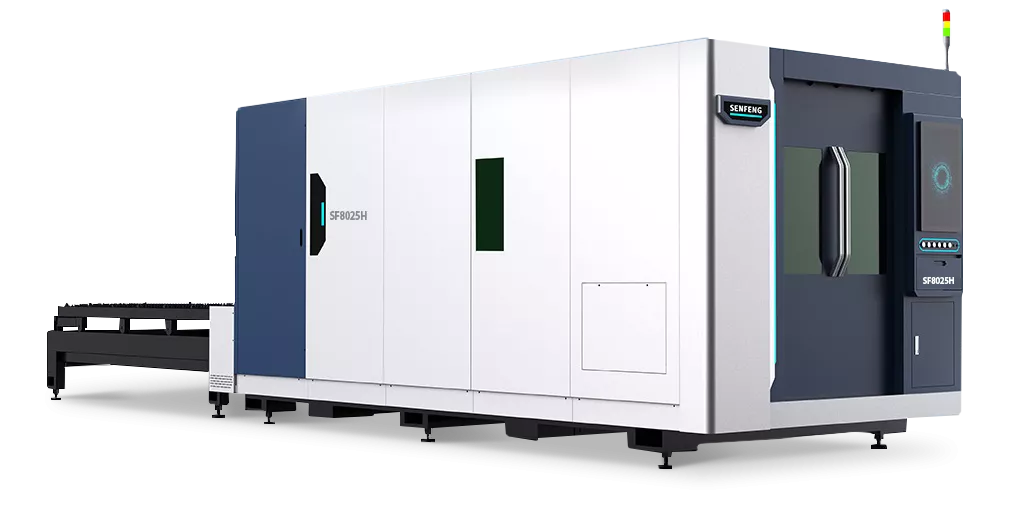

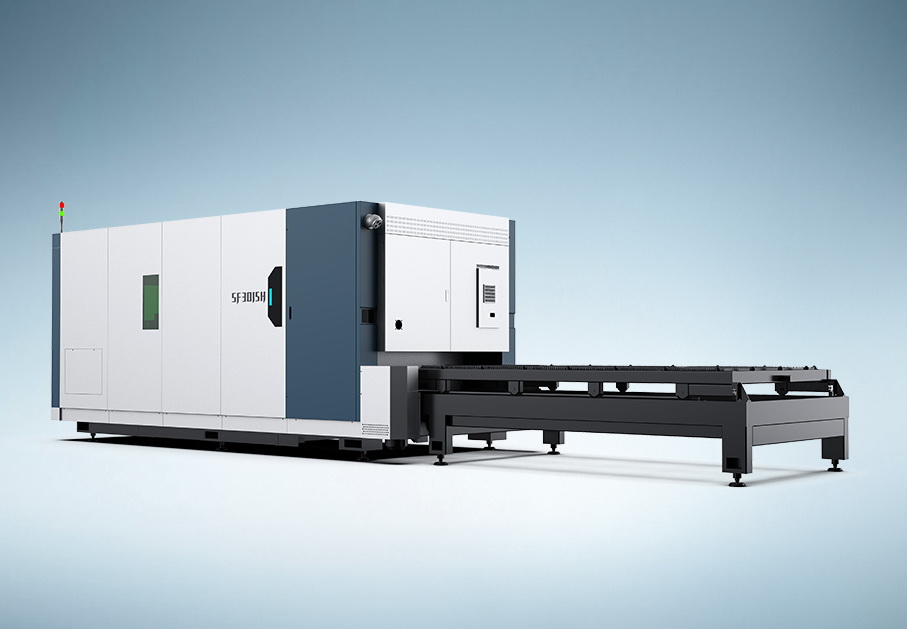

SENFENG SF8025H4 – лазерный станок повышенной мощности для резки листового проката, снабжённый кабинетной защитой, системой сменных столов и функцией машинного зрения.
SF8025H4 оснащается лазерными излучателями мощностью от 6 до 30 кВт и серводвигателями мощностью 4,4 кВт, которые обеспечивают скорость перемещения до 175 м/мин и и ускорение до 2G/2,8G (пиковое). Это позволяет вести скоростной раскрой металла толщиной до 80 мм.

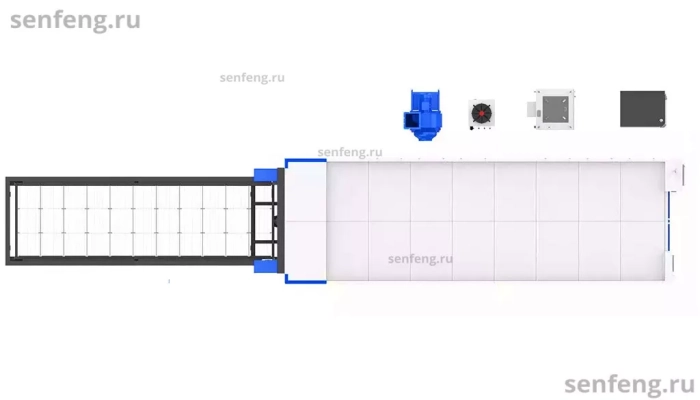

SF8025H4 позволяет обрабатывать листы размерами до 8000х2500 мм.

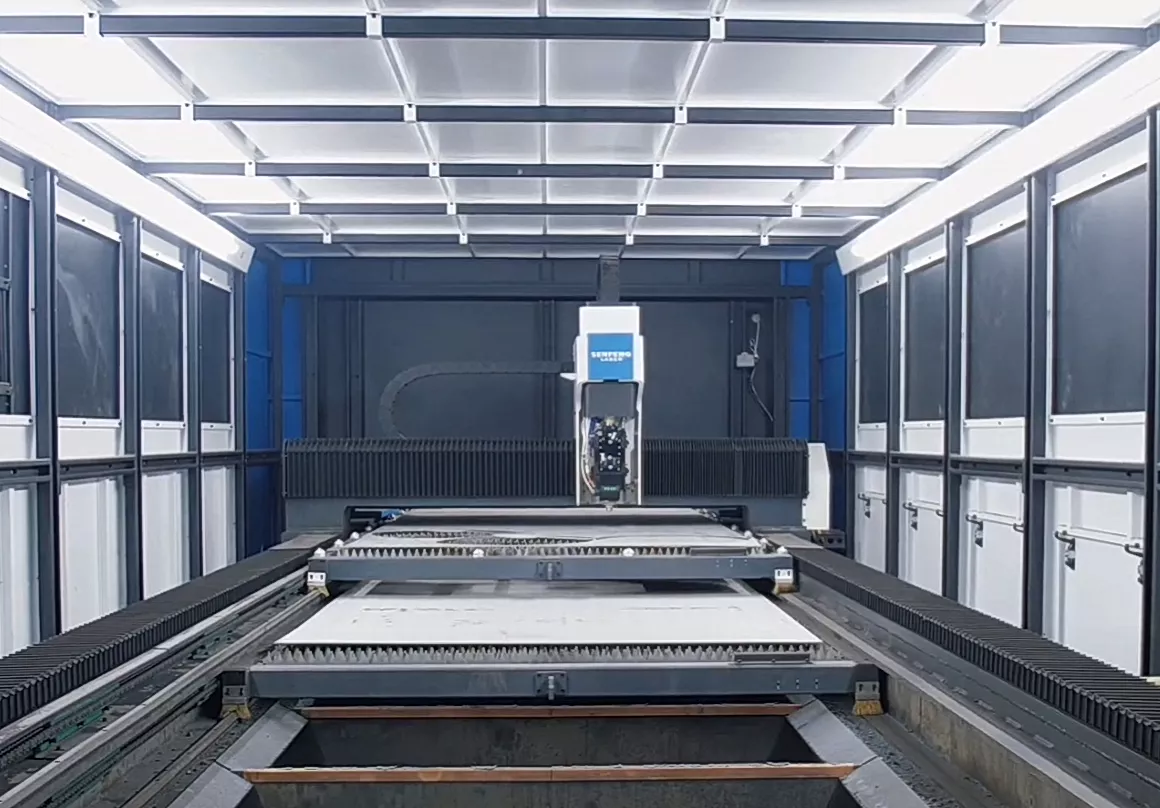

Станок с кабинетной защитой

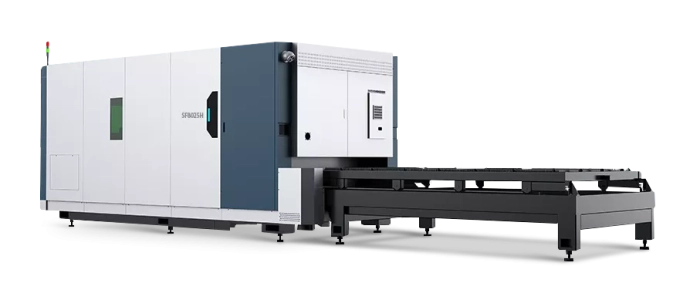

Система сменных столов (паллет)
Автоматическая система сменных столов (паллет) обеспечивает замену рабочей поверхности в течение 15 секунд. Замена осуществляется посредством электродвигателя, снабжённого цепной передачей, и может выполняться либо в полностью автоматическом режиме, либо по команде оператора, подаваемой с пульта или панели управления.
Система сменных столов почти полностью исключает простои оборудования, связанные с загрузкой металлического листа и выгрузкой готовых изделий. Как следствие, производительность станка существенно возрастает.
Усиленная станина
Усиленная сварная станина изготовлена из листов высокопрочной стали с большим содержанием углерода. Конструкция подвергается отжигу при высоких температурах, становится прочной и износоустойчивой. Эти характеристики дают качественный, стабильный и точный рез заготовки. Поставляется с графитовой и медной защитой.
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 175 м/мин
- Ускорение до 2,8G (пиковое)
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1,5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек

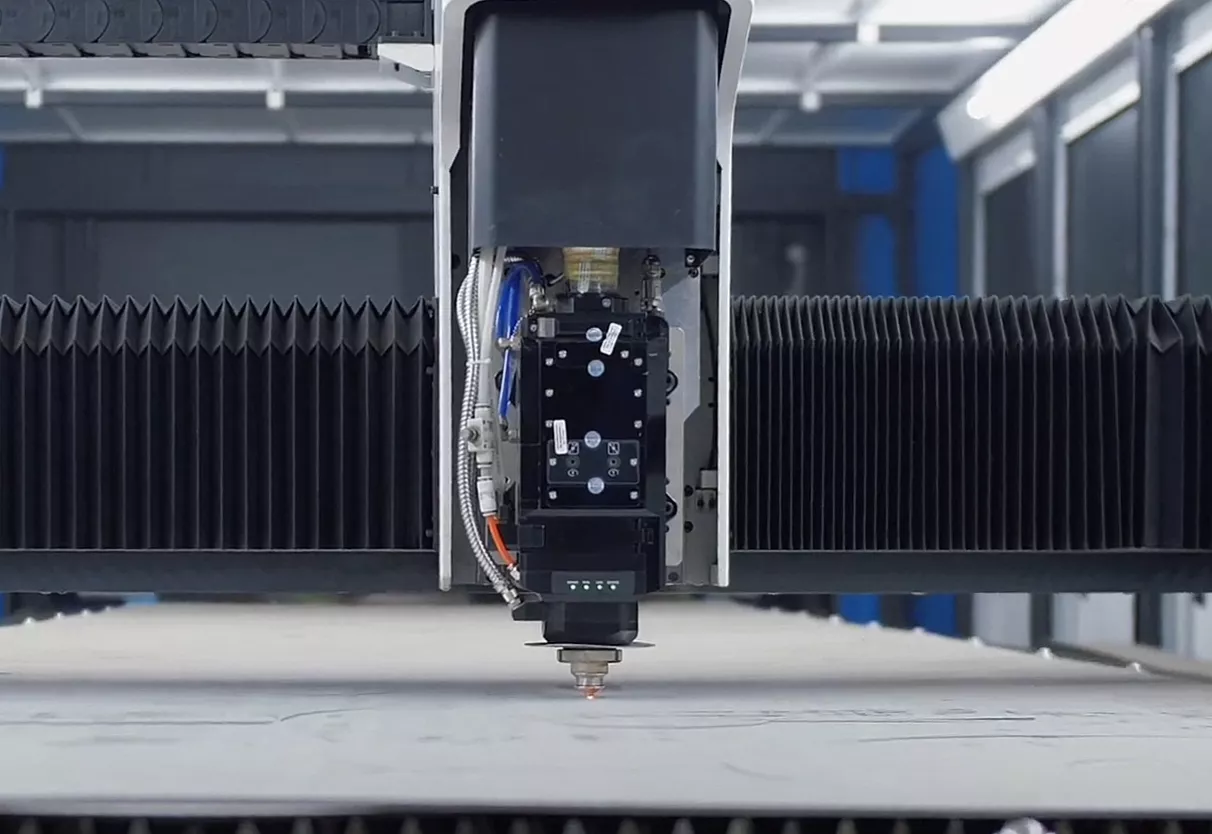

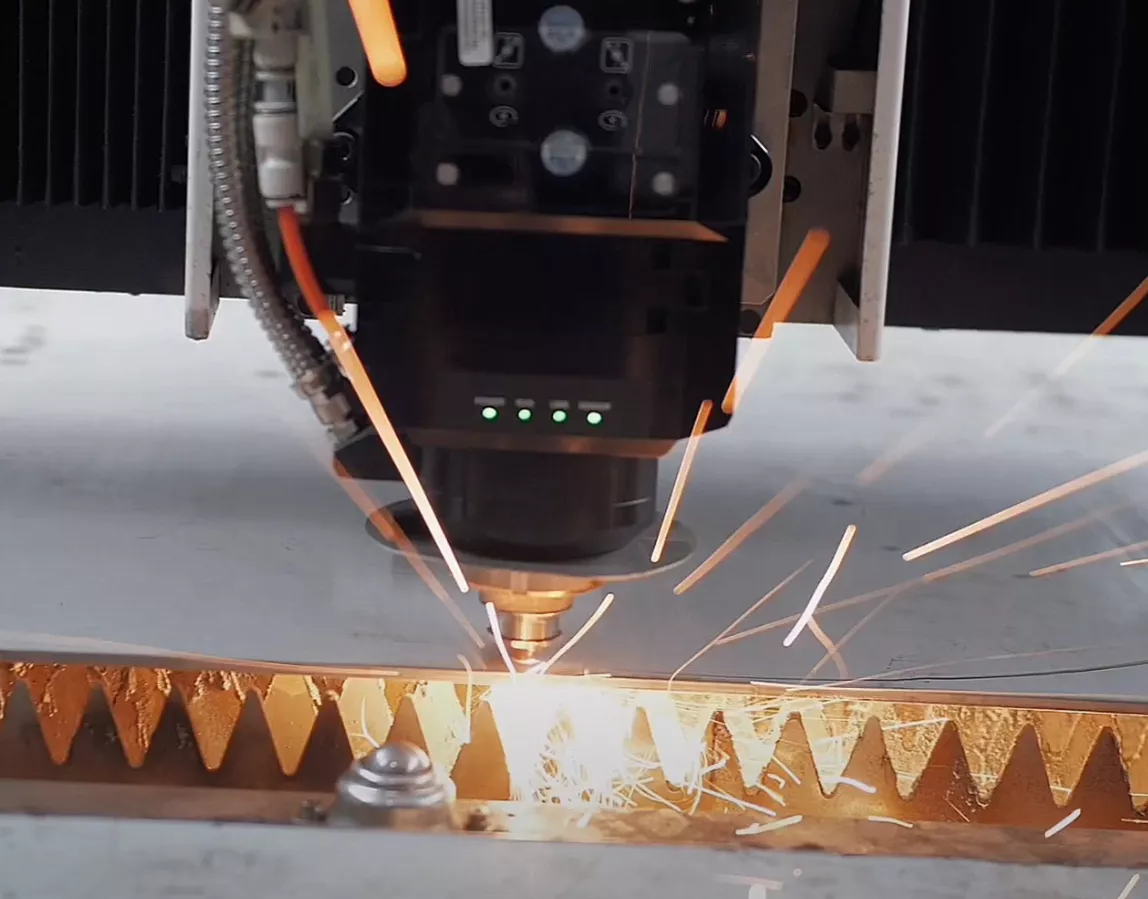

Режущая голова BOCI (мощность от 6 кВт)
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 до 30 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Сервоприводы FUJI
Серводвигатели FUJI — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы FUJI отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Редукторы Erefat (Германия)
Erefat - всемирно известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных узлов для промышленного применения. Для планетарных редукторов Erefat характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
Направляющие Senfeng
Senfeng - признанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубая передача рейка-шестерня
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Автоматическая система смазки
Автоматическая система обеспечивает смазку узлов и деталей прямо во время работы, подавая необходимое количество масла в нужное место в нужное время.
- Исключает простои оборудования во время смазки
- Увеличивает срок эксплуатации оборудования
- Снижает расходы на обслуживание
- Повышает безопасность условий труда
- Устраняет возможность загрязнения смазки
Зональная система дымоудаления
В секциях рабочего стола расположены вытяжные отверстия, их по два в секции и каждое шириной около 650 мм. Такое решение обеспечивает эффективную очистку воздуха, максимальное удаление пыли и продуктов горения.
Система вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы.
- Эффективная вытяжка продуктов горения
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем

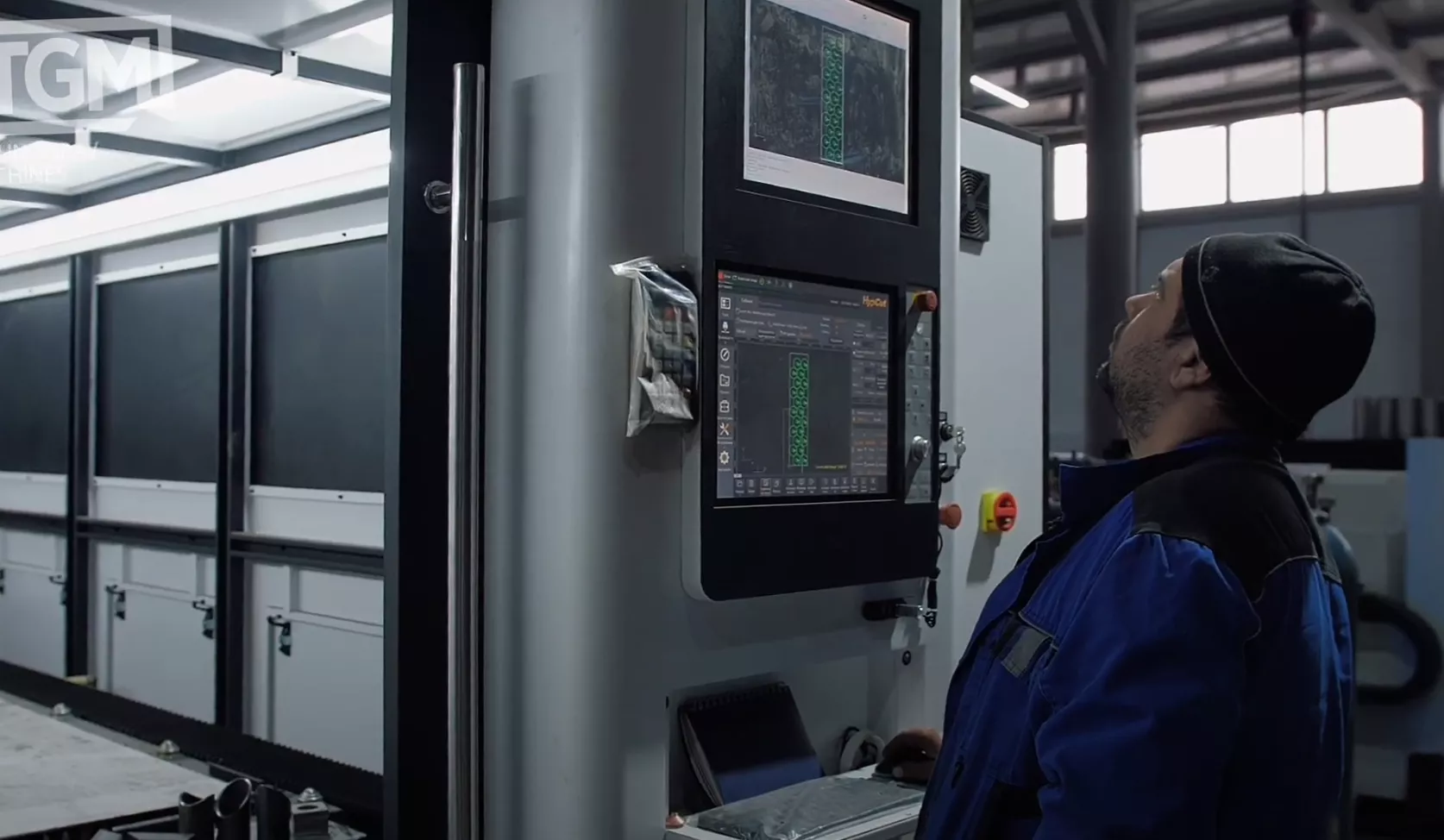

Встроенный электротехнический шкаф и панель управления
Электротехнический шкаф — базовый узел в системе распределения электропитания лазерного станка и содержит системы автоматического переключения, системы управления аварийным питанием и др.
Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленные ЖК дисплеи с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы

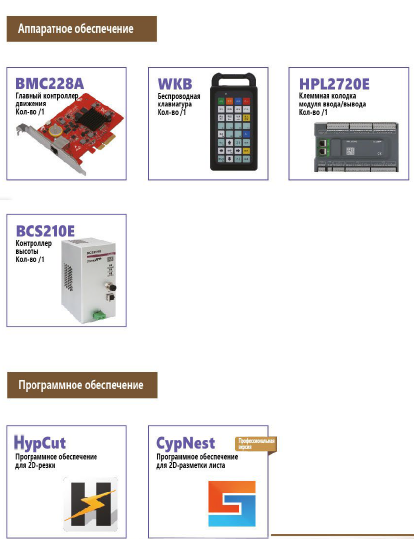

Система управления FSCUT 8000C
Интеллектуальная система управления FSCUT 8000C разработана для высокомощных станков лазерной резки листового металла (6-30 кВт). Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Поддерживает и обеспечивает модуляризацию, персонализированные, автоматические и информатизированные решения.
Поддерживает такие функции как:
· Мониторинг высокоскоростной резки
· Отслеживание и исправление в реальном времени качества реза.
· Автоматическая повторная резка
· Безшлаковая резка
· Высокоскоростное определение кромки заготовки
· Отметка зоны реза и поиск центра окружности
· Интеллектуальная 9-этапная пробивка отверстий
· Многопозиционная обработка и визуальное определение остатка
· Нестинг (ПО CypNest)
Контроллер FSCUT 8000С имеет возможность подключения функции машинного зрения СypVision для установки на станок серии H4.

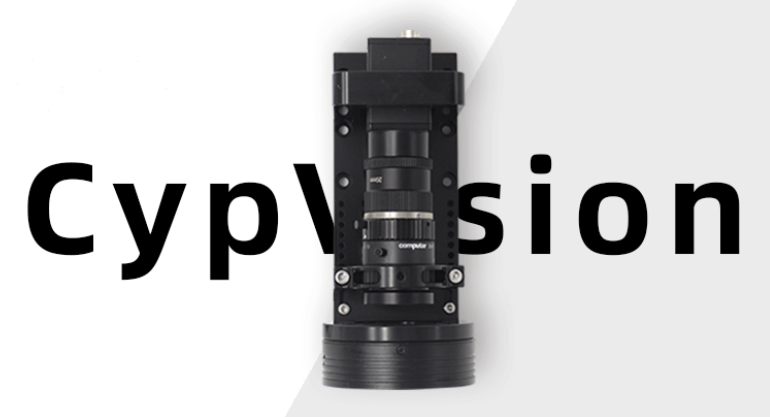

Функция машинного зрения CypVision (опция)
CypVision - это система компьютерного зрения, созданная для управления лазерной резкой. Использует высокоскоростную сеть Ethernet (EtherCAT) и специальные алгоритмы для точной резки разных материалов, таких как нержавеющая сталь, алюминий, керамика, стекло. Она применяется в разных отраслях, включая производство алюминиевых основ и электроники, резку листового и трубного металлопроката и др. Система CypVision позволяет добавлять детали в обрезки обрабатываемого листа и минимизировать отход материала.
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас

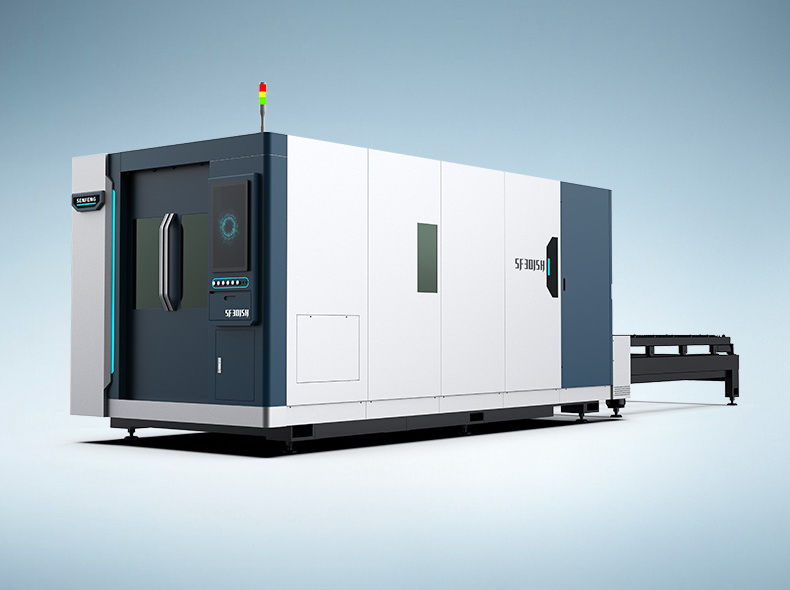

Модели станков Senfeng серии H4 с защитой кабинетного типа и системой сменных столов
Сравнительная таблица трех моделей станков SENFENG серии H4: SF6020H4, SF3015H4.
| Модель | SF6020H4 | SF3015H4 | SF12025H4 |
|
Размеры рабочей области (мм): |
6000 х 2000 | 3000 х 1500 | 12000 х 2500 |
| Габариты оборудования (станок + электротехнический шкаф с панелью управления) (мм): |
хх*хх*хх |
хх*хх*хх |
хх*хх*хх |
| Система сменный столов: | Цепная передача, смена столов происходит на разных уровнях | ||
О производителе

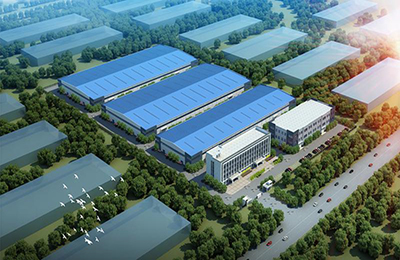

Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц оборудования в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.

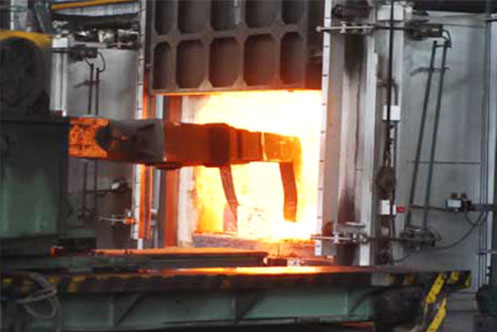

Высокотемпературный отпуск станины при 600 °C

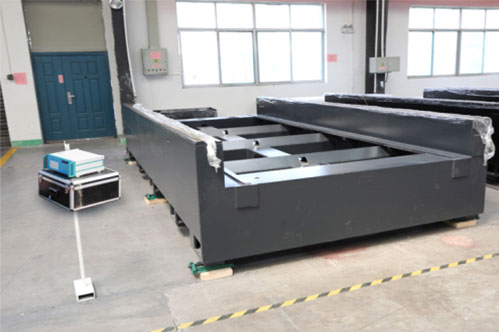

Проверка станины на ударостойкость

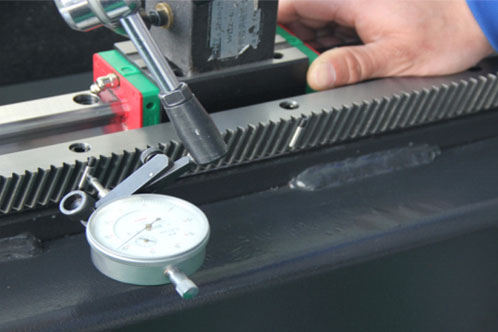

Тест на точность

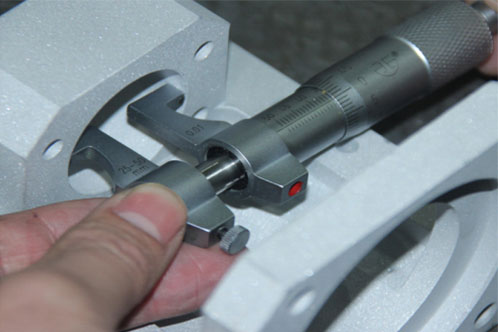

Проверка параметров высокой точности

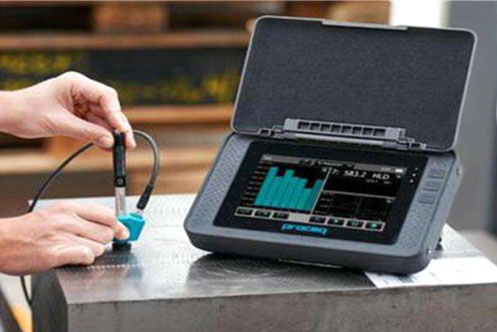

Прецизионный тест жесткости комплектующих

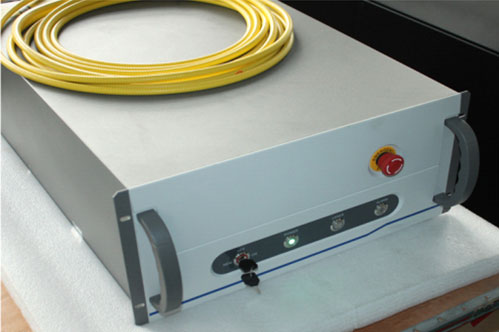

Проверка волоконного лазерного излучателя

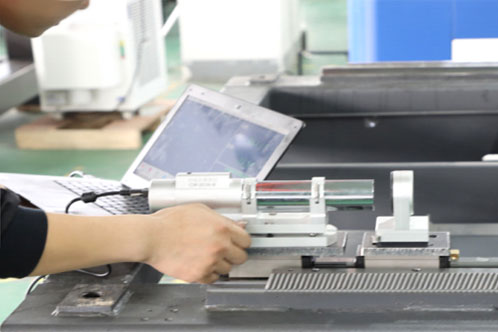

Инфракрасное измерение

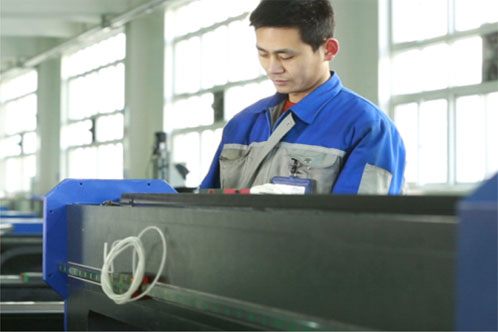

Сборка ведущими техниками

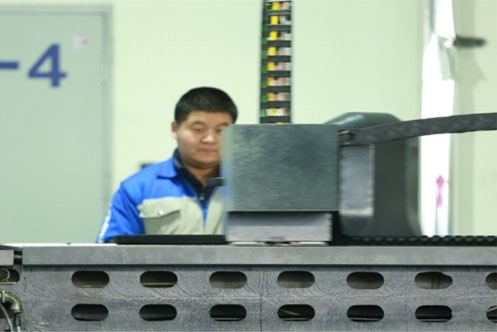

Отладка передающих устройств

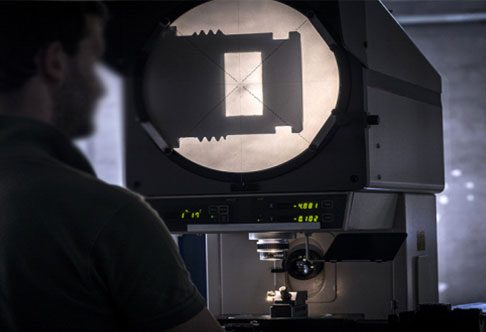

Проверка точности резки

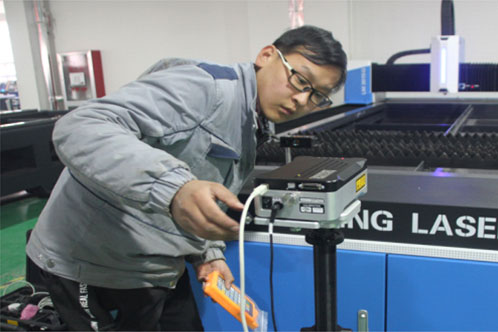

Проверка лазерным интерферометром
Настройка рабочих параметров

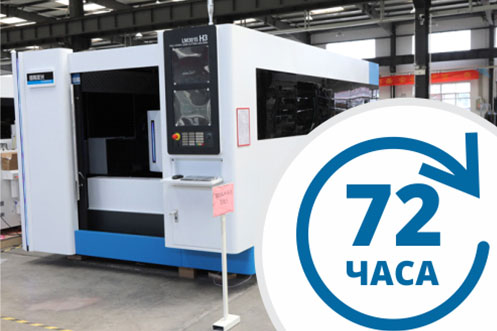

72-часовое испытание станка

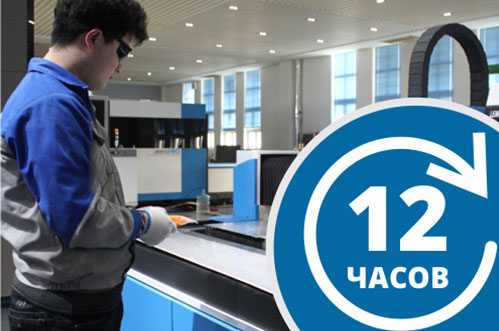

12-часовая проверка на соответствие качества резки

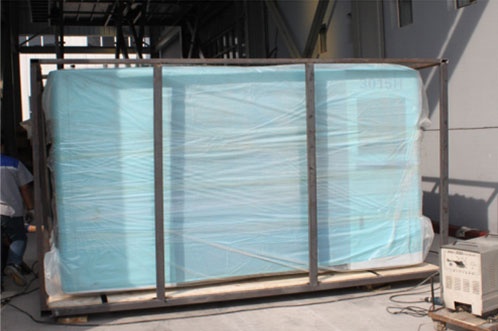

Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
Модели станков Senfeng серии H4 с системой сменных столов (паллет)
Сравнительная таблица трех моделей станков SENFENG серии H4: SF3015H4, SF6015H4.| Модель | SF3015H4 | SF4015H4 | SF6015H4 |
|
Размеры рабочей области (мм): |
3000 х 1500 | 4000 х 1500 | 6000 х 1500 |
| Габариты оборудования (мм) (станок + электротехнический шкаф с панелью управления): |
8565*2400*2428 |
хх*хх*хх |
14800*2815*2250 |
|
Вес (кг): |
≤ 8200кг | ≤ 9500 | |
| Система сменный столов: | Цепная передача, смена столов происходит на разных уровнях | ||
|
Рама
|
листовая |
|
Защита кабинетного типа
|
Да |
|
Рабочая зона листового металла (мм)
|
8000*2500 |
|
Вытяжка на рабочем столе
|
Секционная вытяжка |
|
Система управления
|
FSCUT8000С |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Система секционнной вытяжки
|
Да |
|
Области применения
|
резка |
|
Система сменный столов
|
Цепная передача, смена столов происходит на разных уровнях |
|
Мощность излучателя (Номинальная)
|
6000 Вт, 12000 Вт, 20000 Вт, 30000 Вт |
|
Размер поля (рабочая область)
|
8000 х 2500 мм |
|
Перемещение по оси X
|
2500 мм |
|
Перемещение по оси Y
|
8000 мм |
|
Точность позиционирования
|
<0,03 мм |
|
Точность повторения (повторное позиционирование)
|
<0,02 мм |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
BOCI |
|
Планетарный редуктор
|
Erefat (Германия) |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальная потребляемая мощность
|
90 кВт (зависит от источника) |
|
Максимальная толщина резки углеродистой стали (мм)
|
80 |
|
Максимальная толщина резки нержавеющей стали (мм)
|
40 |
|
Максимальное ускорение по X, Y
|
2.8 G |
|
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Наличие интеллектуальной системы сегментного пылеудаления
|
Да |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
175 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
100 м/мин |
|
Портал / тип портала
|
литой алюминиевый |
|
Контроллер
|
FSCUT8000C |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы FUJI 4,4 кВт |
|
Марка сервопривода
|
FUJI Electric (Япония) |
|
Сертификация
|
CE, ISO |
|
Концевые датчики
|
Индуктивные |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Параметры мощности, напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
H4 |
|
ПО устройства для резки листа (базовая комплектация)
|
HypCut |
|
Программа для ПО HypCut (базовая)
|
CypNest |
|
Функция машинного зрения Cypvision (опционально)
|
Да |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
