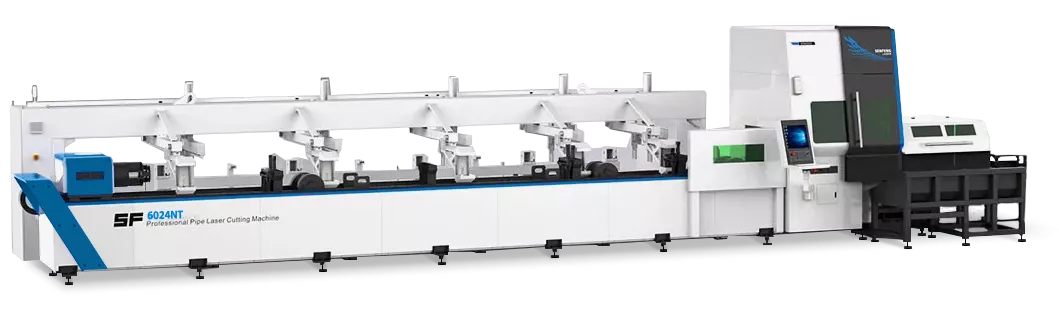

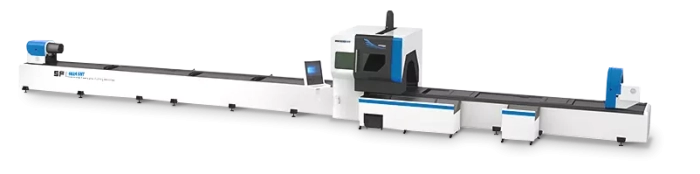

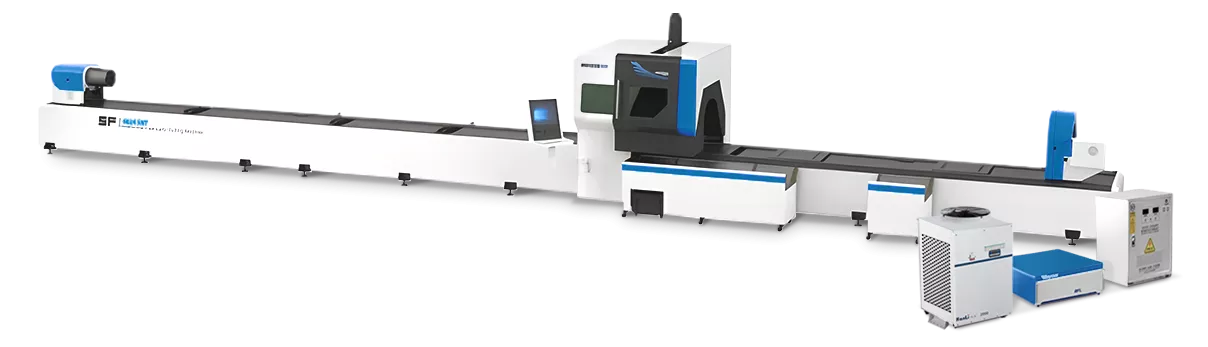

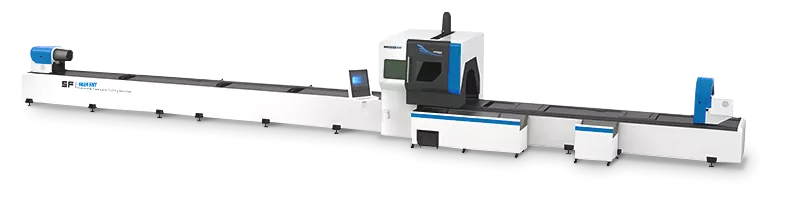

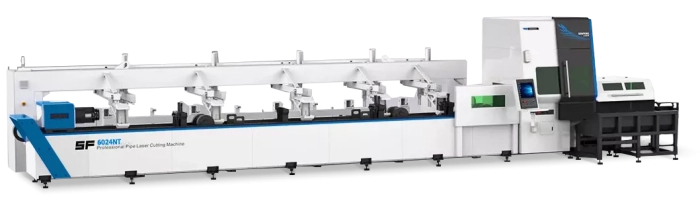

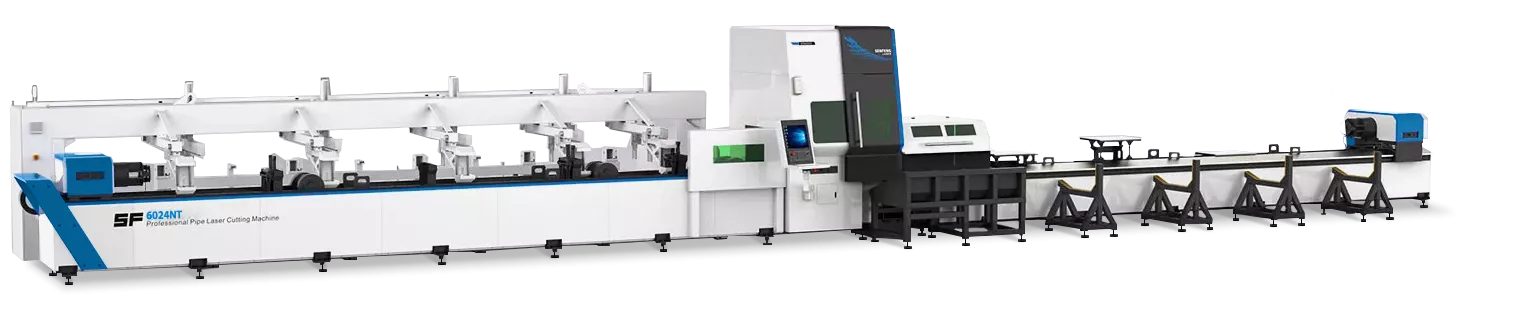

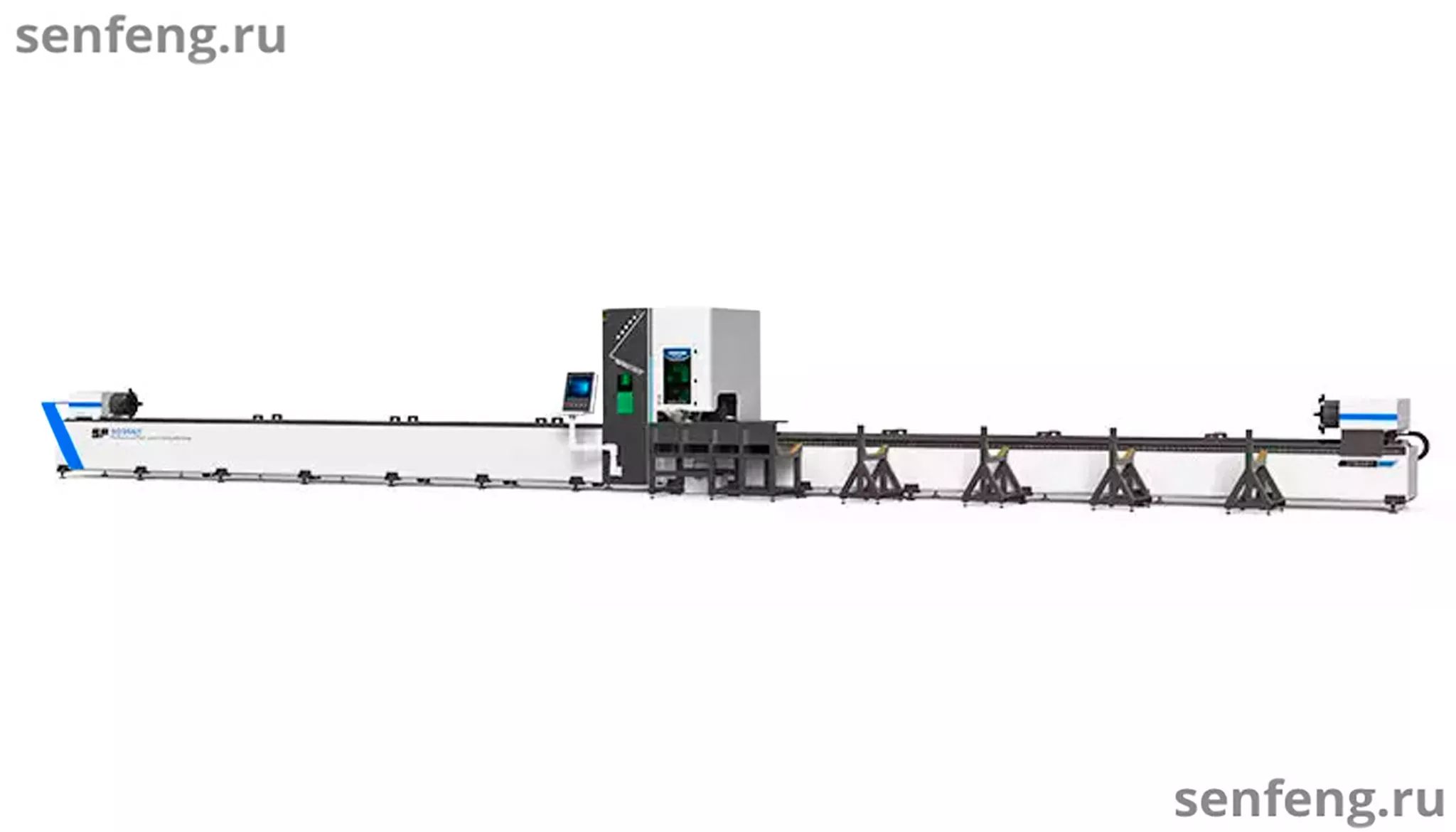

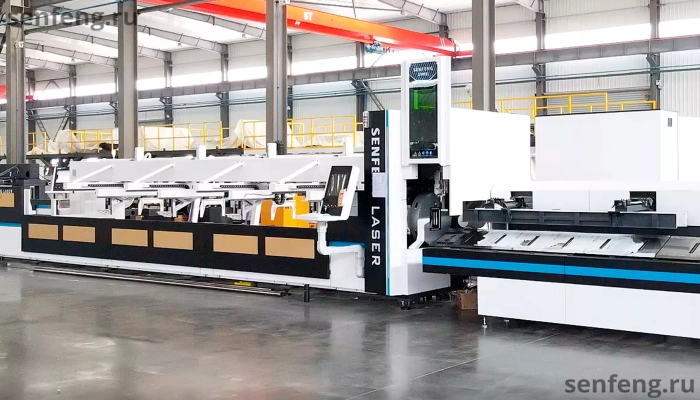

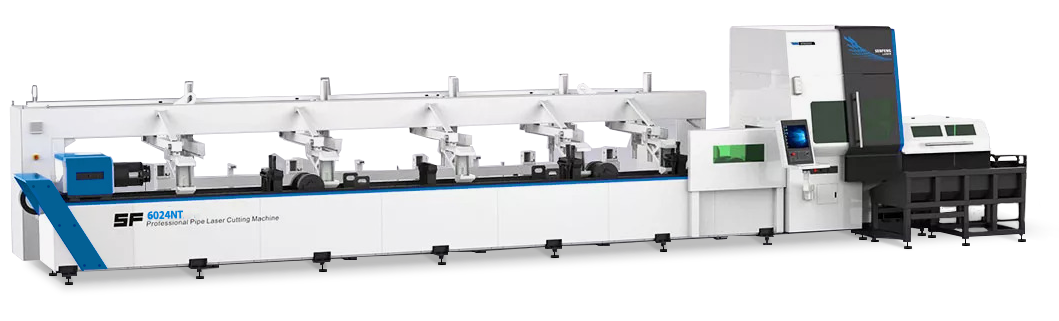

SENFENG SF6024NT – оптоволоконный лазерный станок для резки трубного и профильного проката.
SF6024NT предназначен для скоростного раскроя металлических труб и профилей длиной до 6 м.. Диаметры круглых труб – от 20 до 240 мм, сечения квадратных труб – от 20х20 до 240х240 мм. Станок оснащен тремя пневматическими патронами, причём тот, что расположен посередине, является подвижным. Благодаря такой конструкции станок демонстрирует очень высокую точностью раскроя.
SF6024NT может оснащаться лазерными излучателями мощностью от 3 до 12 кВт. Заготовки вращаются со скоростью до 100 об/мин и перемещаются вдоль оси со скоростью до 75 м/мин и ускорением до 0,8G.
Станок SF6024NT оснащен тремя зажимными пневматическими патронами для резки трубы и профиля без отходов.

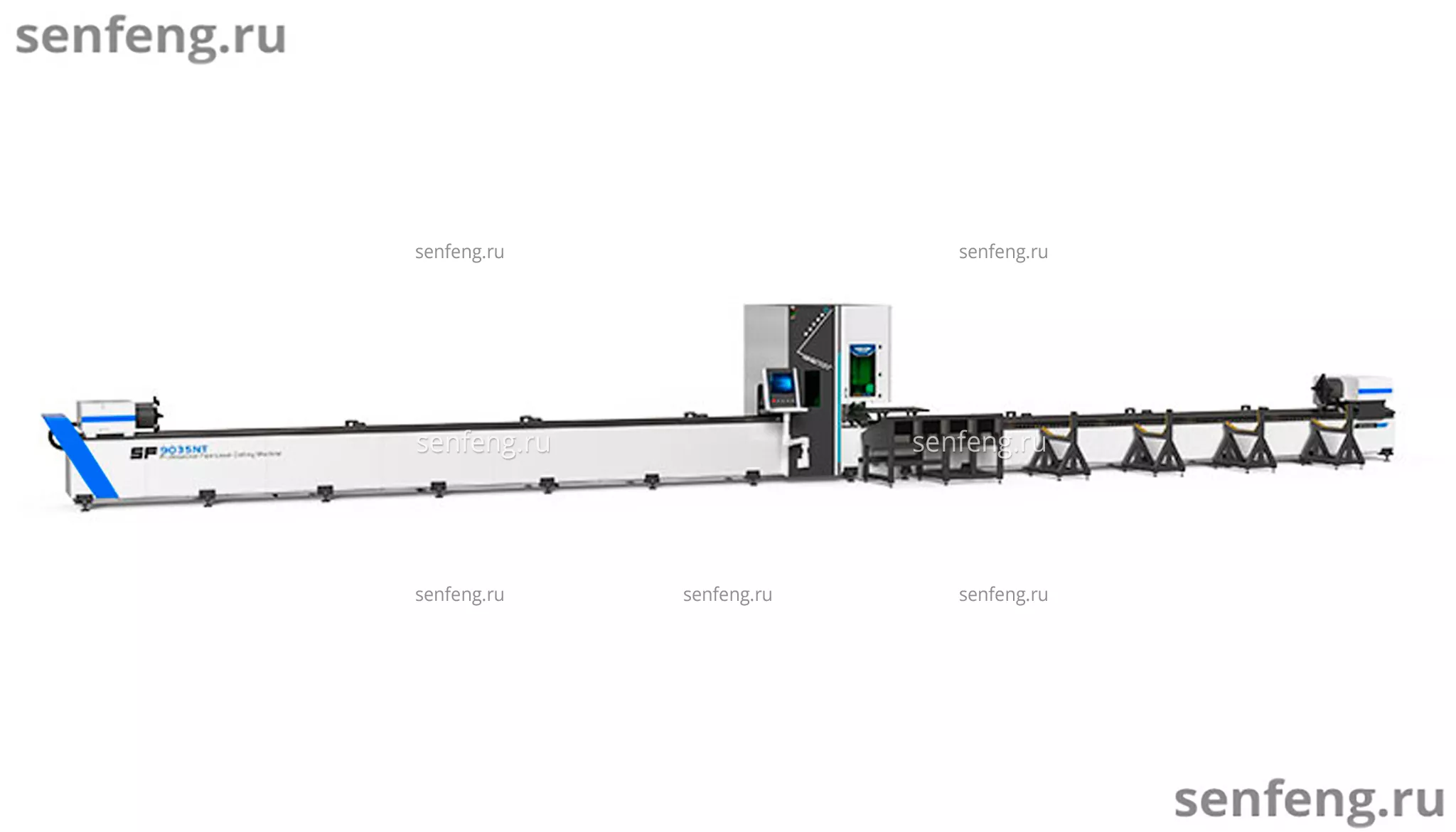

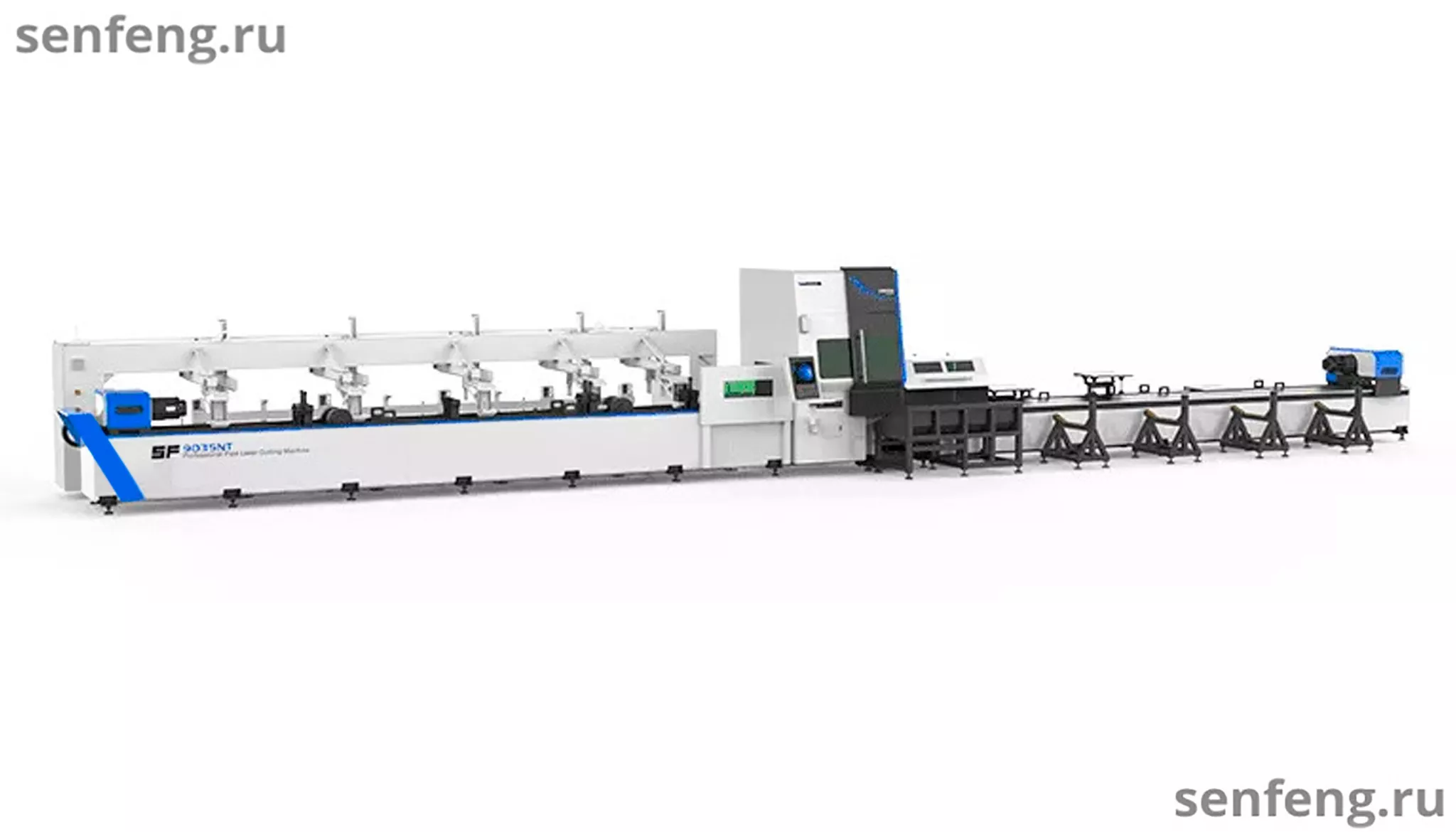

Помимо SF6024NT, серия NT включает станок SF9035NT и SF12035NT
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек

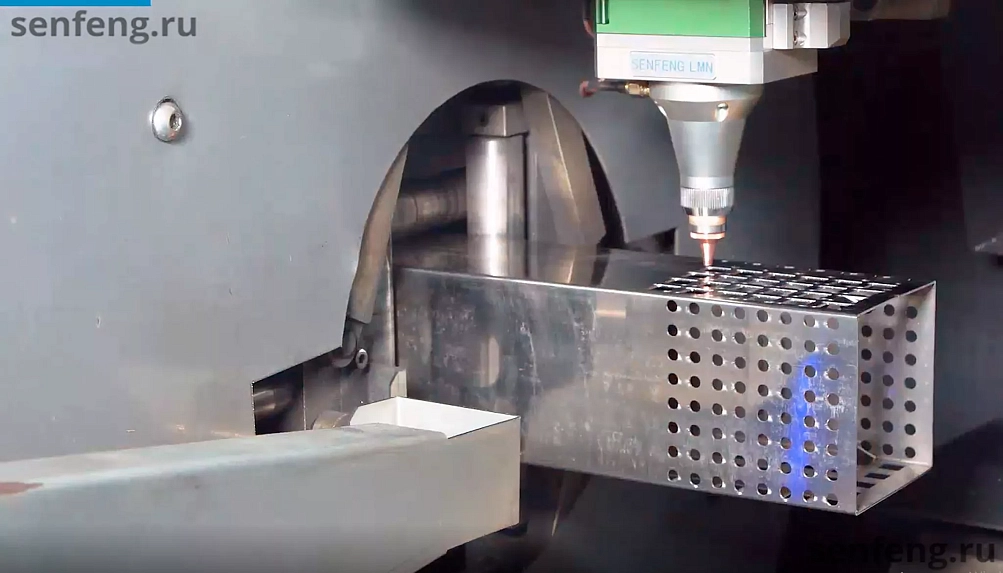

Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы. При необходимости обработки труб и профилей, имеющих сечения сложной формы, возможна установка режущей готовы RayTools с удлиненной сопловидной частью.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Режущая голова BOCI (Опция от 6 кВт)
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Сервоприводы Inovance/FUJI
Inovance - один из крупнейших мировых производителей оборудования для промышленной автоматизации. Сервоприводы Inovance предназначены для обеспечения высокоскоростного и высокоточного управления лазерным оборудованием. Поддерживают настройку уровня жесткости, автоматическую настройку момента инерции и подавление вибрации, обеспечивают тихую и стабильную работу.
Система пневматических зажимных патронов

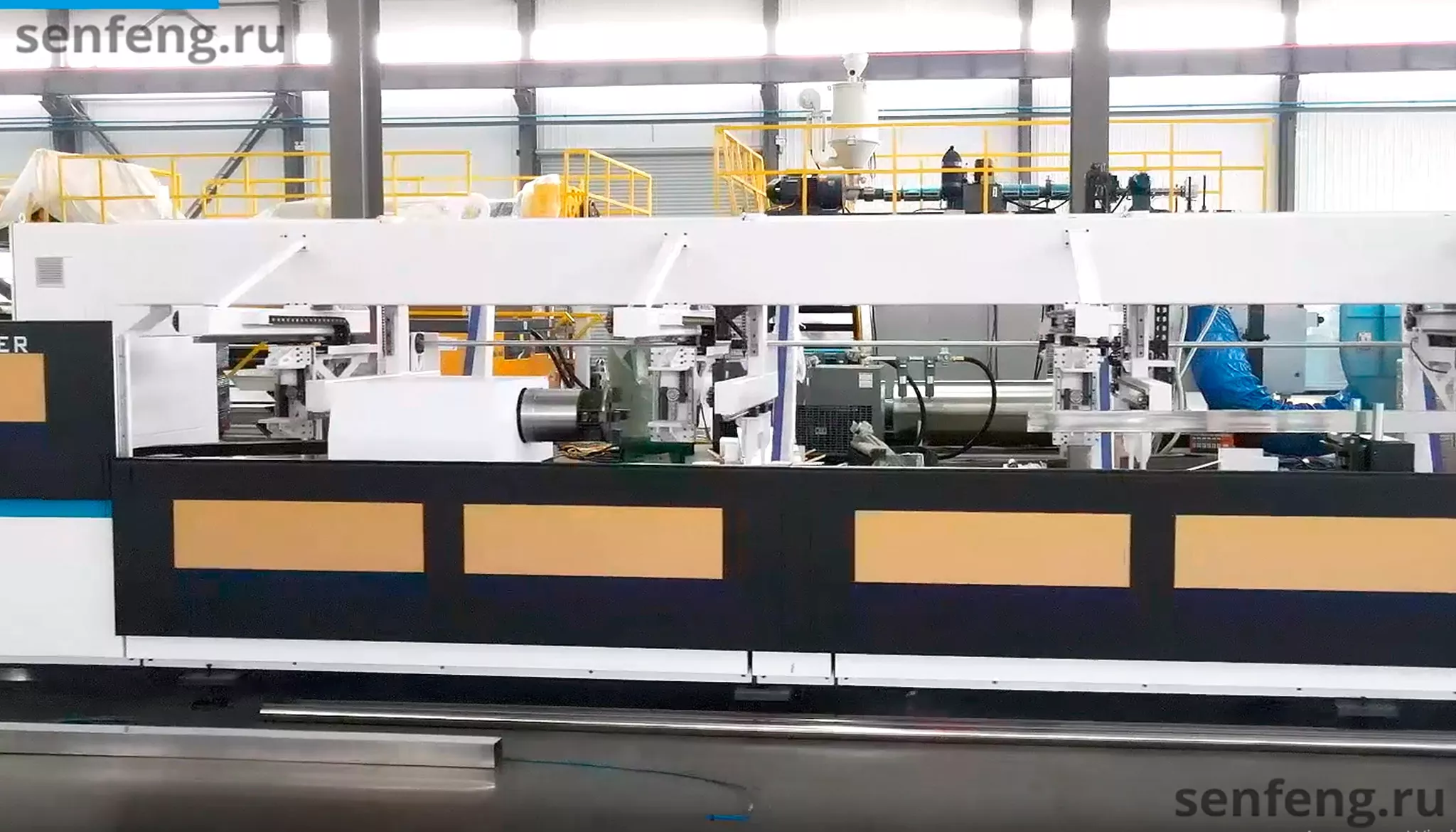

Станок SF6024NT оснащен тремя зажимными пневматическими самоцентрирующимися патронами.
Особо прочная станина
Сварная станина изготовлена на заводе Senfeng из толстостенной квадратной трубы большого сечения. Конструкция подвергается отжигу при высоких температурах, становится прочной и износоустойчивой. Эти характеристики дают качественный, стабильный и точный рез заготовки.

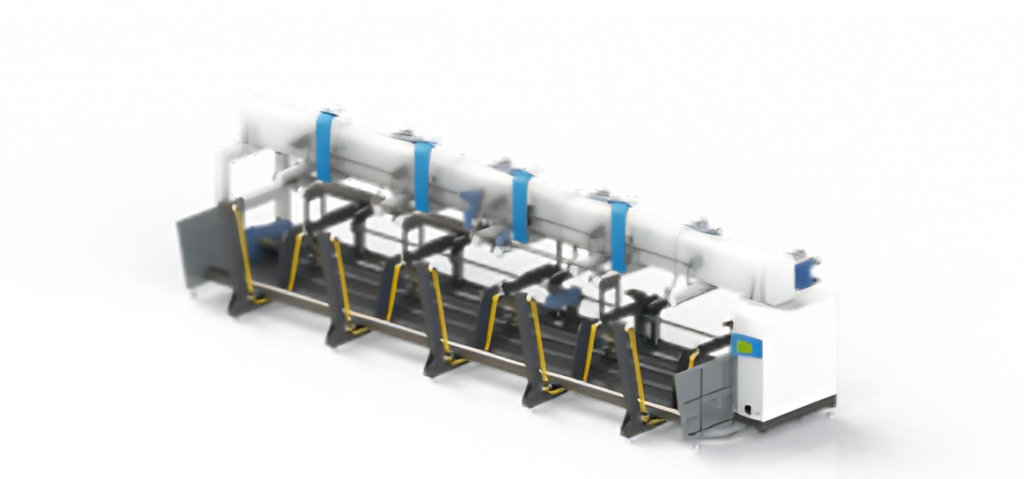

Автоматическая система загрузки трубного и профильного металлопроката (опция)
Станок может быть опционально оснащен автоматической или полуавтоматической системой подачи трубного металлопрокатаАвтоматическая система загрузки
Полуавтоматическая система загрузки

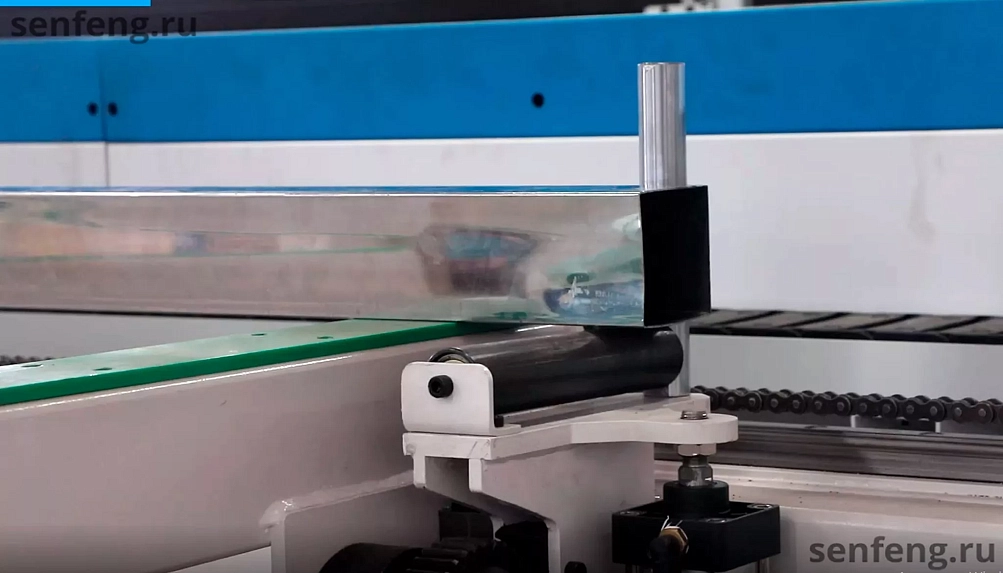

Система подачи и вращения заготовок
Прецизионная механика обеспечивает позиционирование с точностью ± 0,1/1000 мм .
Система вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы.
- Эффективная вытяжка продуктов горения
Электротехнический шкаф с панелью управления
Процесс управления станком оператор осуществляет с помощью операторской панели размещенной в электротехническом шкафу. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы
- Независимый емкостный контроллер высоты BCS (труборез)
Программное обеспечение:
- ОП Windows
- Tube Pro - специальное программное обеспечение для лазерной резки трубного и профильного проката. Программа обеспечивает легкое и стабильное управление станков. Имеет функции оптимизации, что значительно сокращает время реза и упрощает оператору процесс настройки и обслуживания
- Контроллер FSCUT - 5000А
Система управления FSCUT-5000A
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
Модели станков Senfeng серии NT для резки трубного и профильного проката
Сравнительная таблица моделей станков SENFENG серии NT: SF6020NT, SF9035NT и SF12035NT
Модель | SF6020NT | SF9035NT | SF12035NT |
Размеры рабочей области (мм): |
6000 х 2000 | 9000 х 3500 | 12000 х 3500 |
О производителе
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью 100 000 м², на которых трудятся более 1000 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает до 400 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Рама
|
трубная |
Защитная кабина в зоне реза
|
Да |
Несущая способность зажимного патрона (кг)
|
250 |
Вытяжка на рабочем столе
|
Стандартная вытяжка |
Вытяжка в зоне реза трубы
|
Да |
Система управления
|
FSCUT5000А |
Вид охлаждения
|
промышленный чиллер Hanli |
Области применения
|
резка |
Мощность излучателя (Номинальная)
|
3000 Вт, 4000 Вт, 6000 Вт, 12000 Вт |
Точность позиционирования
|
±0,1/1000 мм |
Точность повторения (повторное позиционирование)
|
±0,1 мм |
Обрабатываемые материалы
|
Легированная сталь, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Углеродистая сталь |
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
Лазерная голова (режущая голова)
|
Raytools/Boci (опция от 6 кВт) |
Планетарный редуктор
|
Motoreducer (Франция) |
Лазерный излучатель
|
Raycus/IPG |
Максимальное ускорение по X, Y
|
0.8 G |
Охлаждение
|
Водяное с системой защиты |
Интерфейс управления
|
Хост-контроллер + панель управления |
Компьютерный интерфейс
|
USB |
Макс. длина трубы и профиля
|
6000 мм |
Мин. диаметр трубы
|
20 мм |
Макс. диаметр трубы
|
240 мм |
Мин. размер профиля (труба квадратного сечения)
|
20х20 мм |
Макс. размер профиля (труба квадратного сечения)
|
240х240 мм |
Тип зажима заготовки(базовая комплектация)
|
Пневматический |
Количество зажимных патронов
|
3 патрона |
Максимальная скорость вращения (об/мин)
|
100 |
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
75 м/мин |
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
45 м/мин |
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP |
Марка сервопривода
|
Inovance/FUJI |
Газ
|
азот |
Дополнительный газ
|
кислород, воздух |
Гарантия
|
2 года |
Серия SENFENG
|
NT |
Наличие автоматической системы загрузки заготовок
|
Опция |
Наличие полуавтоматической системы загрузки заготовок
|
Опция |
ПО устройства для резки труб (базовая комплектация)
|
TubePro |
Программа для ПО TubePro (базовая комплектация)
|
TubesT |
