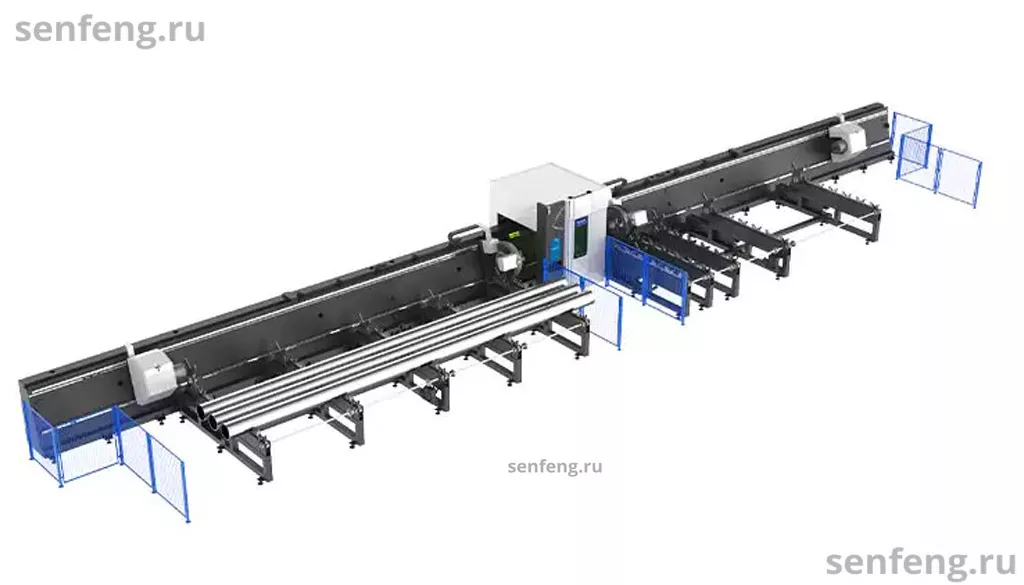

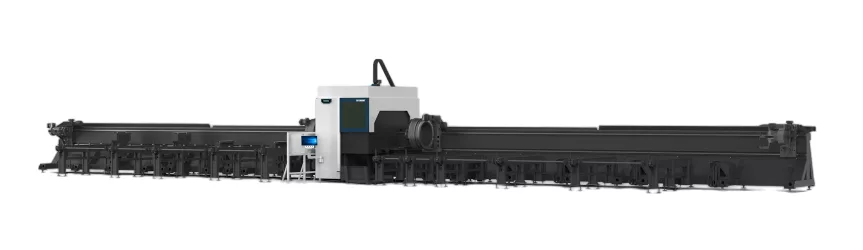

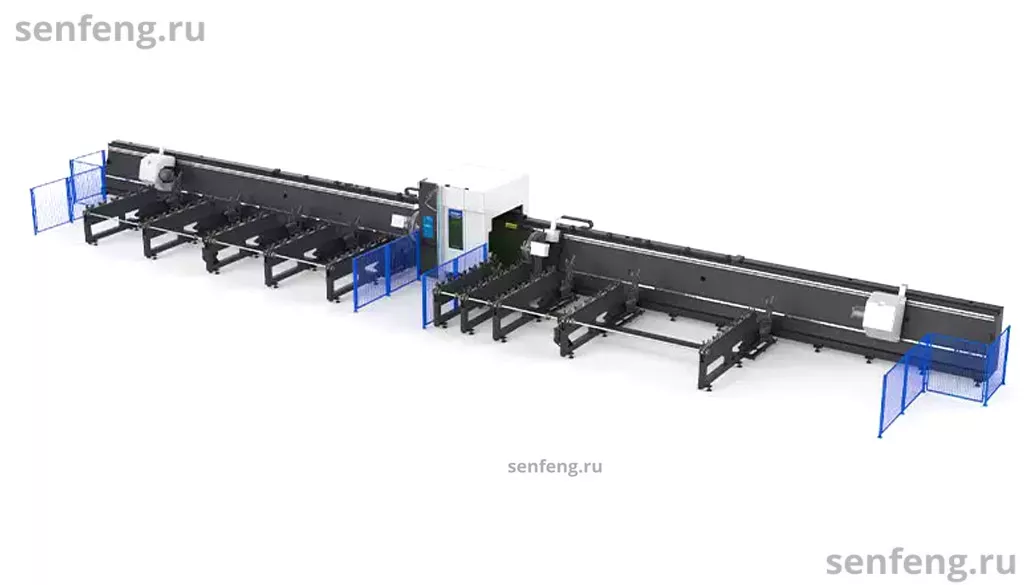

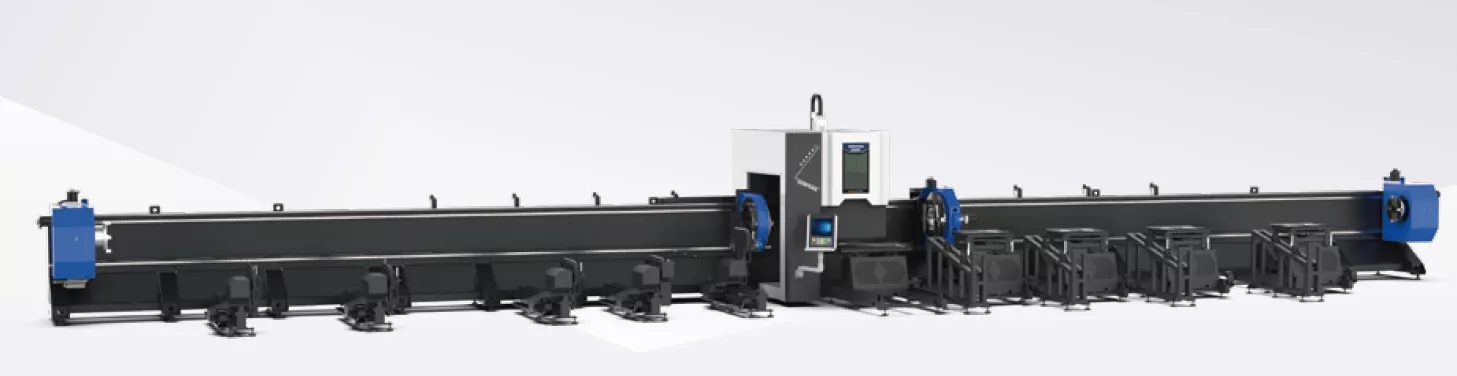

SENFENG SF12050HT - сверхтяжелый волоконный станок для лазерной резки трубного и профильного проката больших диаметров, с защитой кабинетного типа в зоне реза. Оснащен системами автоматической подачи (опция) и разгрузки заготовок.

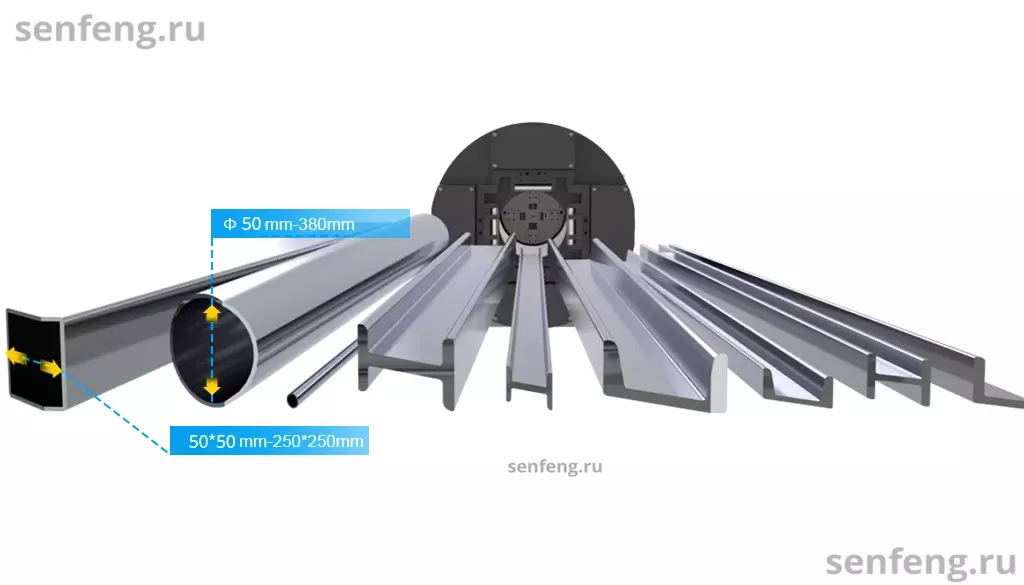

SF12050HT предназначен для раскроя металлических труб и профилей длиной от 6 до 12 м. Диаметры круглых труб – от 50 до 500 мм, сечения квадратных труб – от 50х50 до 500х500 мм.

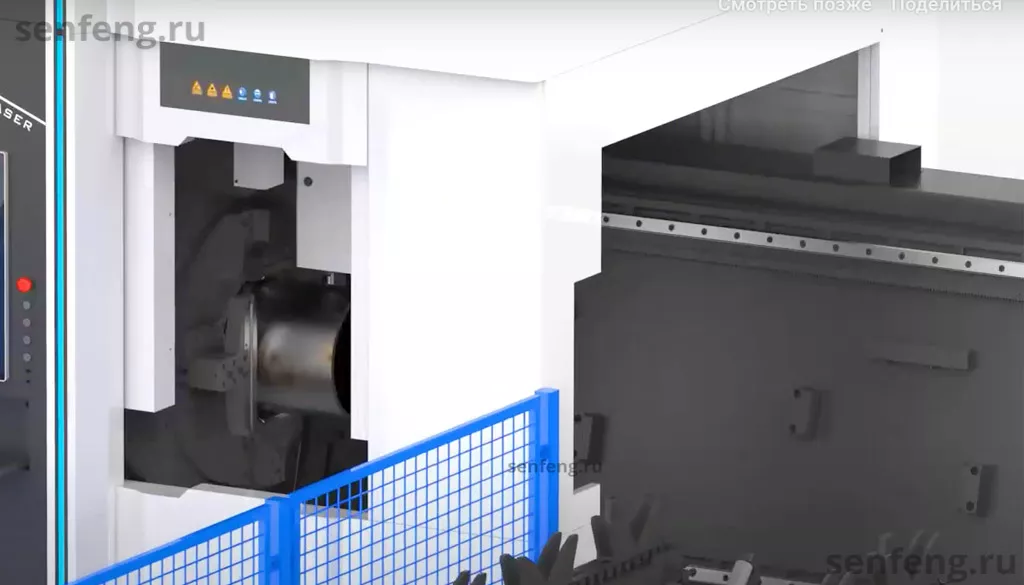

Станок оснащен четырьмя зажимными пневматическими патронами для резки заготовок без отходов.
SF12050HTможет оснащаться лазерными излучателями мощностью от 6 до 20 кВт.
Серия труборезов Senfeng HT также включает модель SF12035HT
Режущая голова BOCI
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 60 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях. Опционально может быть установлена режущая голова BOCI с возможностью 3D резки.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Волоконный лазерный излучатель Raycus
Компания Raycus -- один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Сервоприводы Inovance/FUJI
Inovance - один из крупнейших мировых производителей оборудования для промышленной автоматизации. Сервоприводы Inovance предназначены для обеспечения высокоскоростного и высокоточного управления лазерным оборудованием. Поддерживают настройку уровня жесткости, автоматическую настройку момента инерции и подавление вибрации, обеспечивают тихую и стабильную работу.![Inovance 1.png Inovance 1.png](/upload/medialibrary/2f1/lp6rqcng4vl5uaeyi6ja9d33wcb7six4/Inovance%201.png)

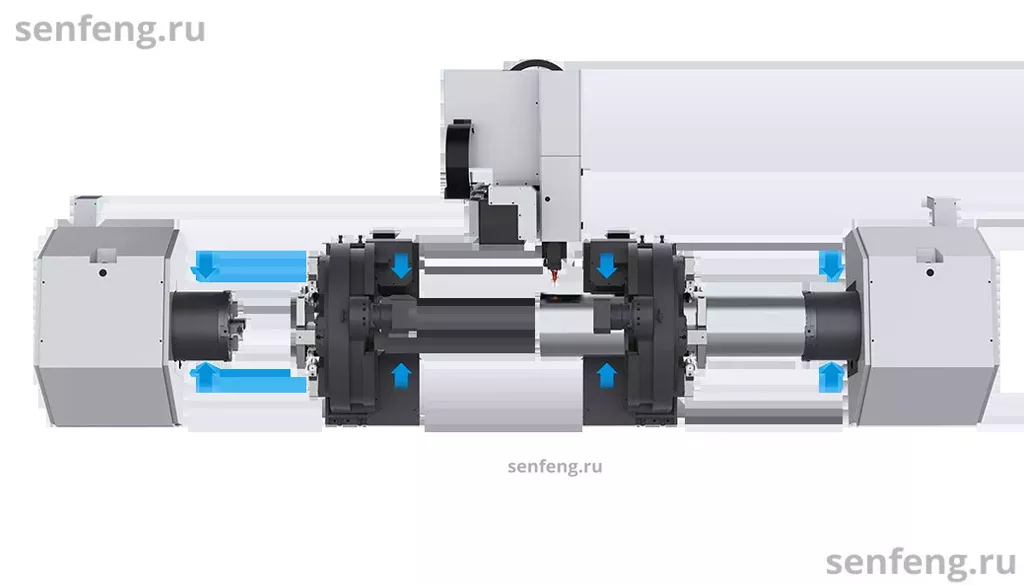

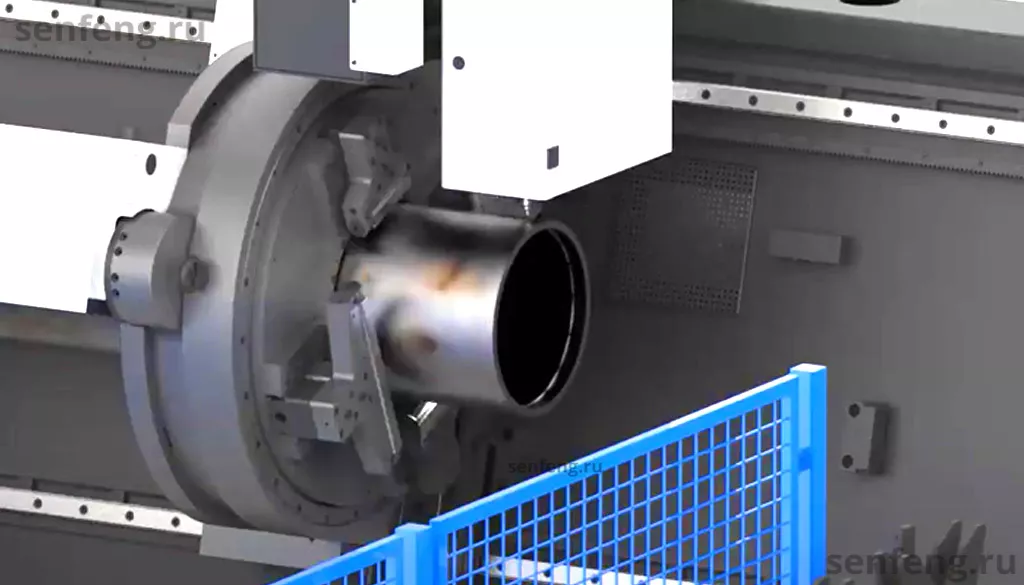

Система пневматических зажимных патронов
Станок SF12050HT оснащен четырьмя зажимными пневматическими патронами.
Особо прочная станина наклонной конструкции
![](/images/catalog/laser_equipment/pipe_cutting_lasers/sf12056st/08.jpg)
- Устойчивая, амортизирующая, долговечная
- Трехступенчатая наклонная конструкция станины с подъемными проушинами обеспечивает легкую и экономичную транспортировку.
- Особенности: Станина изготовлена из толстостенной квадратной трубы большого сечения и спроектирована с учетом высоких динамических нагрузок и с использованием анализа переменных, изготовлена с помощью точной сварки, отжига, вторичной обработки старением и высокоточной обработки на большом портальном фрезерном станке для повышения жесткости и продления срока службы.

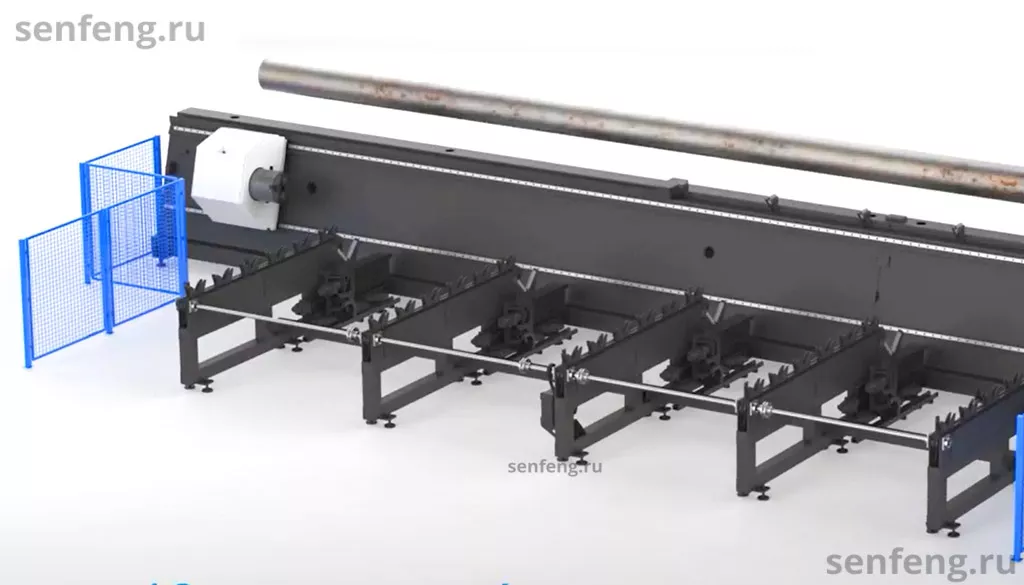

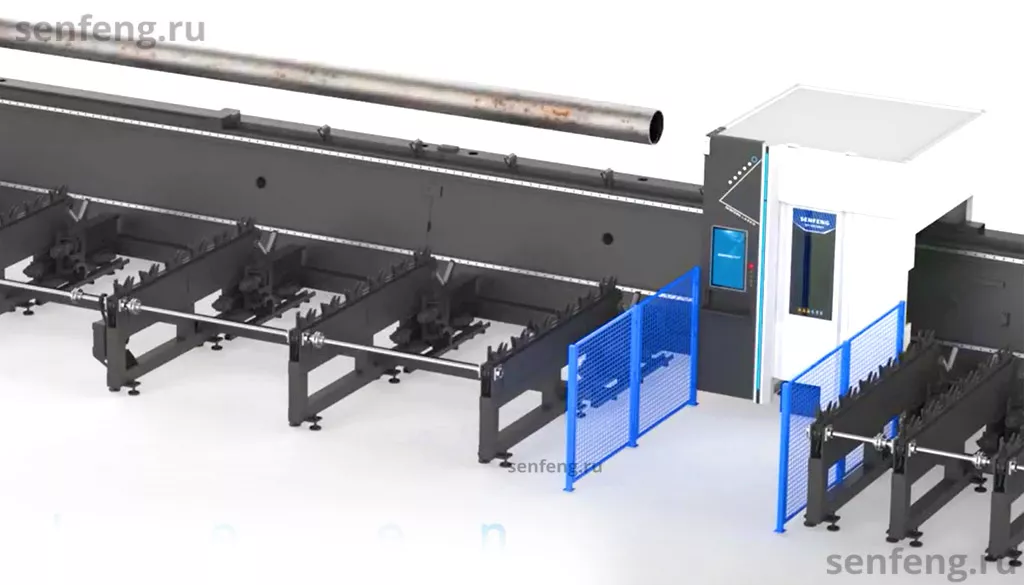

Полуавтоматическая система загрузки трубного и профильного металлопроката
Станок оснащен полуавтоматической системой подачи трубного металлопроката![](/upload/medialibrary/5c9/zukdwtpwnbhwwvy7po9tzieyrskzvral/content_img.png)

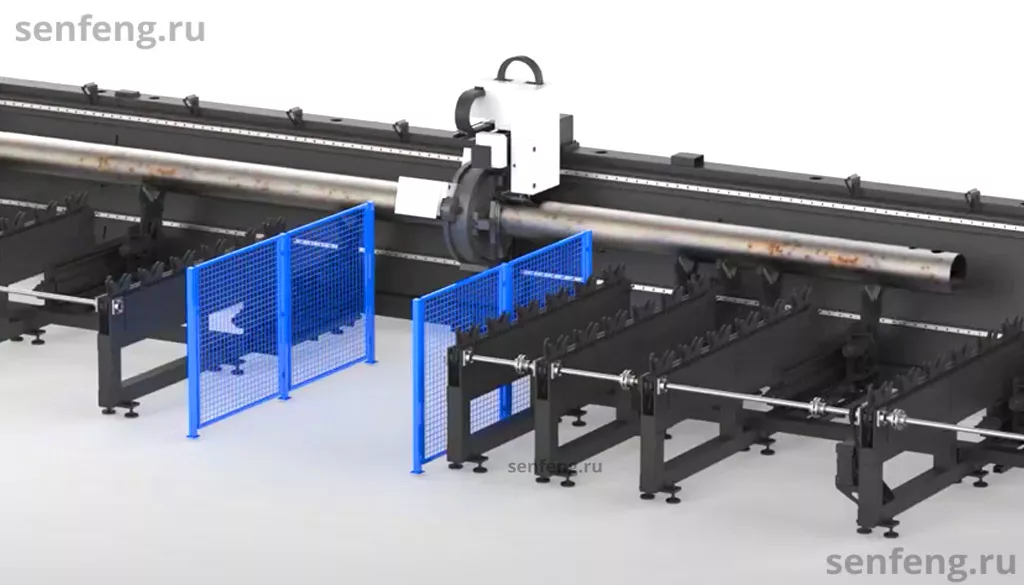

Cистема полуавтоматической разгрузки готовой продукции
![Разгрузка HT.jpg Разгрузка HT.jpg](/upload/medialibrary/b98/ntmnn0vin1say55iflrbm8gil9y2yhhe/Razgruzka-HT.jpg)

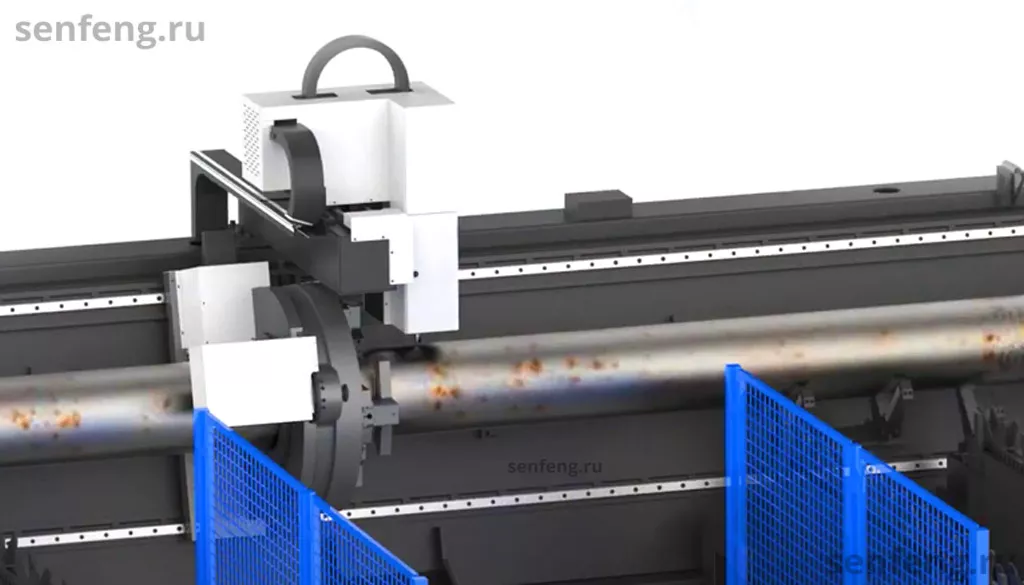

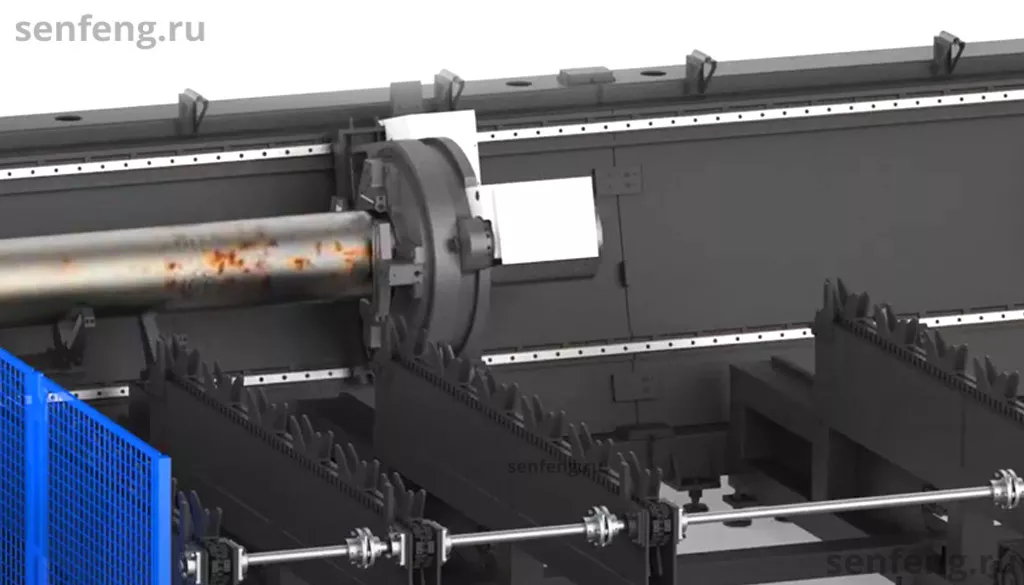

Система подачи и вращения заготовок
Прецизионная механика обеспечивает позиционирование с точностью ± 0,01/1000 мм .
Система вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы.
- Эффективная вытяжка продуктов горения
Электротехнический шкаф с панелью управления
Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы
- Независимый емкостный контроллер высоты BCS (труборез)
![ПУ 12050HT.png ПУ 12050HT.png](/upload/medialibrary/754/jxcripw4xpuwveh4fjcm10iny2w1y0uq/PU-12050HT.png)
Программное обеспечение:
- ОП Windows
- Tube Pro - специальное программное обеспечение для лазерной резки трубного и профильного проката. Программа обеспечивает легкое и стабильное управление станков. Имеет функции оптимизации, что значительно сокращает время реза и упрощает оператору процесс настройки и обслуживания
- Контроллер FSCUT - 5000A
Система управления FSCUT-5000A
![FSCUT5000A.png FSCUT5000A.png](/upload/medialibrary/159/6dhsdcyeorljl8hq59s2ll3u479wzmhf/FSCUT5000A.png)
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который более 1000 единиц оборудования в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
![Международный сертификат Senfeng Международный сертификат Senfeng](/images/certificates/11.jpg)
![Международный сертификат Senfeng Международный сертификат Senfeng](/images/certificates/12.jpg)
![Международный сертификат Senfeng Международный сертификат Senfeng](/images/certificates/13.jpg)
![Международный сертификат Senfeng Международный сертификат Senfeng](/images/certificates/14.jpg)
![Международный сертификат Senfeng Международный сертификат Senfeng](/images/certificates/15.jpg)
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
![Высокотемпературный отпуск станины при 600 °C. Технический контроль Senfeng Высокотемпературный отпуск станины при 600 °C. Технический контроль Senfeng](/images/technical_control/1.jpg)
Высокотемпературный отпуск станины при 600 °C
![Проверка станины на ударостойкость. Технический контроль Senfeng Проверка станины на ударостойкость. Технический контроль Senfeng](/images/technical_control/2.jpg)
Проверка станины на ударостойкость
![Тест на точность. Технический контроль Senfeng Тест на точность. Технический контроль Senfeng](/images/technical_control/3.jpg)
Тест на точность
![Проверка параметров высокой точности. Технический контроль Senfeng Проверка параметров высокой точности. Технический контроль Senfeng](/images/technical_control/4.jpg)
Проверка параметров высокой точности
![Прецизионный тест жесткости комплектующих. Технический контроль Senfeng Прецизионный тест жесткости комплектующих. Технический контроль Senfeng](/images/technical_control/5.jpg)
Прецизионный тест жесткости комплектующих
![Проверка волоконного лазерного излучателя. Технический контроль Senfeng Проверка волоконного лазерного излучателя. Технический контроль Senfeng](/images/technical_control/6.jpg)
Проверка волоконного лазерного излучателя
![Инфракрасное измерение. Технический контроль Senfeng Инфракрасное измерение. Технический контроль Senfeng](/images/technical_control/7.jpg)
Инфракрасное измерение
![Сборка ведущими техниками. Технический контроль Senfeng Сборка ведущими техниками. Технический контроль Senfeng](/images/technical_control/8.jpg)
Сборка ведущими техниками
![Отладка передающих устройств. Технический контроль Senfeng Отладка передающих устройств. Технический контроль Senfeng](/images/technical_control/9.jpg)
Отладка передающих устройств
![Проверка точности резки. Технический контроль Senfeng Проверка точности резки. Технический контроль Senfeng](/images/technical_control/10.jpg)
Проверка точности резки
![Проверка лазерным интерферометром. Технический контроль Senfeng Проверка лазерным интерферометром. Технический контроль Senfeng](/images/technical_control/11.jpg)
Проверка лазерным интерферометром
![Настройка рабочих параметров. Технический контроль Senfeng Настройка рабочих параметров. Технический контроль Senfeng](/images/technical_control/12.jpg)
Настройка рабочих параметров
![72-часовое испытание станка. Технический контроль Senfeng 72-часовое испытание станка. Технический контроль Senfeng](/images/technical_control/13.jpg)
72-часовое испытание станка
![12-часовая проверка на соответствие качества резки Технический контроль Senfeng 12-часовая проверка на соответствие качества резки. Технический контроль Senfeng](/images/technical_control/14.jpg)
12-часовая проверка на соответствие качества резки
![Упаковка оборудования. Технический контроль Senfeng ПУпаковка оборудования. Технический контроль Senfeng](/images/technical_control/15.jpg)
Упаковка оборудования
![Транспортировка. Технический контроль Senfeng Транспортировка. Технический контроль Senfeng](/images/technical_control/16.jpg)
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Рама
|
трубная |
Защита кабинетного типа
|
Да |
Несущая способность зажимного патрона (кг)
|
2000 |
Вытяжка на рабочем столе
|
Стандартная вытяжка |
Вытяжка в зоне реза трубы
|
Да |
Система управления
|
FSCUT5000А |
Вид охлаждения
|
промышленный чиллер Hanli |
Области применения
|
резка |
Мощность излучателя (Номинальная)
|
6000 Вт, 12000 Вт, 20000 Вт |
Точность позиционирования
|
±0.1/10000 мм |
Точность повторения (повторное позиционирование)
|
±0.05 мм/м |
Обрабатываемые материалы
|
Латунь, Легированная сталь, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
Лазерная голова (режущая голова)
|
Raytools/Boci |
Планетарный редуктор
|
Motoreducer (Франция) |
Лазерный излучатель
|
Raycus/IPG |
Максимальное ускорение по X, Y
|
0.3 G |
Охлаждение
|
Водяное с системой защиты |
Интерфейс управления
|
Хост-контроллер + панель управления |
Макс. длина трубы и профиля
|
6000~12000мм |
Мин. диаметр трубы
|
50 мм |
Макс. диаметр трубы
|
500 мм |
Мин. размер профиля (труба квадратного сечения)
|
50х50 мм |
Макс. размер профиля (труба квадратного сечения)
|
500 х 500 мм |
Тип зажима заготовки(базовая комплектация)
|
Пневматический |
Общий вес без упаковки (кг)
|
>20 000 |
Количество зажимных патронов
|
4 патрона |
Максимальная скорость вращения (об/мин)
|
40 |
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
40 м/мин |
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
45 м/мин |
Контроллер
|
FSCUT5000A |
Марка сервопривода
|
Inovance/FUJI |
Газ
|
воздух |
Дополнительный газ
|
кислород, азот |
Параметры мощности, напряжение питания
|
380В ± 10% |
Гарантия
|
2 года |
Серия SENFENG
|
HT |
Наличие автоматической системы загрузки заготовок
|
Опция |
Наличие полуавтоматической системы загрузки заготовок
|
Да |
Наличие автоматической системы разгрузки заготовок
|
Опция |
ПО устройства для резки труб (базовая комплектация)
|
TubePro |
Программа для ПО TubePro (базовая комплектация)
|
TubesT |
