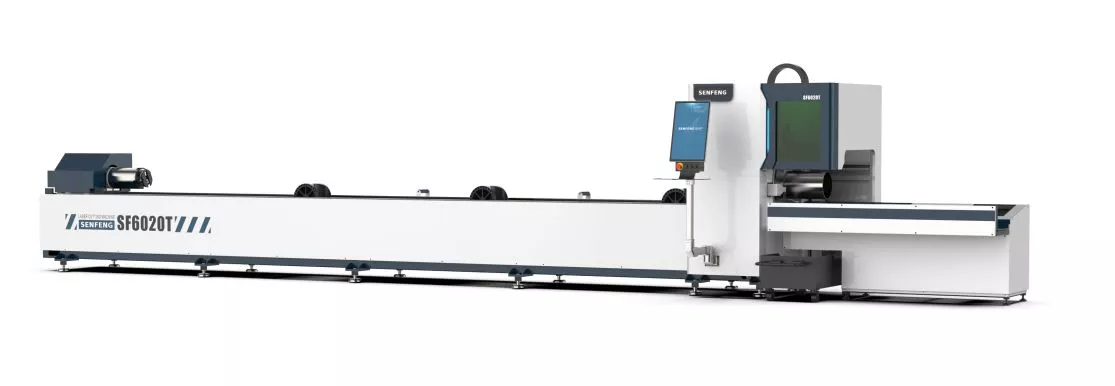

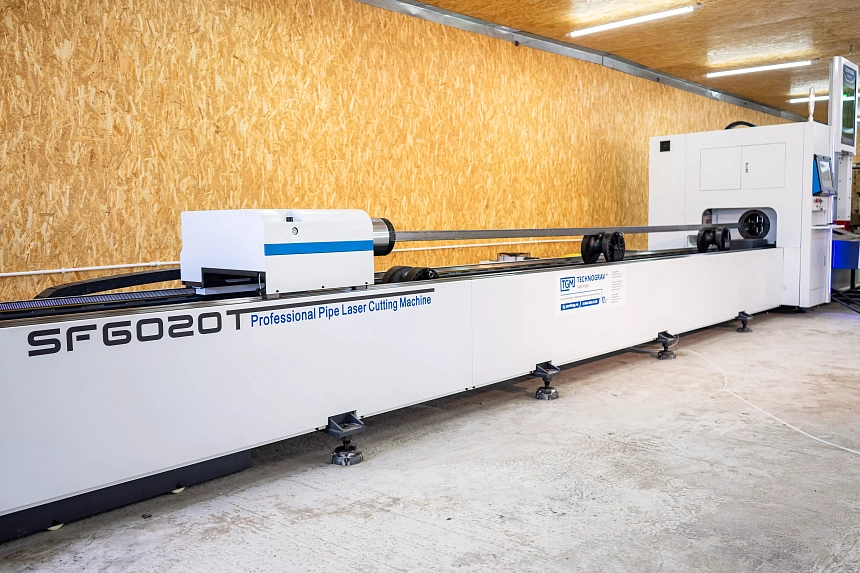

SENFENG SF6020T – оптоволоконный лазерный станок для резки трубного и профильного проката.
SF6020T предназначен для скоростного раскроя металлических труб и профилей длиной до 6 м.. Диаметры круглых труб – от 15 до 220 мм, сечения квадратных труб и профилей – от 15х15 до 150х150 мм.
Станок оснащен двумя зажимными патронами.
SF6020T может оснащаться лазерными излучателями мощностью от 1,5 до 6 кВт. Заготовки вращаются со скоростью до 110 об/мин. Максимальная скорость резки - до 45 м/мин
Помимо SF6020T, серия T включает станки SF6016T и SF6024T
Волоконный лазерный излучатель Raycus
Компания Raycus -- один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек

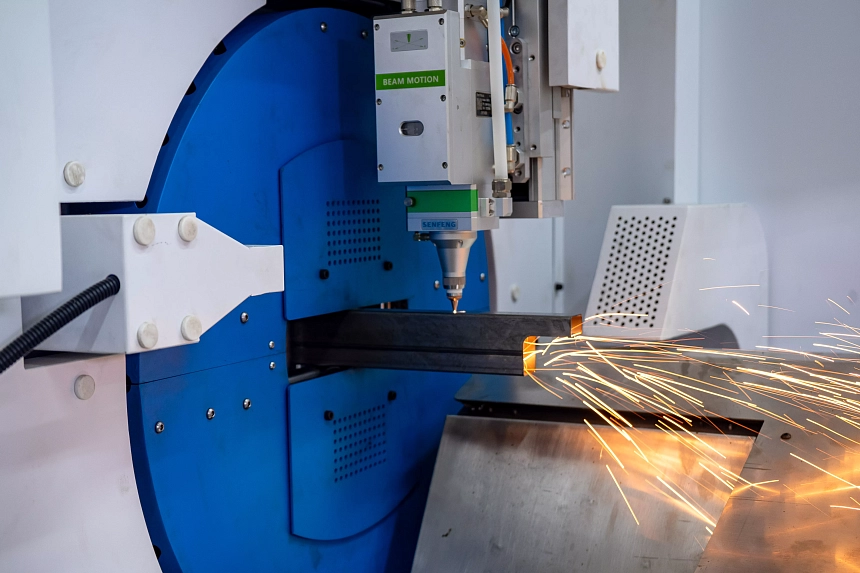

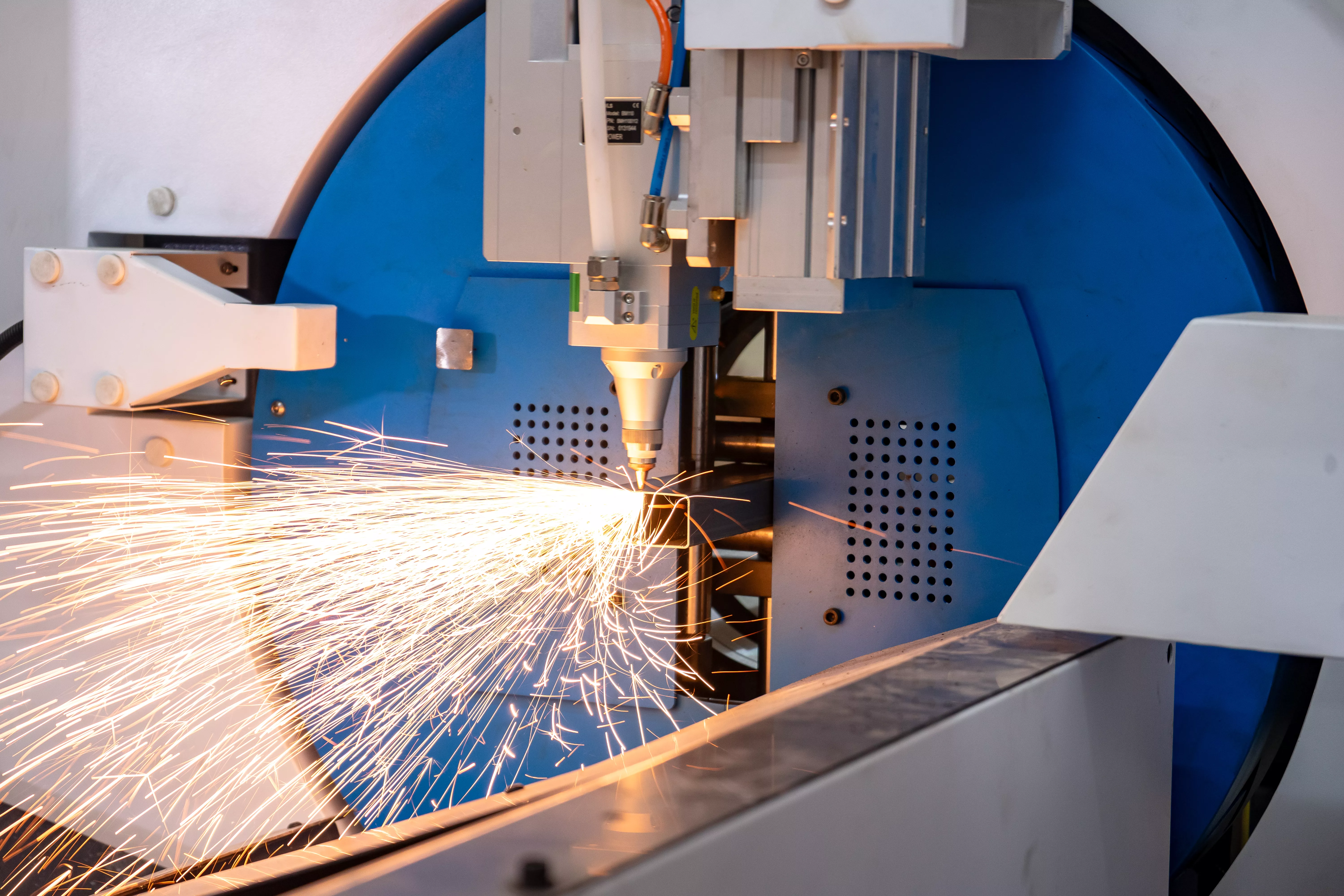

Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы. При необходимости обработки труб и профилей, имеющих сечения сложной формы, возможна установка режущей готовы RayTools с удлиненной сопловидной частью.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Режущая голова BOCI (Опция от 6 кВт)
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 60 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Сервоприводы Inovance
Inovance - один из крупнейших мировых производителей оборудования для промышленной автоматизации. Сервоприводы Inovance предназначены для обеспечения высокоскоростного и высокоточного управления оборудованием. Поддерживают настройку уровня жесткости, автоматическую настройку момента инерции и подавление вибрации, обеспечивают тихую и стабильную работу.
Редуктор Erefat/Mandolin
Erefat - компания c 20-ти летней историей. Продукция Erefat стала мировым стандартом в области прецизионных передач благодаря своей надежности и огромной сети пользователей.
Для редукторов Erefat характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума

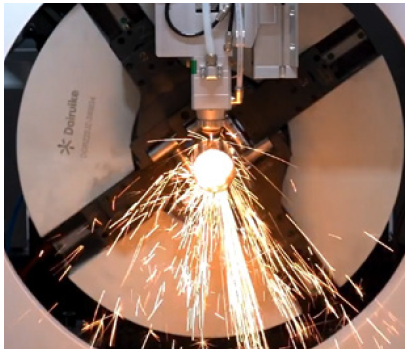

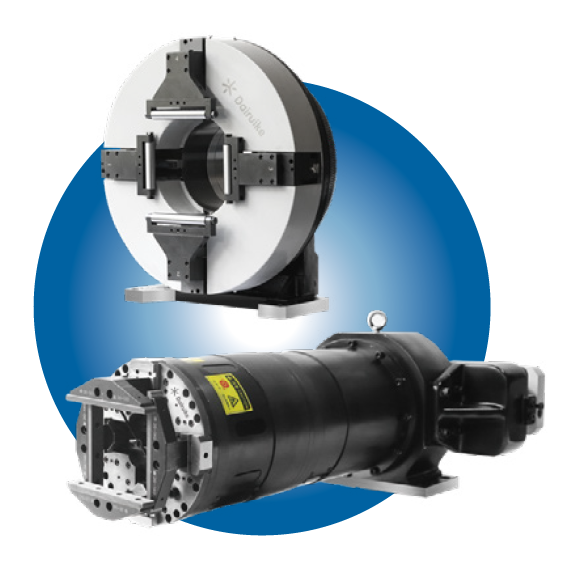

Система пневматических зажимных патронов
Станок SF6020T оснащен двумя зажимными пневматическими патронами.
Особо прочная станина
Сварная станина изготовлена на заводе Senfeng из толстостенной квадратной трубы большого сечения. Конструкция подвергается отжигу при высоких температурах, становится прочной и износоустойчивой. Эти характеристики дают качественный, стабильный и точный рез заготовки.
Система подачи и вращения заготовок (круговая зубчатая передача)
- Высокая эффективность передачи в сравнении с ременным типом
- Высокая точность, стабильность и длительный срок службы
- Обеспечивает точность позиционирования ±0,03 мм
Системы загрузки трубного металлопроката
По желанию заказчика станок может быть оснащен автоматической или полуавтоматической системой подачи труб и профилей. Такая система радикально снижает затраты времени, связанные с загрузкой заготовок на станок .Автоматическая система загрузки (опция)
Обеспечивает подачу труб и профилей в полностью автоматическом режиме. Способна работать безостановочно до тех пор, пока на приемной полке есть заготовки. Добавлять заготовки можно без остановки работы. Общий вес заготовок не полке не должен превышать 1,5 тонн.
Полуавтоматическая система загрузки (опция)
Система не предполагает полной автоматизации и оперирует не более чем с шестью заготовками одновременно.
Автоматическая система разгрузки (опция)
Система вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы.
- Эффективная вытяжка продуктов горения
Электротехнический шкаф с панелью управления
Процесс управления станком оператор осуществляет с помощью операторской панели размещенной в электротехническом шкафу. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы
- Независимый емкостный контроллер высоты BCS (труборез)
Программное обеспечение:
- ОП Windows
- Tube Pro - специальное программное обеспечение для лазерной резки трубного и профильного проката. Программа обеспечивает легкое и стабильное управление станков. Имеет функции оптимизации, что значительно сокращает время реза и упрощает оператору процесс настройки и обслуживания
- Контроллер FSCUT - 3000S
Система управления FSCUT-3000S
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
Модели станков Senfeng серии Т для резки трубного и профильного проката
Сравнительная таблица трех моделей станков SENFENG серии T: SF6016T и SF9020T.
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 100 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Рама
|
трубная |
|
Защитная кабина в зоне реза
|
Да |
|
Вытяжка в зоне реза трубы
|
Да |
|
Длина заготовки трубного металлопроката (базовая комплектация)
|
6 метров |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Система сменный столов
|
нет |
|
Мощность излучателя (Номинальная)
|
1500 Вт, 3000 Вт, 4000 Вт, 6000 Вт |
|
Точность позиционирования
|
<0,05 мм |
|
Точность повторения (повторное позиционирование)
|
<0.03 мм/м |
|
Обрабатываемые материалы
|
Нержавеющая сталь, Оцинкованная сталь, Пружинная сталь, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
Raytools/Boci (опция от 6 кВт) |
|
Планетарный редуктор
|
Erefat/Mandolin |
|
Лазерный излучатель
|
Raycus/Senfeng (опционально) |
|
Максимальная потребляемая мощность
|
50 кВт (зависит от источника) |
|
Максимальное ускорение по X, Y
|
1.2 G |
|
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
|
Минимальная ширина реза (линии)
|
0,1 мм |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Объем оперативной памяти
|
2 Гб |
|
Макс. длина трубы и профиля
|
6000 мм |
|
Мин. диаметр трубы
|
15 мм |
|
Макс. диаметр трубы
|
220 мм |
|
Мин. размер профиля (труба квадратного сечения)
|
15х15 мм |
|
Макс. размер профиля (труба квадратного сечения)
|
150х150 мм |
|
Тип зажима заготовки(базовая комплектация)
|
Пневматический |
|
Уровень защиты (общего источника питания)
|
IP54 |
|
Общий вес без упаковки (кг)
|
4600 |
|
Количество зажимных патронов
|
2 патрона |
|
Максимальная скорость вращения (об/мин)
|
110 |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
130 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
45 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP |
|
Портал / тип портала
|
алюминиевый профиль |
|
Контроллер
|
FSCUT-3000S |
|
Марка сервопривода
|
Inovance |
|
Сертификация
|
CE, ISO |
|
Газ
|
азот |
|
Дополнительный газ
|
кислород, воздух |
|
Параметры мощности, напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
Т |
|
Наличие автоматической системы загрузки заготовок
|
Опция |
|
Наличие автоматической системы разгрузки заготовок
|
Опция |
|
ПО устройства для резки труб (базовая комплектация)
|
TubePro |
|
Программа для ПО TubePro (опционально)
|
TubesT |
|
Программа для ПО TubePro (базовая комплектация)
|
TubesT-Lite |
