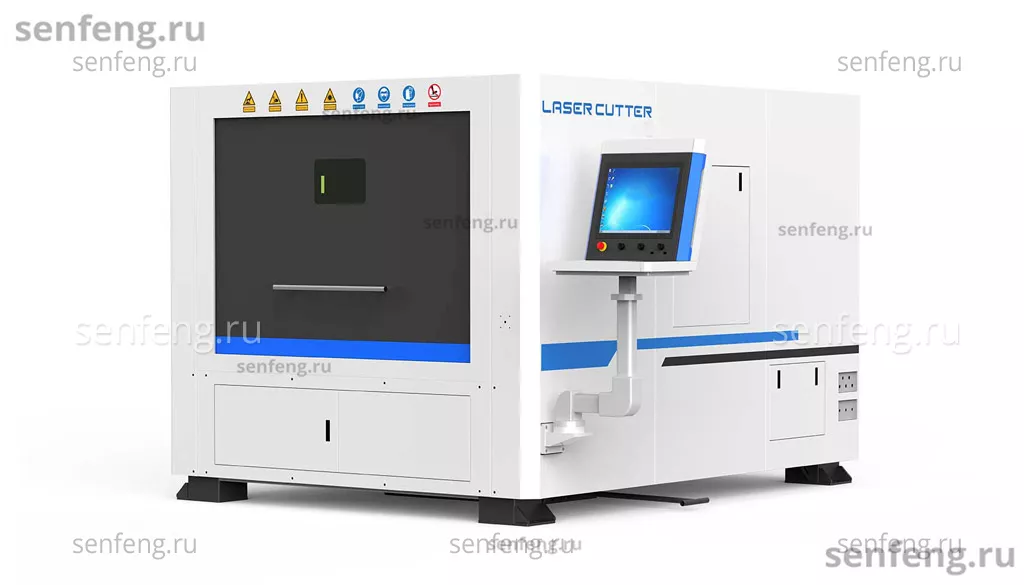

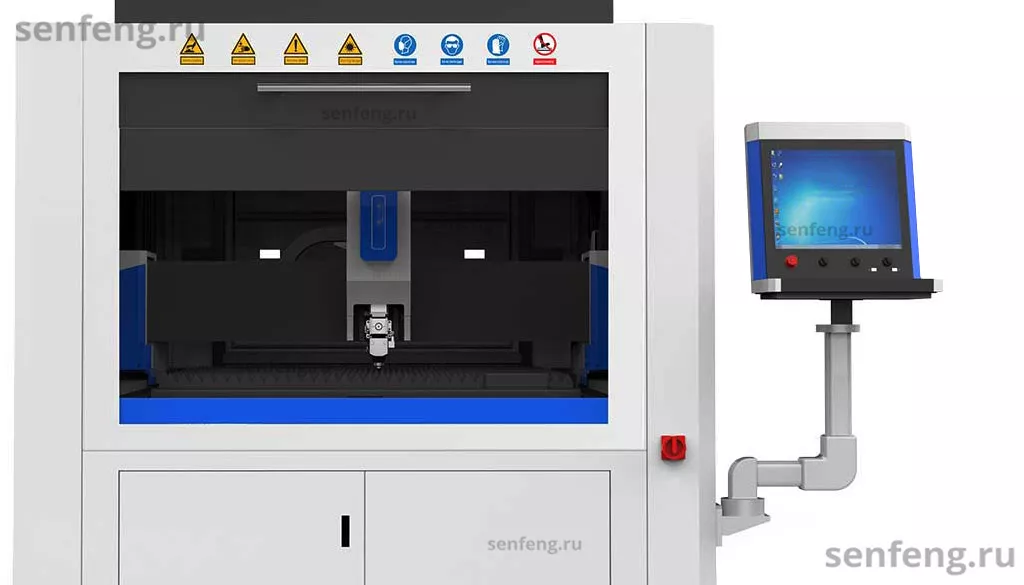

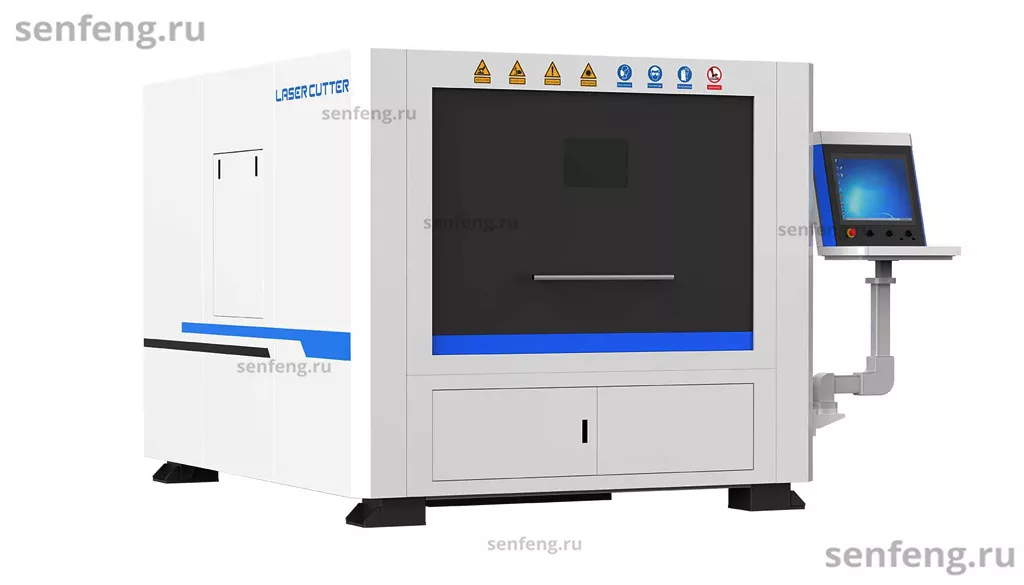

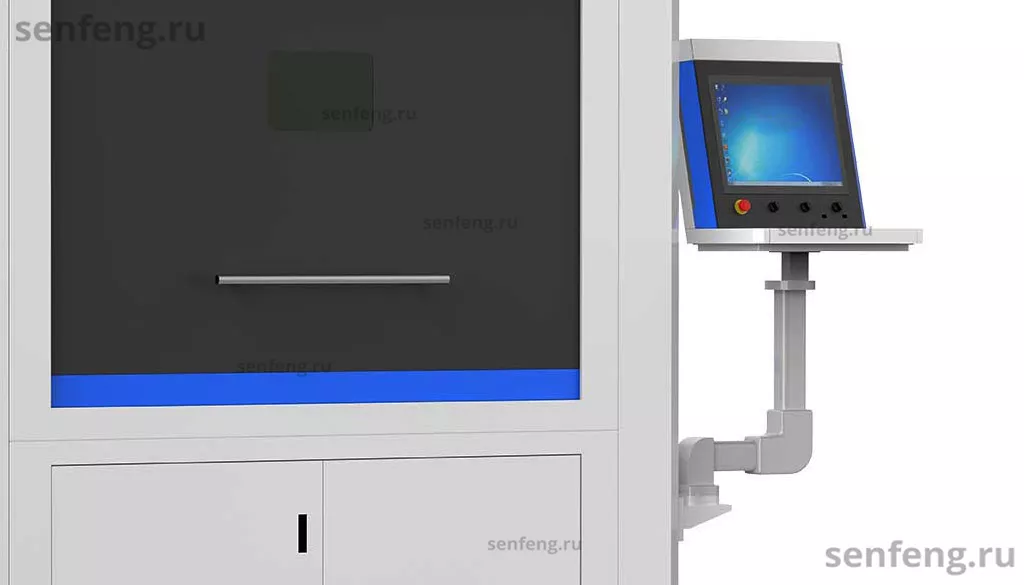

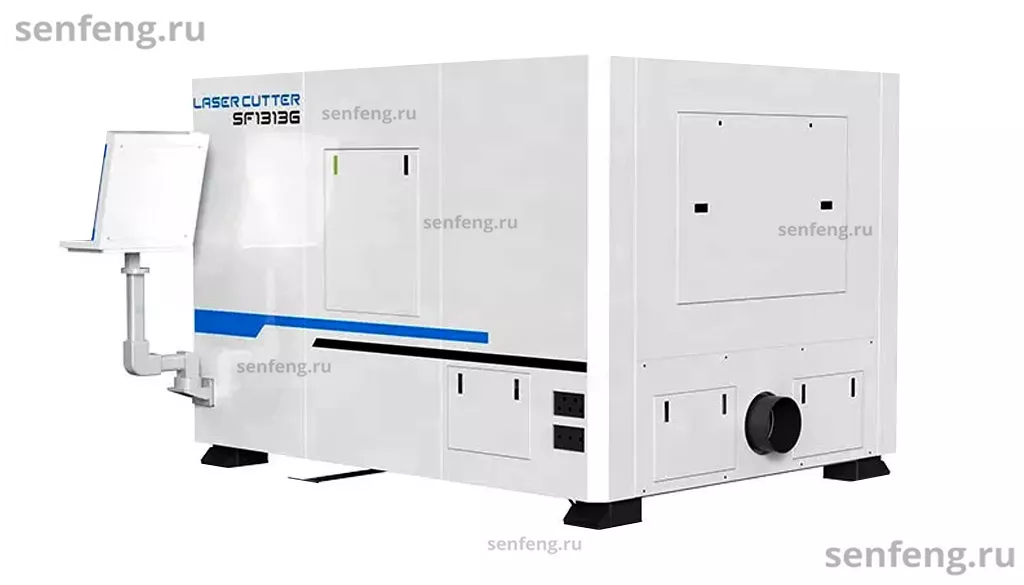

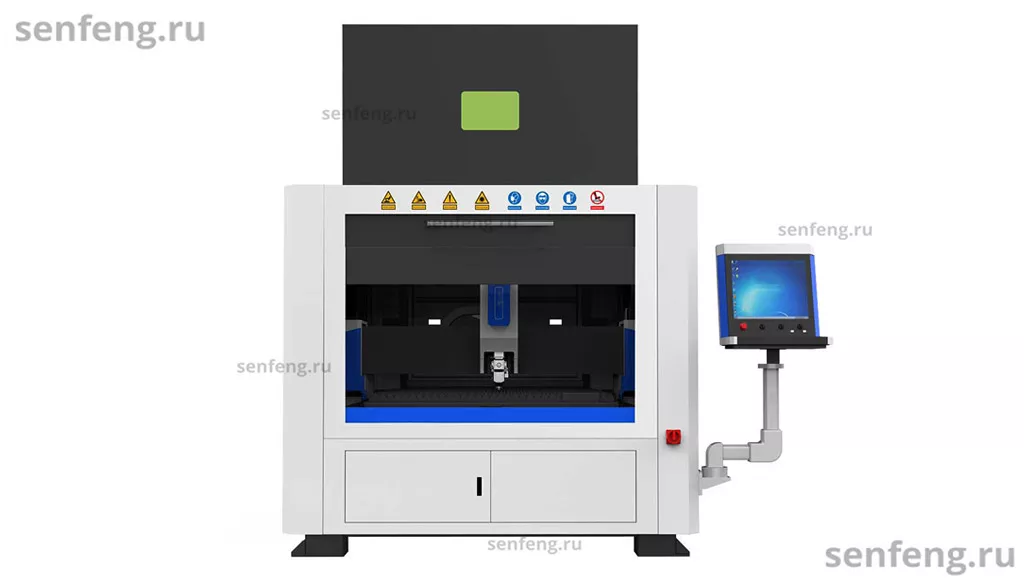

SENFENG SF1313G – оптоволоконный станок для лазерной резки металла с уменьшенным рабочем полем.
SF1313G предназначен для раскроя металлических листов размерами до 1300х1300 мм и может оснащаться лазерными излучателями мощностью от 1,5 до 4 кВт.
SF1313G оборудован серводвигателями мощностью до 750 Вт, которые обеспечивают перемещение портала со скоростью до 80 м/мин и ускорением до 0,5G. Максимальная скорость резки - до 35 м/мин.
Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Автофокус
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 80 м/мин
- Ускорение до 0,5G

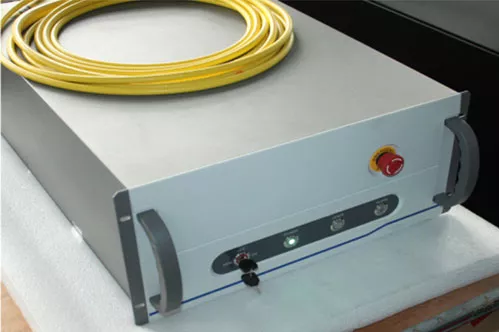

Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- Встроенная защита от перегрева помпы
- Встроенная защита от утечек

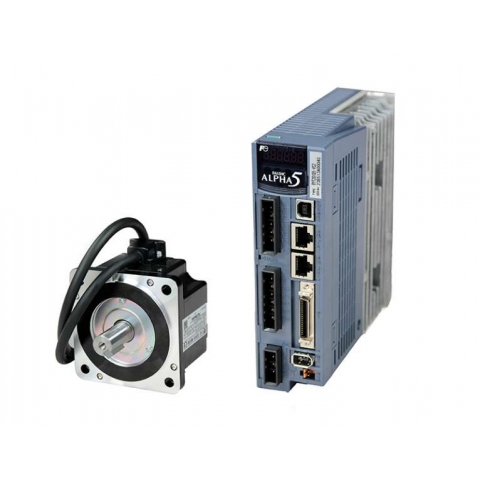

Сервоприводы FUJI / Inovance
Серводвигатели FUJI — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы FUJI отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.

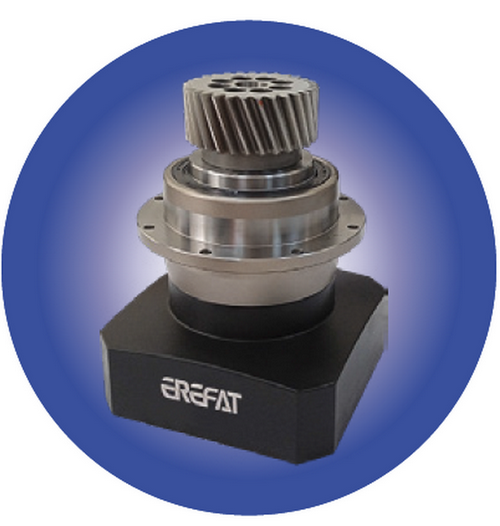

Редуктор Erefat/Mandolin
Erefat - компания c 20-ти летней историей. Продукция Erefat стала мировым стандартом в области прецизионных передач благодаря своей надежности и огромной сети пользователей.
Для редукторов Erefat характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
Направляющие Senfeng
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубая передача рейка-шестерня
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Система вытяжной вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы для организации полноценной системы вытяжной вентиляции.
- Эффективная вытяжка продуктов горения
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем

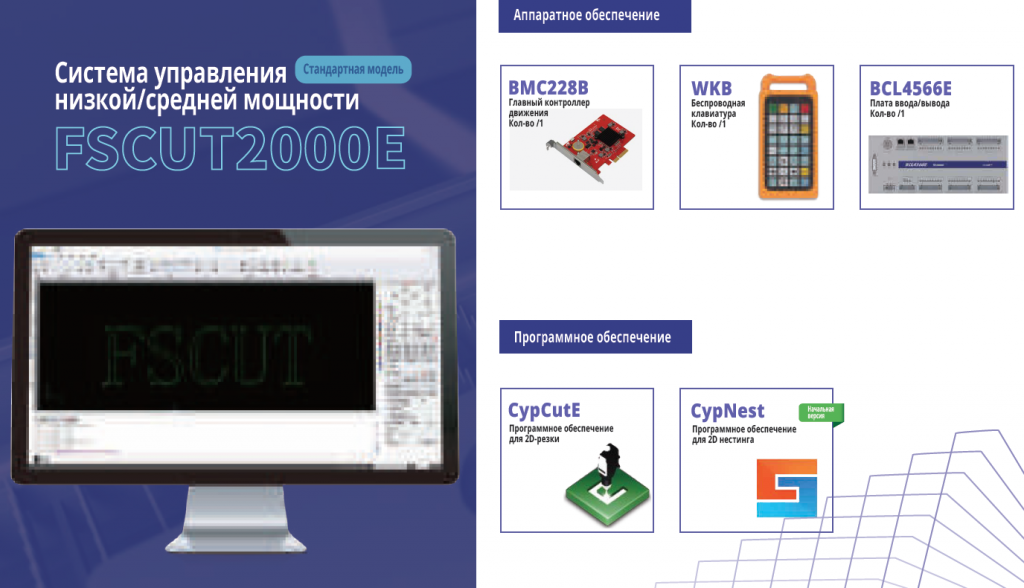

Система управления FSCUT-2000E
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.

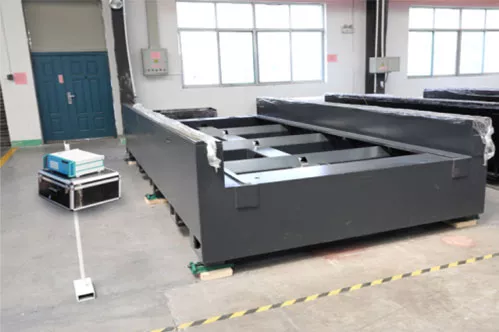

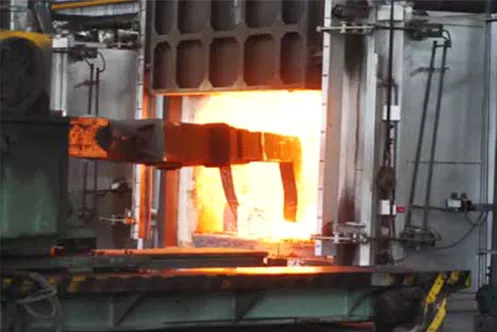

Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость

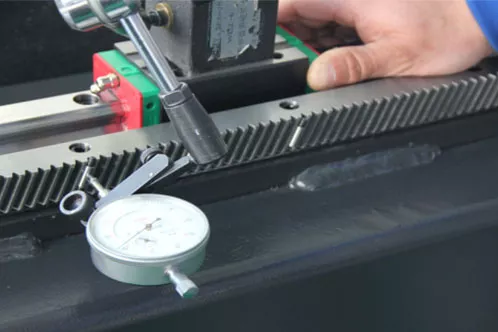

Тест на точность

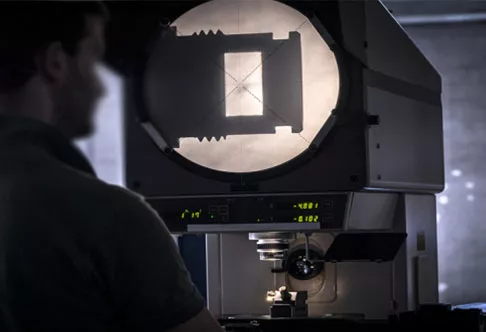

Проверка параметров высокой точности

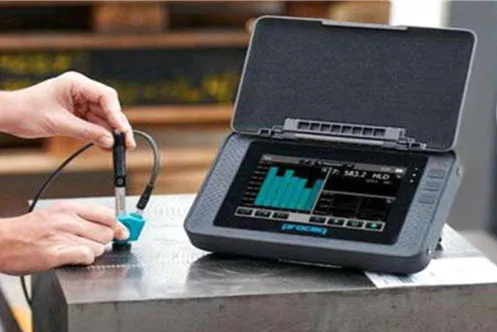

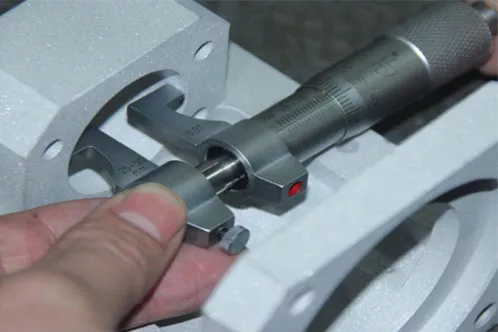

Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение

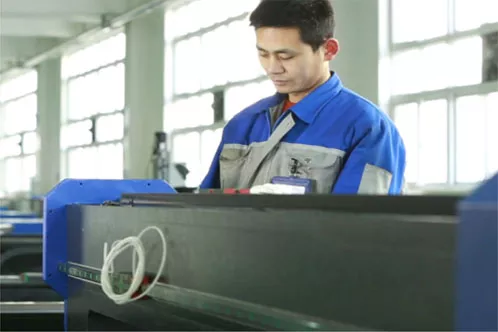

Сборка ведущими техниками

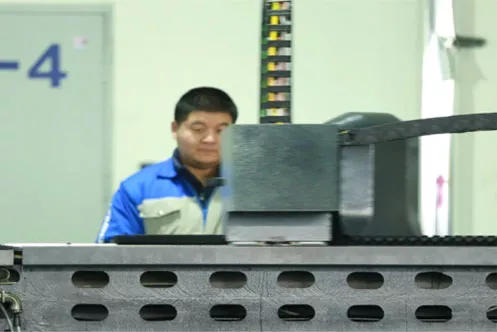

Отладка передающих устройств
Проверка точности резки

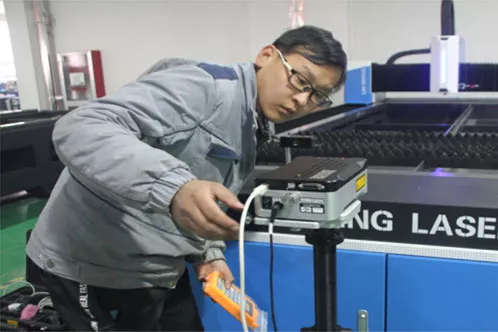

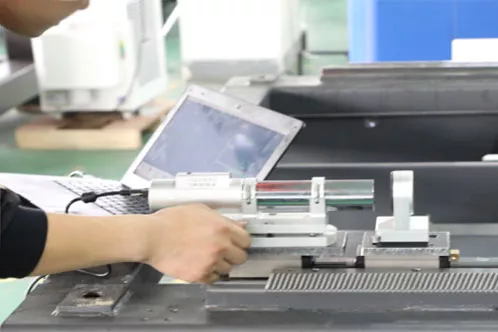

Проверка лазерным интерферометром
Настройка рабочих параметров

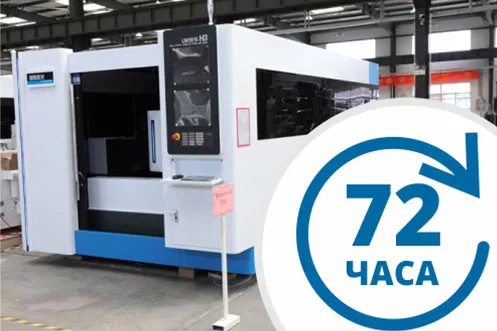

72-часовое испытание станка

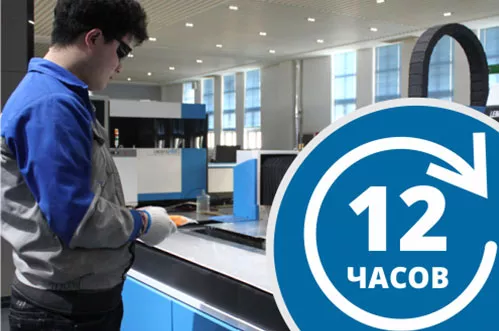

12-часовая проверка на соответствие качества резки

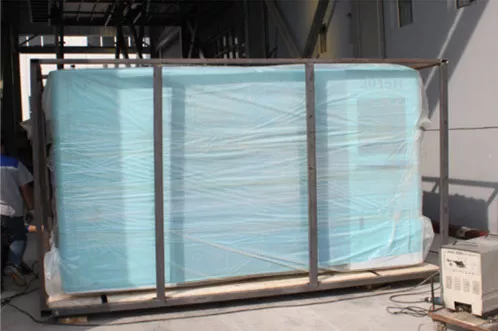

Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
1,5 кВт , 3 кВт , 4 кВт |
|
Размер поля (рабочая область)
|
1300 х 1300 мм |
|
Рама
|
трубная |
|
Защита кабинетного типа
|
Да |
|
Рабочая зона листового металла (мм)
|
1300*1300 |
|
Вытяжка на рабочем столе
|
Стандартная вытяжка |
|
Система управления
|
FSCUT2000E |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Система сменный столов
|
нет |
|
Перемещение по оси X
|
1300 мм |
|
Перемещение по оси Y
|
1300 мм |
|
Перемещение по оси Z
|
160 мм |
|
Точность позиционирования
|
<0,05 мм |
|
Точность повторения (повторное позиционирование)
|
<0.03 мм/м |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
Raytools |
|
Планетарный редуктор
|
Erefat (Германия) |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальное ускорение по X, Y
|
0.5 G |
|
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
|
Минимальная ширина реза (линии)
|
0,3 мм |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Общий вес без упаковки (кг)
|
1750 |
|
Габариты (ДхШхВ), фактические габариты могут отличаться
|
2985*2160*2000 |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
35 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP, DWG |
|
Способ установки
|
напольное |
|
Портал / тип портала
|
литой алюминиевый |
|
Контроллер
|
FSCUT-2000E |
|
Марка сервопривода
|
Schneider Electric |
|
Мощность двигателя по Y, кВт
|
750 Вт |
|
Сертификация
|
CE, ISO |
|
Концевые датчики
|
Индуктивные |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
G |
|

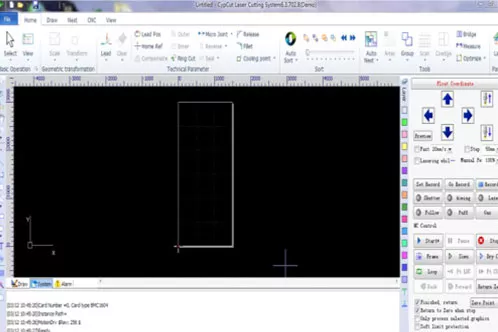

ПО устройства для резки листа (базовая комплектация)
|
CypCut |
|
Программа для ПО Cypcut (опционально)
|
CypNest |
