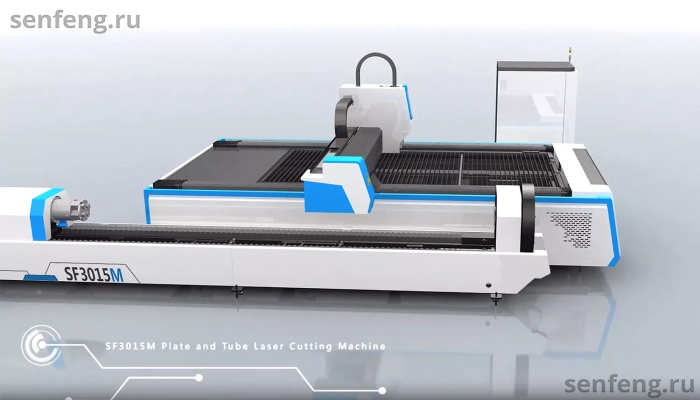

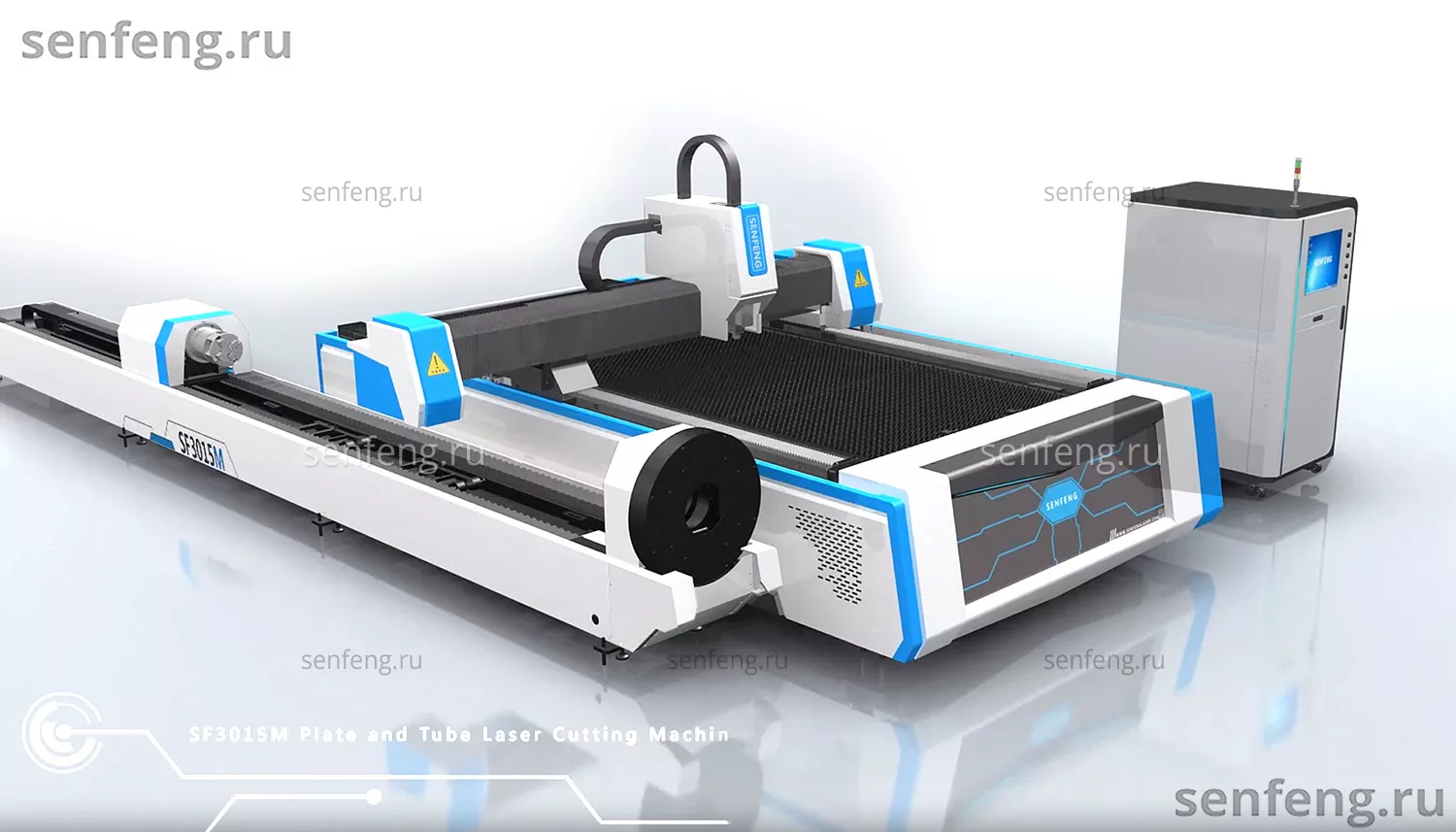

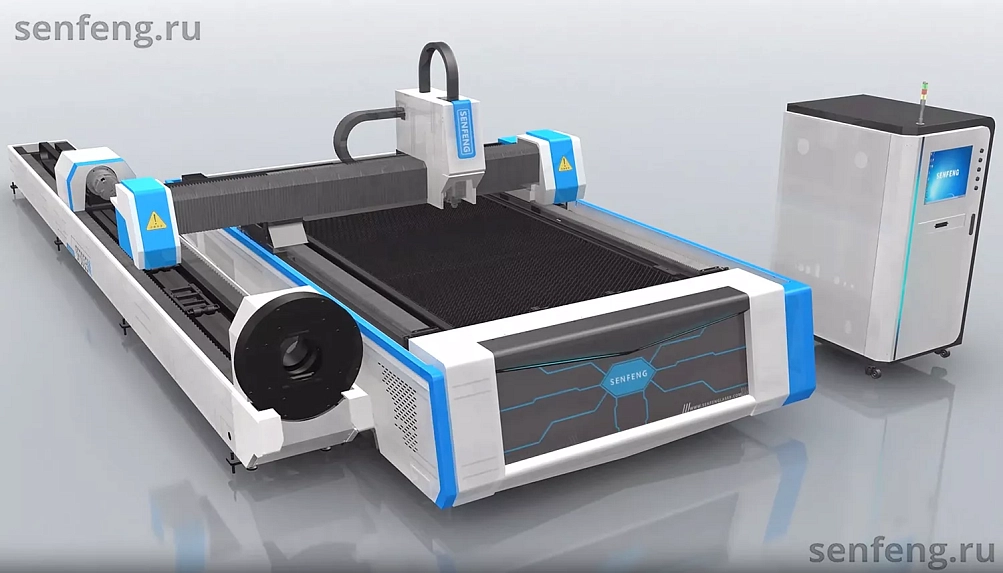

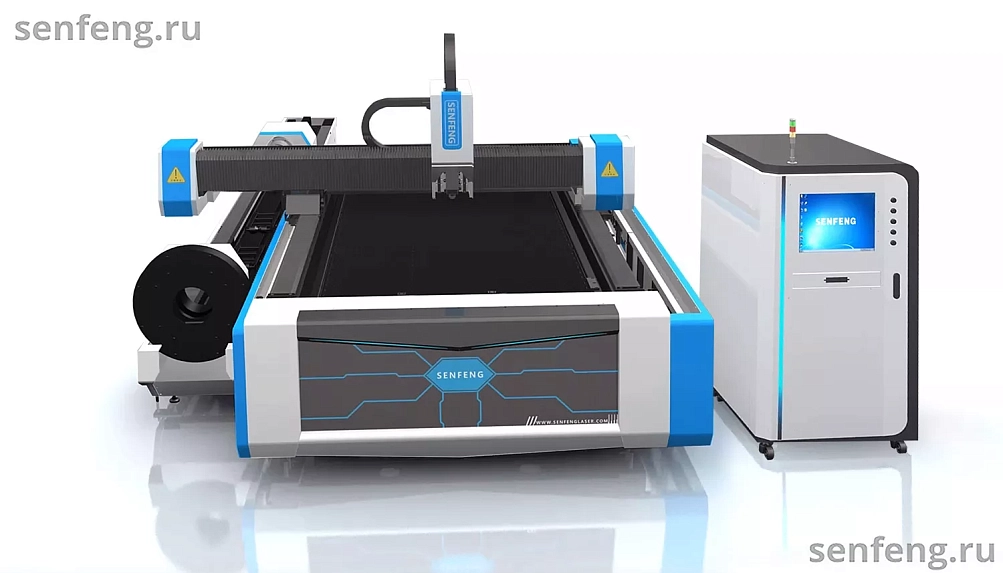

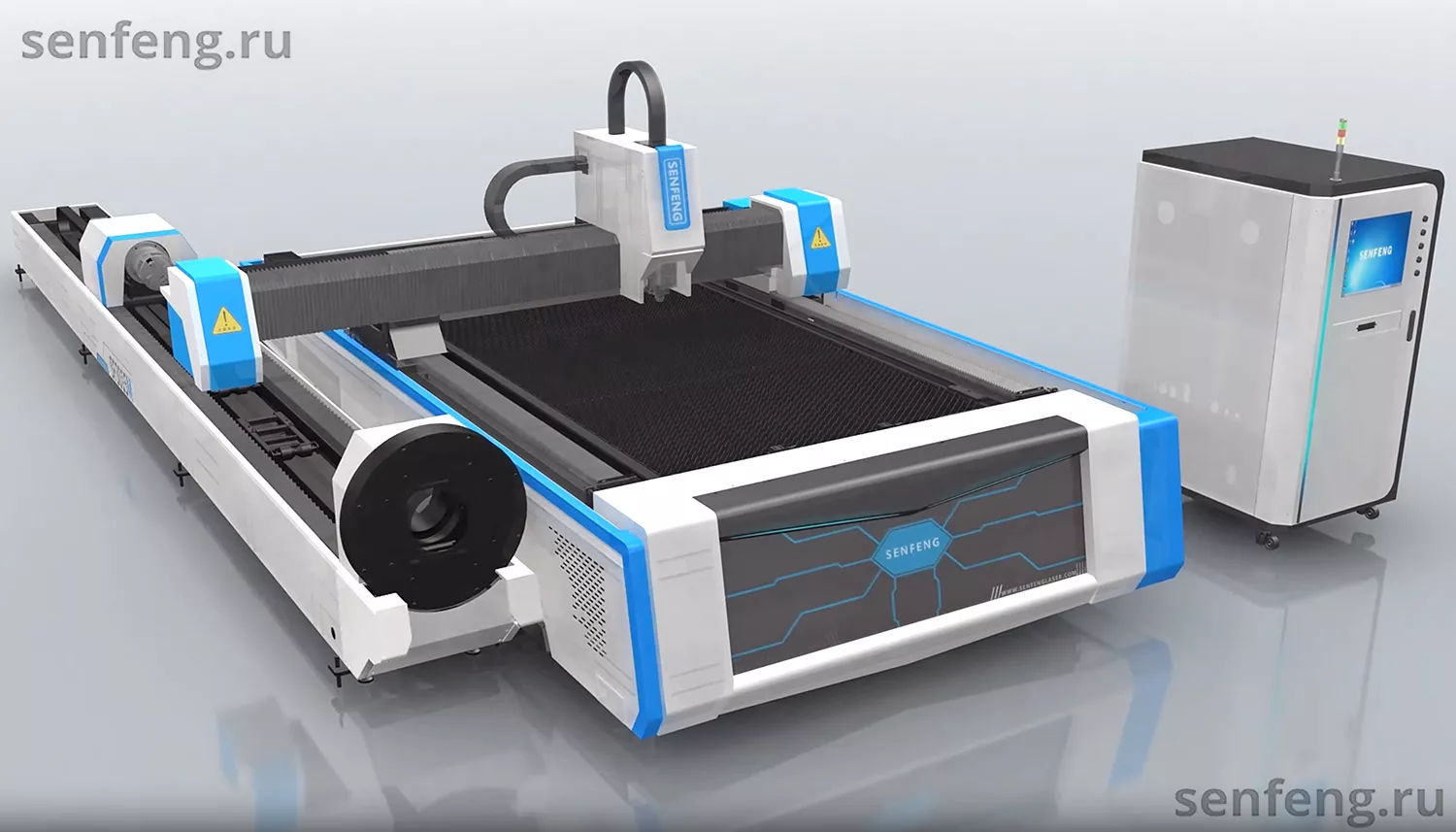

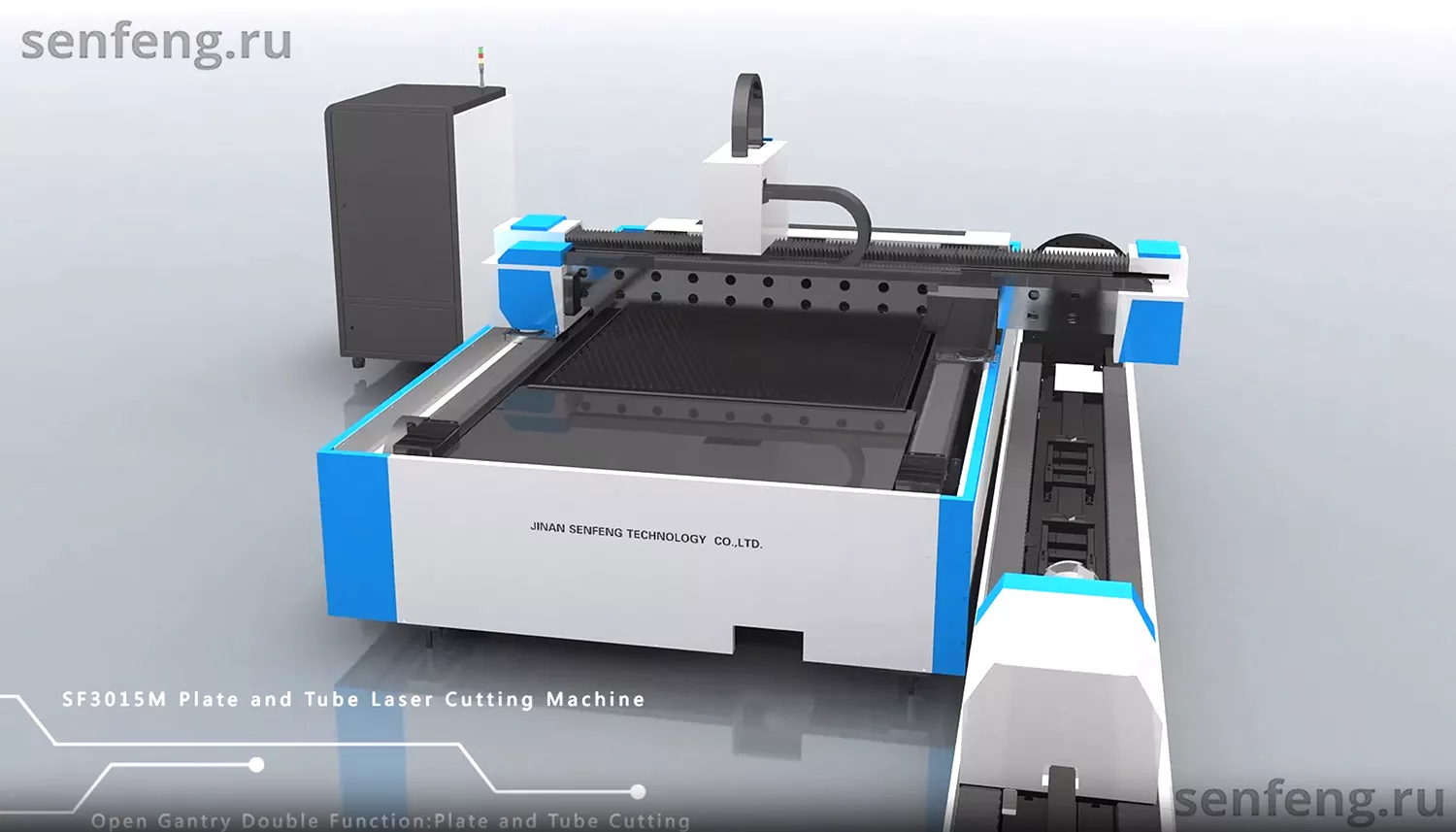

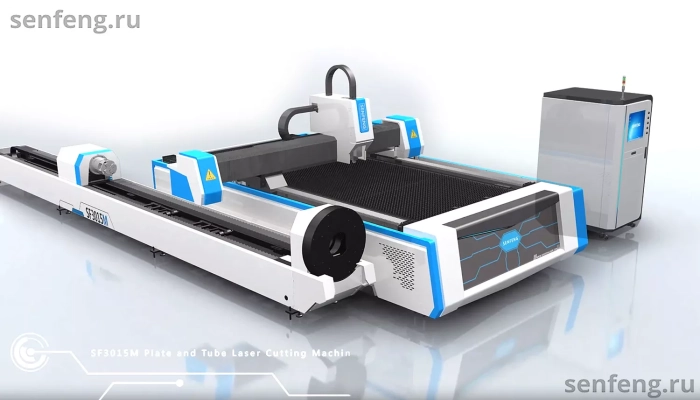

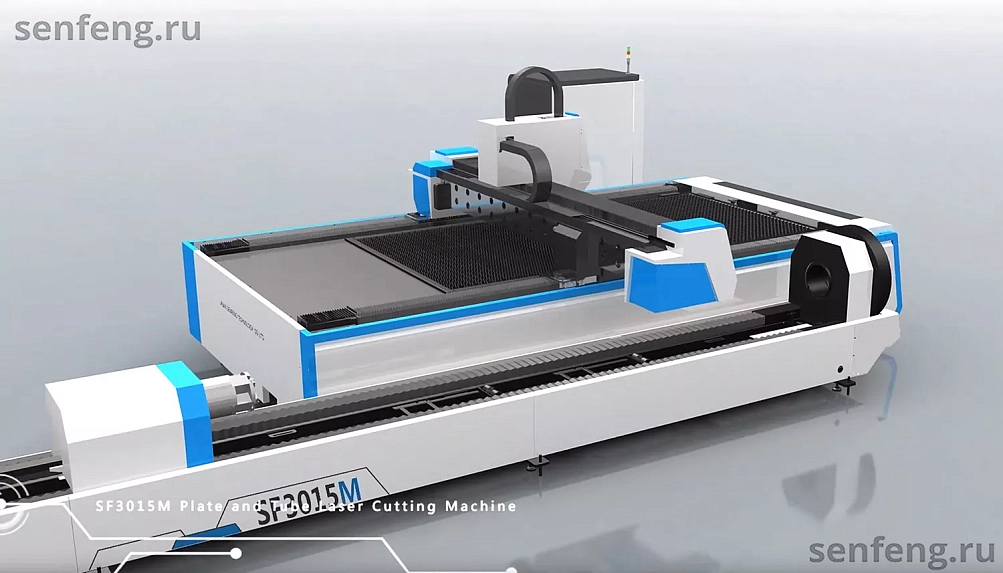

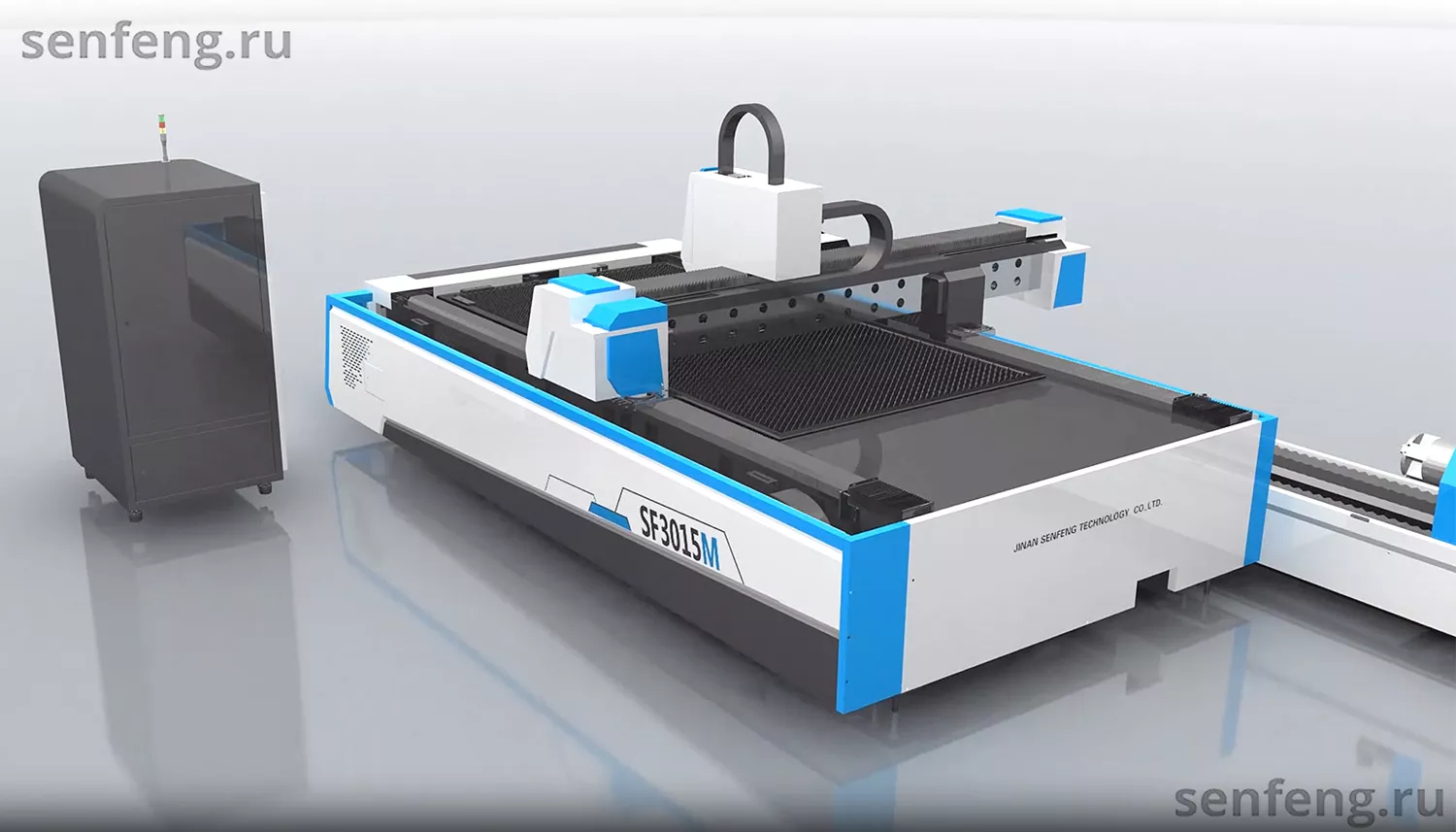

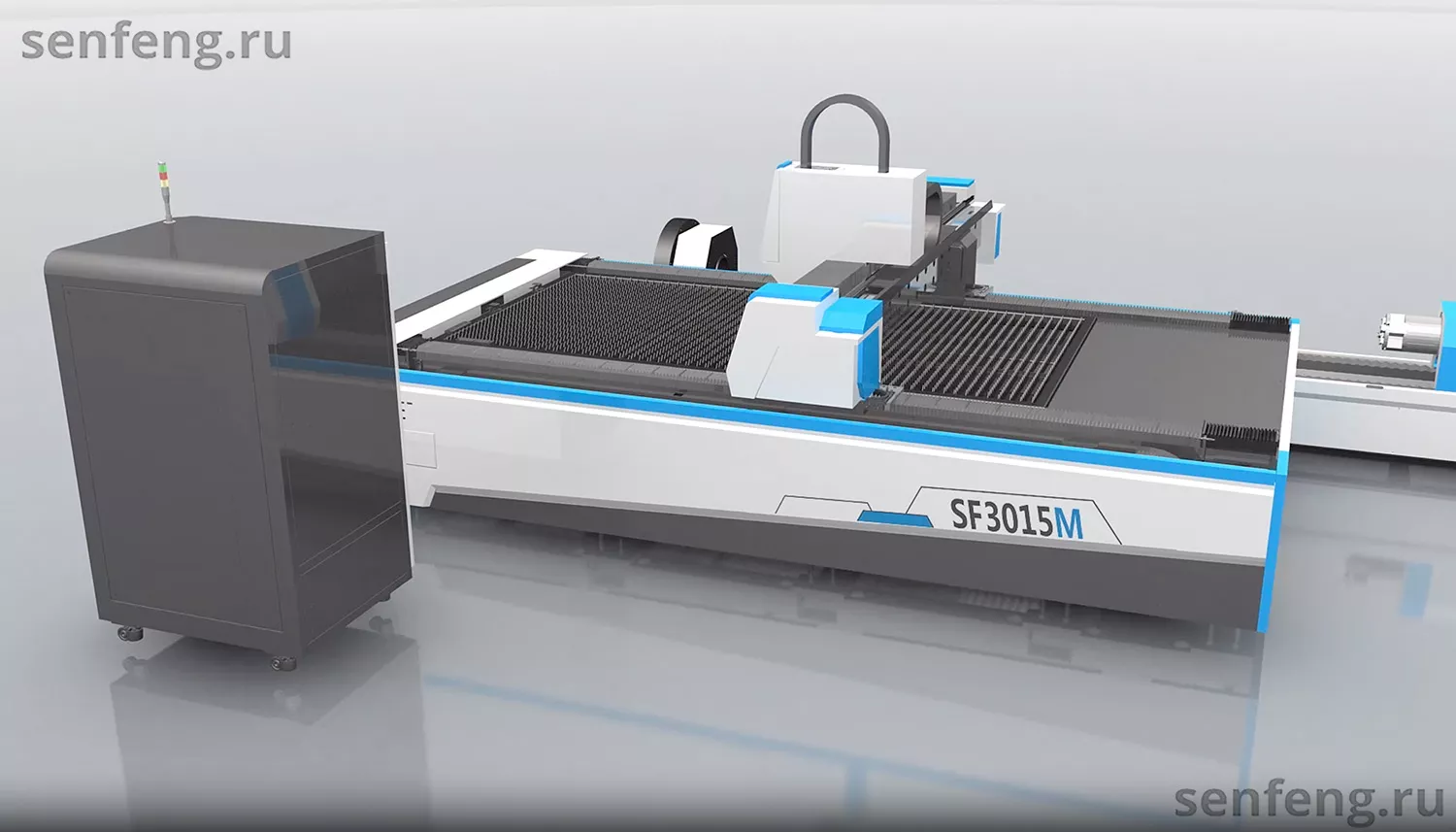

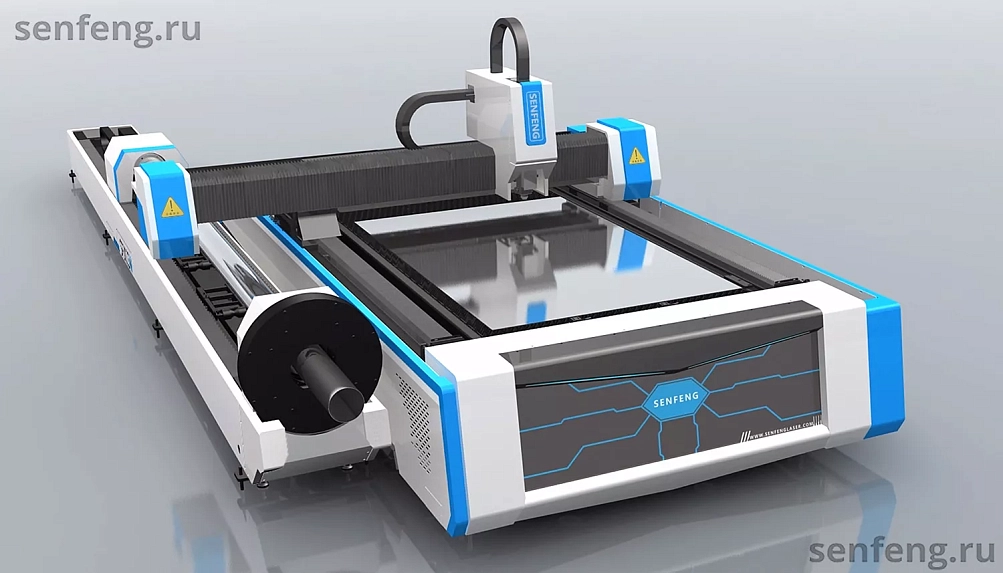

SENFENG SF4015MS – комбинированный лазерный станок открытого типа для резки листового, трубного и профильного проката.
SF4015MS оснащается лазерными излучателями мощностью от 1,5 до 6 кВт и серводвигателями мощностью 2 кВт, которые обеспечивают скорость холостого хода до 120 м/мин и скоростью реза до 50 м/мин. Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров.
SF4015MS позволяет обрабатывать листы размерами до 4000х1500 мм, а также трубы и профили длиной до 6 м. Диаметры круглых труб – от 15 до 220 мм, сечения квадратных труб – от 15х15 до 150х150 мм.

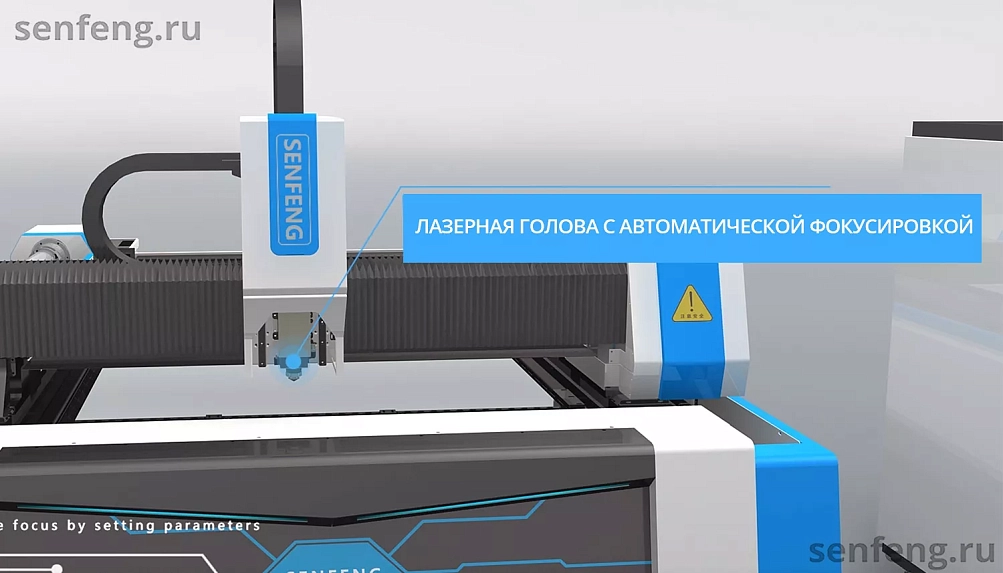

Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Режущие головы BOCI предназначены для станков оптоволоконной лазерной резки мощностью от 6 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Станина для станка серии MS изготавливается посредством сварки листов из высокопрочной стали. Сварная конструкция подвергается термическому отпуску, убирающему остаточные напряжения, и последующей калибровке. Эти операции обеспечивают неизменность геометрии станины, необходимую для высокоточной работы лазерного станка.

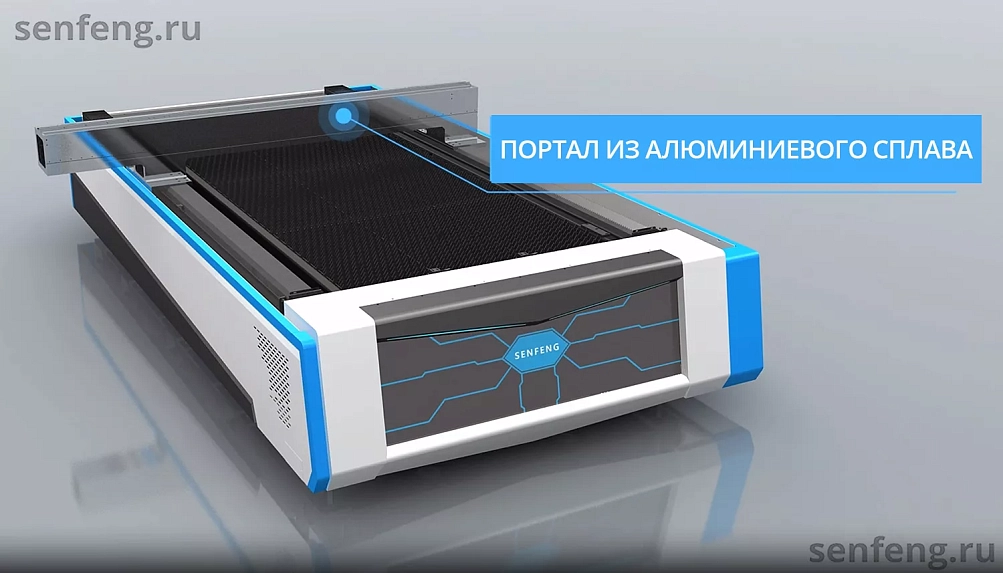

Портал изготовлен из высокопрочного алюминиевого сплава, что позволяет компенсировать большие осевые нагрузки и ускорения вовремя работы оборудования.
- Высокопрочный алюминиевый сплав
- Высокая скорость перемещения до 200 м/мин
- Ускорение до 2,8G
- Долгий срок службы
Компания Raycus - ведущий производитель непрерывных волоконных лазерных источников для применения в промышленности. Это подтверждено международными сертификатами на соответствие мировым стандартам. С момента основания в 2007, компания ведет непрерывное развитие и ставит перед собой самые смелые задачи, цель которых - создание надежных источников высокого уровня.
- Диапазон мощности от 1.5 до 60 кВт
- Широкий спектр длин рабочей волны
- Одномодовая и многомодовая опции
- Низкий амплитудный шум
- Высокая стабильность
- Продолжительный срок эксплуатации диодов накачки
- Ресурс работы до 100 000 часов
- Превосходное качество луча
- Низкая потребляемая мощность
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Серводвигатели Schneider — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы Schneider отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Erefat - известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных
узлов для промышленного применения. Редукторы Erefat обладают высокой точностью, большими передаточными отношениями при небольших размерах, а также низким уровнем шума.
- Надежные
- Рассчитаны на продолжительные периоды работы
- Компактные
- Низкий уровень шума
Компания, ведущий производитель и в области производства и развития линейных направляющих.
- Высокая точность
- Высокая жесткость
- Долгий срок эксплуатации без технического обслуживания
- Очень высокая скорость работы
- Низкий уровень шума
- Плавное перемещение
Косозубая рейка получает все большее распространение в современном станкостроении.
- Повышенная несущая способность
- Работа на высоких скоростях
- Высокая точность перемещения
- Большая площадь зацепления
Автоматическая система подает дозированное количество масла к частям станка с оптимальным интервалом времени.
- Исключает время простоя оборудования на данный вид обслуживания
- Увеличивает эксплуатационный период оборудования
- Сокращает смету расходов на обслуживание техники
- Повышает безопасность условий труда персонала и культуру производства
- Устраняет возможность загрязнения смазки
- Смазывает узлы во время работы станка
Система вытяжной вентиляции предназначена для удаления продуктов горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект включены гофротрубы для организации полноценной системы вытяжной вентиляции.
- Эффективная вытяжка продуктов горения
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы системы
Процесс управления станком оператор осуществляет с помощью операторской панели размещенной в электротехническом шкафу. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Контакторы
- Автоматы
- Трёхфазный преобразователь тока
- Трансформатор к драйверам
- Драйверы
- Независимый емкостный контроллер высоты BCS (труборез)
Программное обеспечение:
- ОП Windows
- FSCUT3000DE
Контроллер управляет сервоприводом оси Х, 2-мя сервоприводами оси Y, сервоприводом оси Z через внешний ТНC BCS100E и сервоприводом поворотной оси W. Набор состоит из: FSCUT3000DE, плата коммутации BOB, BCS100Е, беспроводной пульт управления и кабели. Поддерживается программное обеспечение CypCut+TubePro.
Модели комбинированных станков Senfeng серии MS открытого типа
Сравнительная таблица трех моделей станков SENFENG серии MS: SF3015MS, SF4015MS и SF6015MS.Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
1,5 кВт , 2 кВт , 3 кВт , 4 кВт , 6 кВт |
|
Размер поля (рабочая область)
|
4000 х 1500 мм |
|
Рама
|
листовая |
|
Рабочая зона листового металла (мм)
|
4000*1500 |
|
Вытяжка на рабочем столе
|
Стандартная вытяжка |
|
Длина заготовки трубного металлопроката (базовая комплектация)
|
6 метров |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Точность позиционирования
|
<0,03 мм |
|
Точность повторения (повторное позиционирование)
|
<0,02 мм |
|
Обрабатываемые материалы
|
Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
Raytools/Boci (опция от 6 кВт) |
|
Планетарный редуктор
|
Erefat (Германия) |
|
Максимальное ускорение по X, Y
|
1.2 G |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Мин. диаметр трубы
|
15 мм |
|
Макс. диаметр трубы
|
220 мм |
|
Мин. размер профиля (труба квадратного сечения)
|
15х15 мм |
|
Макс. размер профиля (труба квадратного сечения)
|
150х150 мм |
|
Тип зажима заготовки(базовая комплектация)
|
Пневматический |
|
Общий вес без упаковки (кг)
|
>5000 |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
120 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
50 м/мин |
|
Мощность, кВт
|
1,5-6 |
|
Контроллер
|
FSCUT3000DE |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы Schneider 1,8 кВт |
|
Марка сервопривода
|
Schneider Electric |
|
Газ
|
азот |
|
Дополнительный газ
|
кислород, азот |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
MS |
|
ПО устройства для резки труб и профилей (базовая комплектация)
|
TubePro |
|
Программа для ПО TubePro (опционально)
|
TubesT |
|
Программа для ПО TubePro (базовая комплектация)
|
TubesT-Lite |
|
ПО устройства для резки листа (базовая комплектация)
|
CypCut |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
ПОРЯДОК ОПЛАТЫ
В случае заказа оборудования на заводе действует следующий порядок оплаты:
- 20% от суммы Договора – в течение 5 календарных дней после подписания;
- 75% от суммы Договора – в течение 3 календарных дней после получения уведомления о готовности к отгрузке оборудования с завода-изготовителя;
- 5% от суммы Договора – в течение 3 календарных дней после завершения ПНР и подписания акта приемки.
При заказе оборудования со склада порядок несколько проще:
- 80% от суммы Договора – в течение 5 календарных дней после подписания;
- 20% от суммы Договора – в течение 3 календарных дней после подписания Акта пусконаладки.
По желанию клиента возможно увеличение размера любого из платежей при условии, что предыдущие останутся не меньше указанных (например, при заказе на заводе второй платёж может превышать указанные 75%, но первый всё равно будет не менее 20%). В случае, если заказчик решит воспользоваться лизингом, порядок оплаты будет определяться договором с лизинговой компанией. Подробнее о лизинге – здесь.
ООО “Технограв” обеспечивает доставку приобретённого оборудования до места, указанного покупателем.
ВНИМАНИЕ !Помимо оборудования, ООО “Технограв” поставляет запасные части и расходные материалы. Их доставка производится транспортными компаниями – либо по адресу, указанному заказчиком, либо до склада транспортной компании с последующим самовывозом силами заказчика. Кроме того, некоторые расходники могут быть доставлены техническими специалистами ООО “Технограв” при их выезде на объект клиента.
Разгрузку оборудования, доставленного по указанному адресу, покупатель производит самостоятельно и за свой счёт.
ДОКУМЕНТЫ
Вместе с оборудованием заказчик получает стандартный набор документов:
- УПД (подписанная скан-копия).
- руководство по эксплуатации оборудования на русском языке (электронная версия);
- руководство по эксплуатации ПО на русском языке (электронная версия);
- паспорт оборудования.
Везде, где есть такая возможность, мы используем ЭДО, поскольку это позволяет ускорить и упростить обмен документами, а также существенно снижает вероятность возникновения ошибок.
Помимо поставки лазерных станков, компания обеспечивает :
- поставку дополнительного оборудования, без которого эти станки работать не смогут;
- бесперебойное снабжение всеми необходимыми комплектующими и расходными материалами (кроме газов);
- предоставление технической поддержки (от устных консультаций до отправки ремонтных бригад) как в течение гарантийного срока, так и после его окончания.
