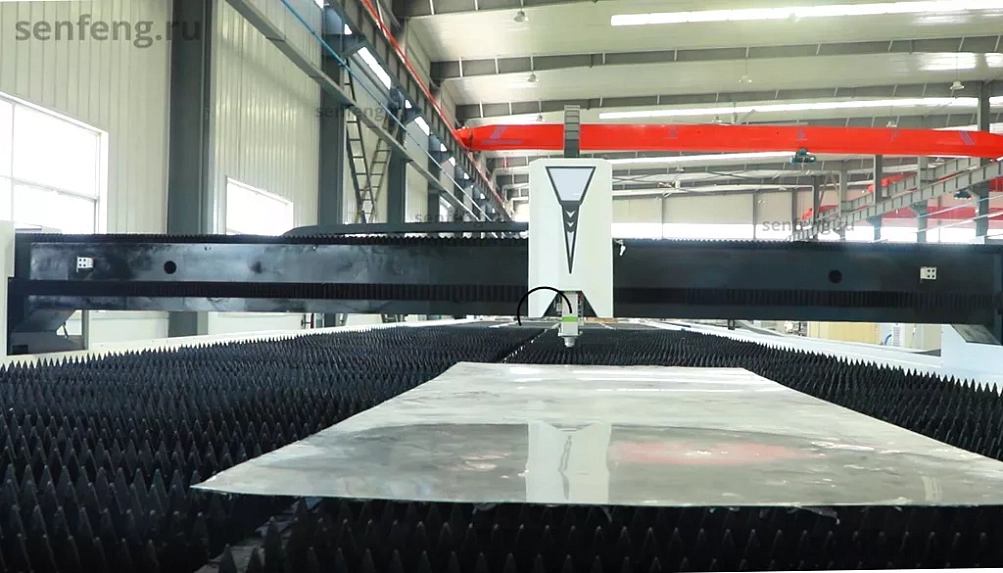

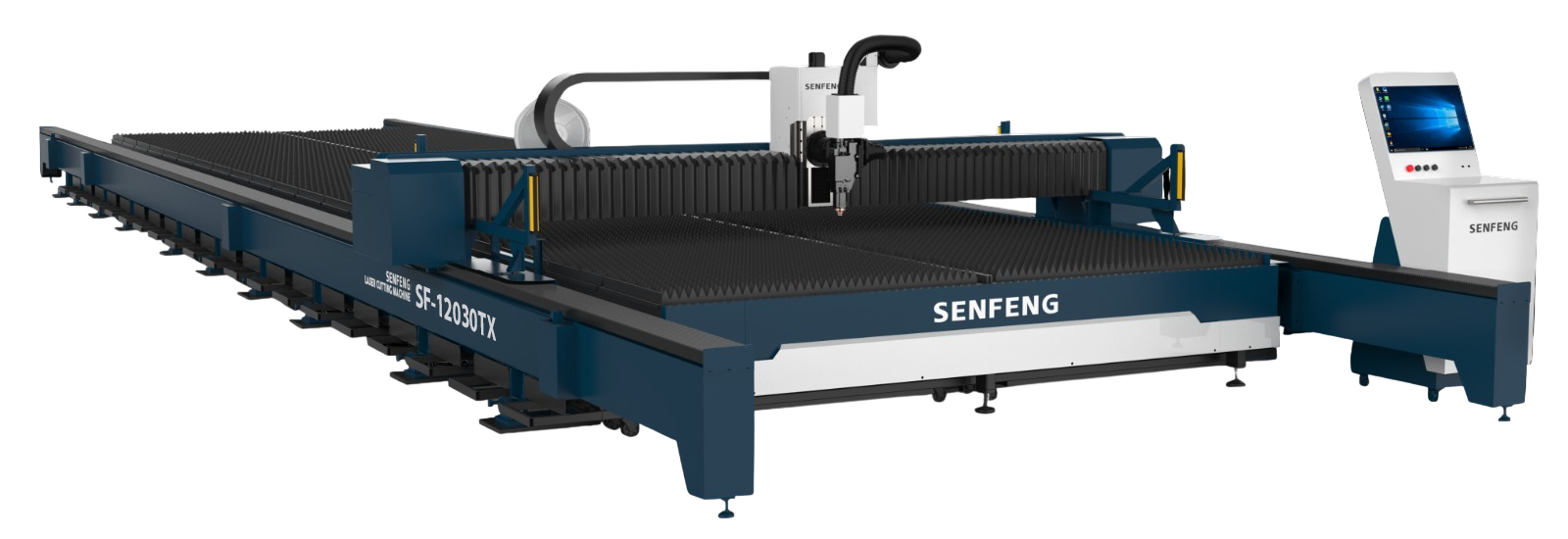

SENFENG SF12030TX – широкоформатный оптоволоконный лазерный станок открытого типа для резки листового металла под углом до ± 45 °.
SF12030TX оснащается лазерными излучателями мощностью от 6 до 60 кВт и серводвигателями мощностью от 2 до 4,4 кВт, которые обеспечивают перемещение портала со скоростью до 80 м/мин и ускорением до 2,8G. Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров.

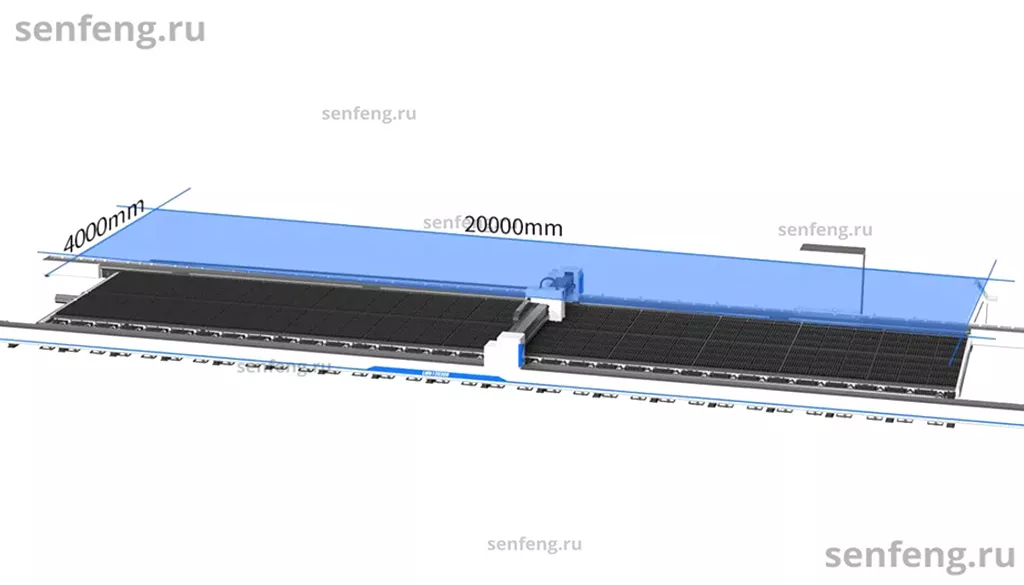

SF12030TX позволяет обрабатывать листы размерами до 12000х3000 мм.
Лазерные станки серии TX в стандартной комплектации предлагают резку металлических листов со скосом. Лазерная голова может выполнять обычную прямую резку под углом 0° , а также резку со скосом под углом до 45°на плоскости. Станок также может выполнять резку со скосом по осям V, X, Y за один проход и другие фаски.

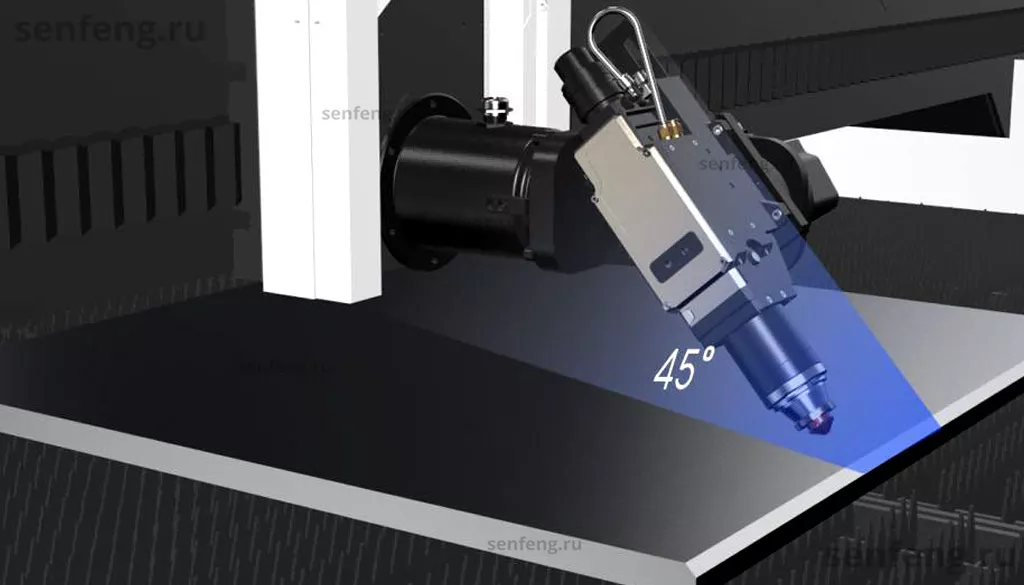

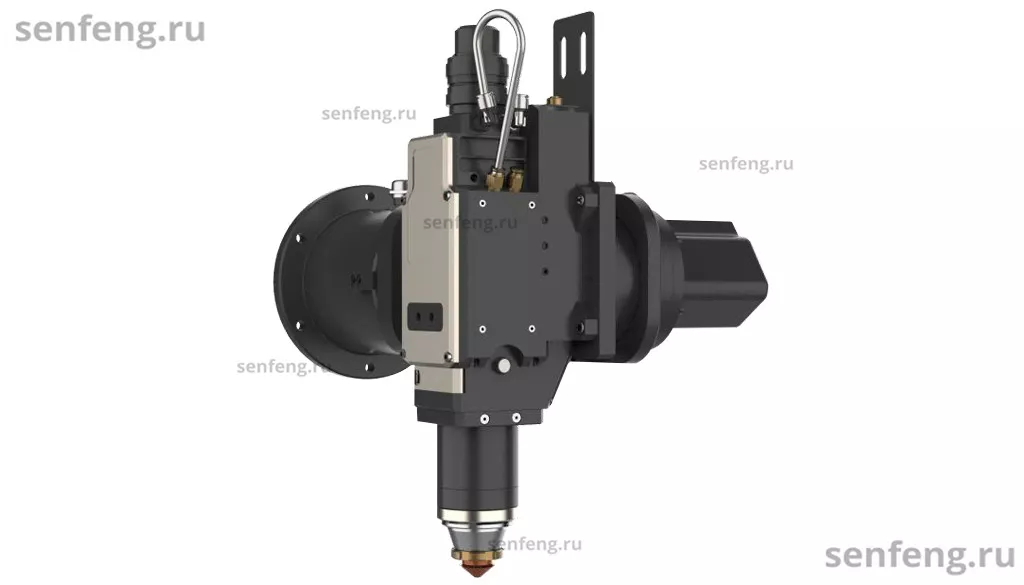

3D режущая голова: коническая резка и формовка
- Оснащенная трехмерной пятиосевой системой управления FSCUT9100, мощная режущая голова Boci серии BLT обеспечивает максимальный угол косой резки до 45°.
- Одноразовая формовка V, X, Y типов.
- Процессы сокращаются, повышая эффективность обработки металлических пластин.

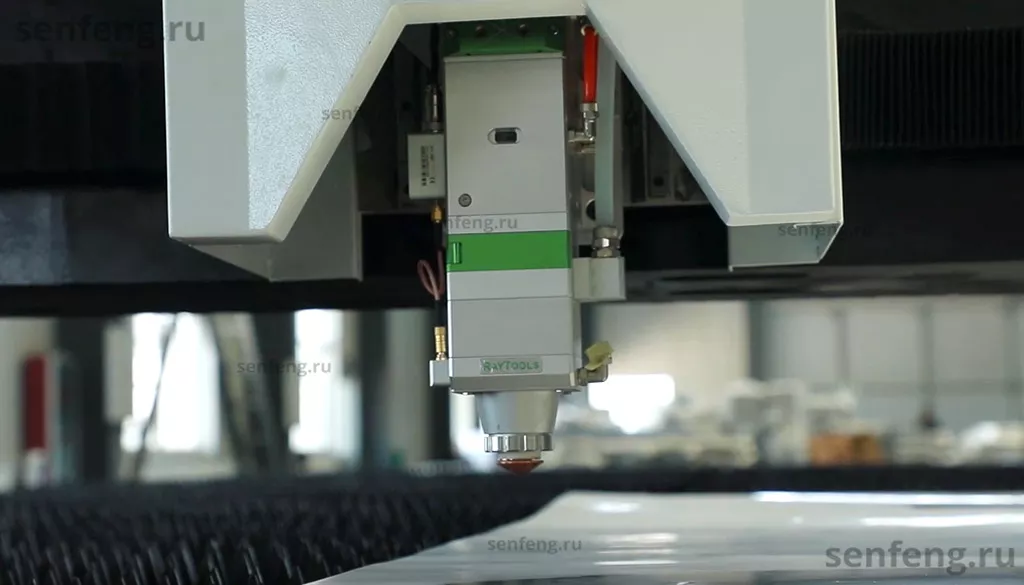

Режущая голова BOCI
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 60 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Особо прочная станина
Усиленная сварная станина для станков серии TX изготовлена из листов высокопрочной стали 12 мм. с большим содержанием углерода. Конструкция подвергается отжигу при высоких температурах, становится прочной и износоустойчивой. Эти характеристики дают качественный, стабильный и точный рез заготовки. Поставляется с графитовой и медной защитой от прожига.

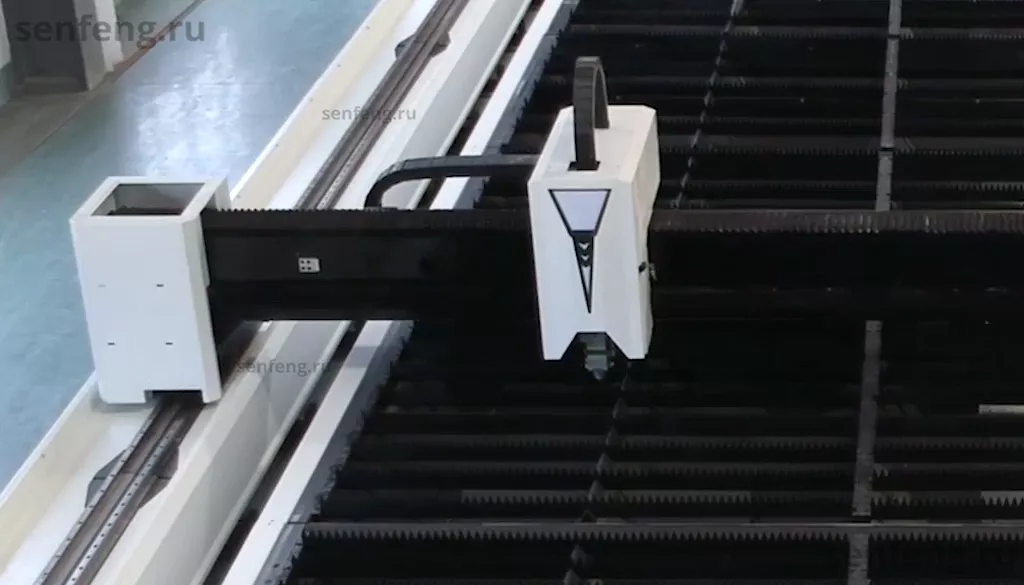

Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 80 м/мин
- Ускорения до 2,8G
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Защитное световое поле в зоне реза
Обеспечивает защиту персонала от лазерного излучения. Инфракрасные излучатели создают световое поле. Когда посторонний предмет попадает в рабочую зону, процесс резки останавливается. Это обеспечивает высокий уровень безопасности персонала на производстве.
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Сервоприводы FUJI / Inovance
Серводвигатели FUJI — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы FUJI отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Редукторы Motoreducer
Motoreducer — всемирно известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных узлов для промышленного применения. Для редукторов Motoreducer характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точностью
- Надежность
- Низкий уровень шума
Направляющие Senfeng
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубая передача рейка-шестерня
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Автоматическая система смазки
Автоматическая система обеспечивает смазку узлов и деталей прямо во время работы, подавая необходимое количество масла в нужное место в нужное время.
- Исключает простои оборудования во время смазки
- Увеличивает срок эксплуатации оборудования
- Снижает расходы на обслуживание
- Повышает безопасность условий труда
- Устраняет возможность загрязнения смазки
Автоматическое устройство распределения вспомогательного газа
- Оснащен системой с тремя различными газами: воздух, азот (300psi), кислород. Каждый может индивидуально контролироваться по расходу и давлению.
- Программный терминал оборудования настроен на автоматический выбор функции вспомогательного газа. Тип и давление вспомогательного газа могут быть автоматически установлены и выбраны с помощью программы числового управления, без ручного управления.
- Давление сжатого воздуха и кислорода можно регулировать в диапазоне от 150 мБар до 6 Бар, а давление азота можно регулировать в диапазоне от 150 мБар до 25 Бар.
- Фактическое давление воздуха на выходе из режущей головки можно легко считывать и отображать на панели в режиме реального времени.

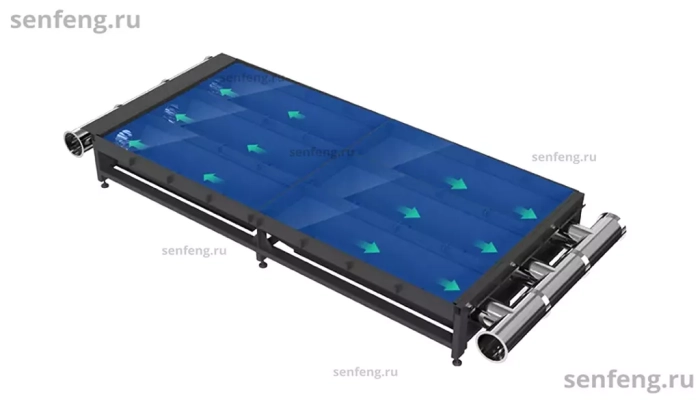

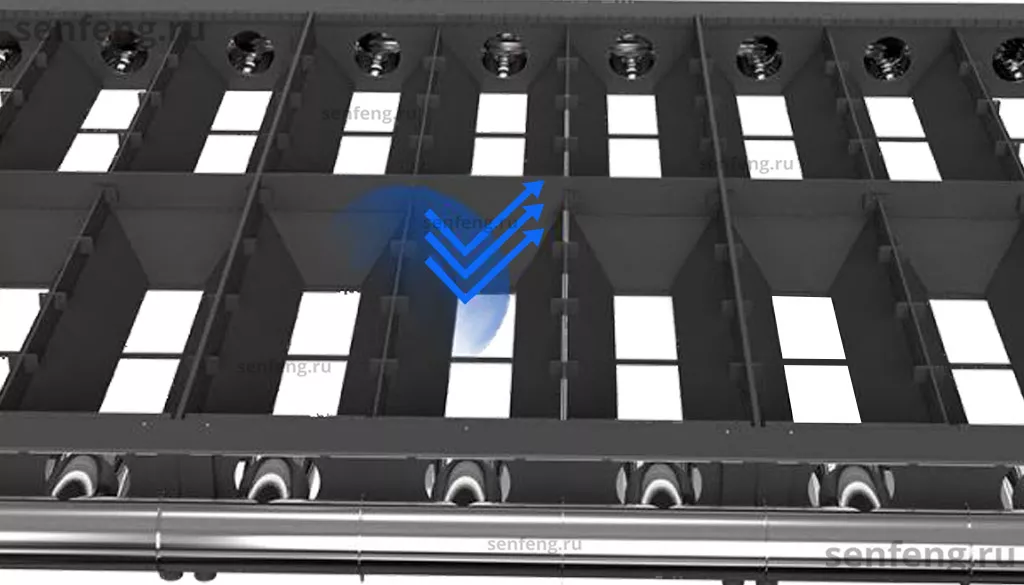

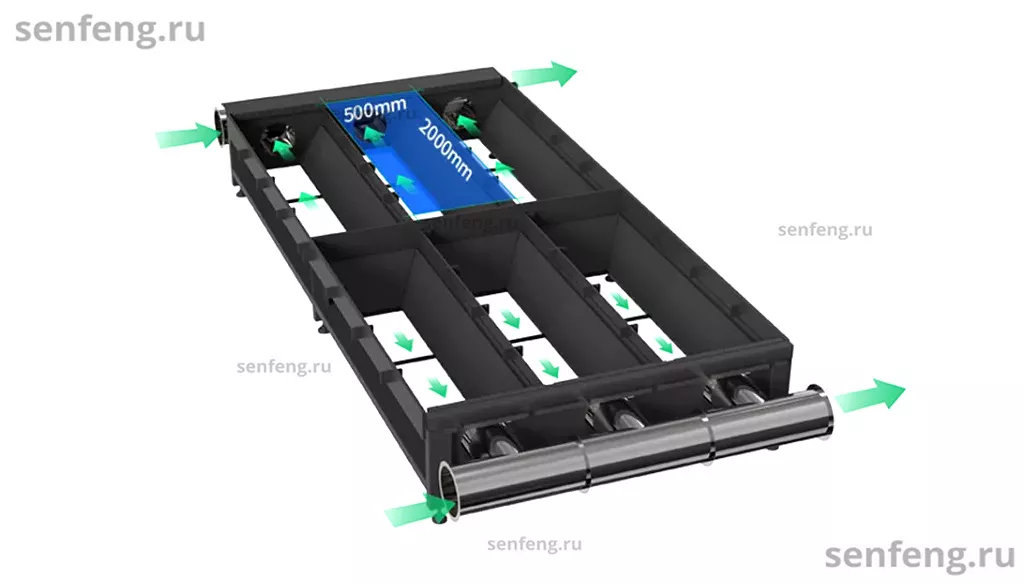

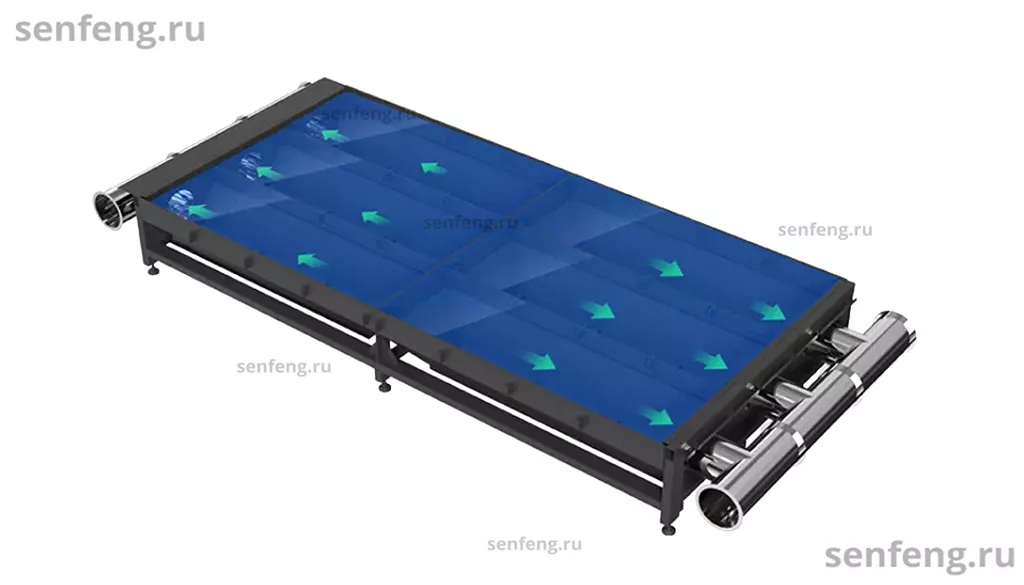

Интеллектуальная двойная система удаления пыли и продуктов горения
Смарт-функции и экологичностьСистема «умного» пылеудаления разделена в зоне реза на секции для выпуска отработанного газа и продуктов горения с периодичностью по времени
в соответствии с текущим процессом резки.
Особенности:
Система вытяжной вентиляции
Обеспечивает защиту персонала и чувствительного к загрязнениям оптического оборудования (линзы, зеркала). Комплект поставки включает гофротрубы, необходимые для организации полноценной системы вытяжной вентиляции.
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем
Панель управления
Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Система управления FSCUT 9100
Интеллектуальная система управления FSCUT9100 разработана для высокомощных станков лазерной резки листового металла (до 60 кВт) с возможностью 3D-резки. Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Система управления FSCUT9100 используется для точной пятиосевой (3D) обработки листового металла больших размеров.
Поддерживает такие функции как:
· Поддержка фасок V/Y/X/K и специальных типов градиентных фасок
· Отслеживание и исправление в реальном времени качества реза.
· Автоматическая повторная резка
· Безшлаковая резка
· Высокоскоростное определение кромки заготовки
· Отметка зоны реза и поиск центра окружности
· Поддержка косой резки под углом до 45°
· Многопозиционная обработка и визуальное определение остатка
· Нестинг (ПО CypNest)
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1500 станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
6 кВт , 12 кВт , 20 кВт , 30 кВт , 40 кВт , 60 кВт |
|
Размер поля (рабочая область)
|
12000 х 3000 мм |
|
Рама
|
листовая |
|
Защита кабинетного типа
|
Нет |
|
Рабочая зона листового металла (мм)
|
12000*3000 |
|
Максимальная нагрузка СТОЛ (кг)
|
8500 |
|
Вытяжка на рабочем столе
|
Секционная вытяжка |
|
Система управления
|
FSCUT9100 |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Перемещение по оси X
|
3000 мм |
|
Перемещение по оси Y
|
12000 мм |
|
Перемещение по оси Z
|
320 мм |
|
Точность позиционирования
|
±0,1/1000 мм |
|
Точность повторения (повторное позиционирование)
|
±0,1 мм |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
BOCI |
|
Планетарный редуктор
|
Erefat (Германия) |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальная толщина резки углеродистой стали (мм)
|
100 |
|
Максимальная толщина резки нержавеющей стали (мм)
|
80 |
|
Максимальное ускорение по X, Y
|
2.8 G |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Объем оперативной памяти
|
2 Гб |
|
Общий вес без упаковки (кг)
|
14000 |
|
Максимальная нагрузка стола (кг)
|
8500 |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
50 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP, DWG, Auto CAD, Corel Draw |
|
Угол обработки скос
|
± 45 ° |
|
Портал / тип портала
|
литой алюминиевый |
|
Контроллер
|
FSCUT9100 |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы FUJI 4,4 кВт / Inovance |
|
Марка сервопривода
|
FUJI Electric / Inovance |
|
Сертификация
|
CE, ISO |
|
Концевые датчики
|
Индуктивные |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Параметры мощности, напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
TX |
|
ПО устройства для резки листа (базовая комплектация)
|
HypCut |
|
Программа для ПО HypCut (базовая)
|
CypNest |
