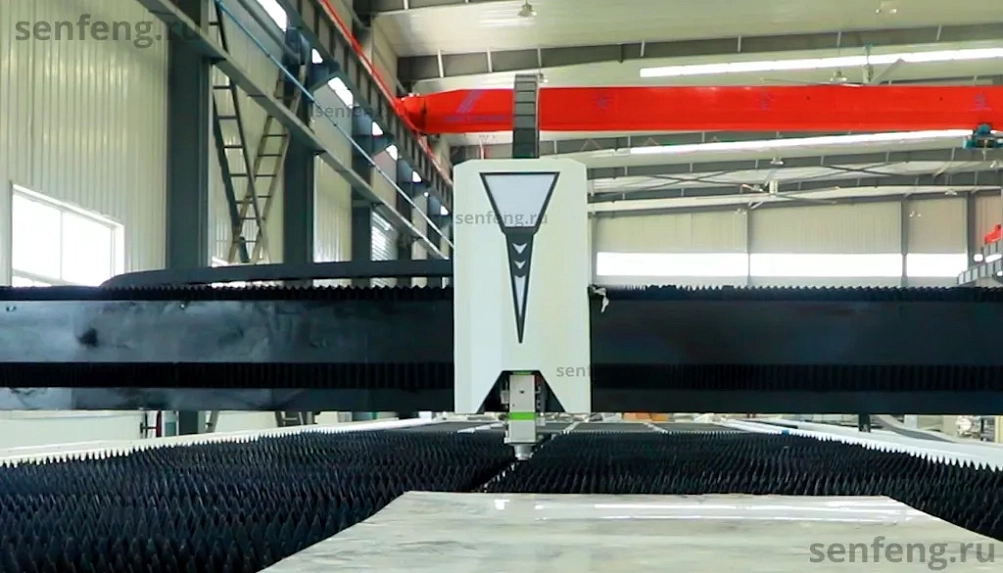

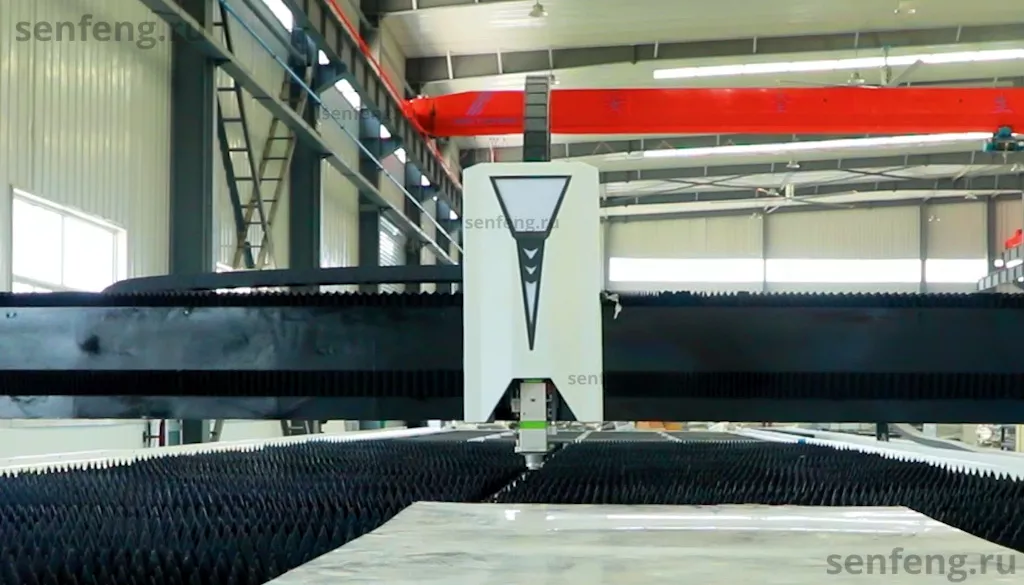

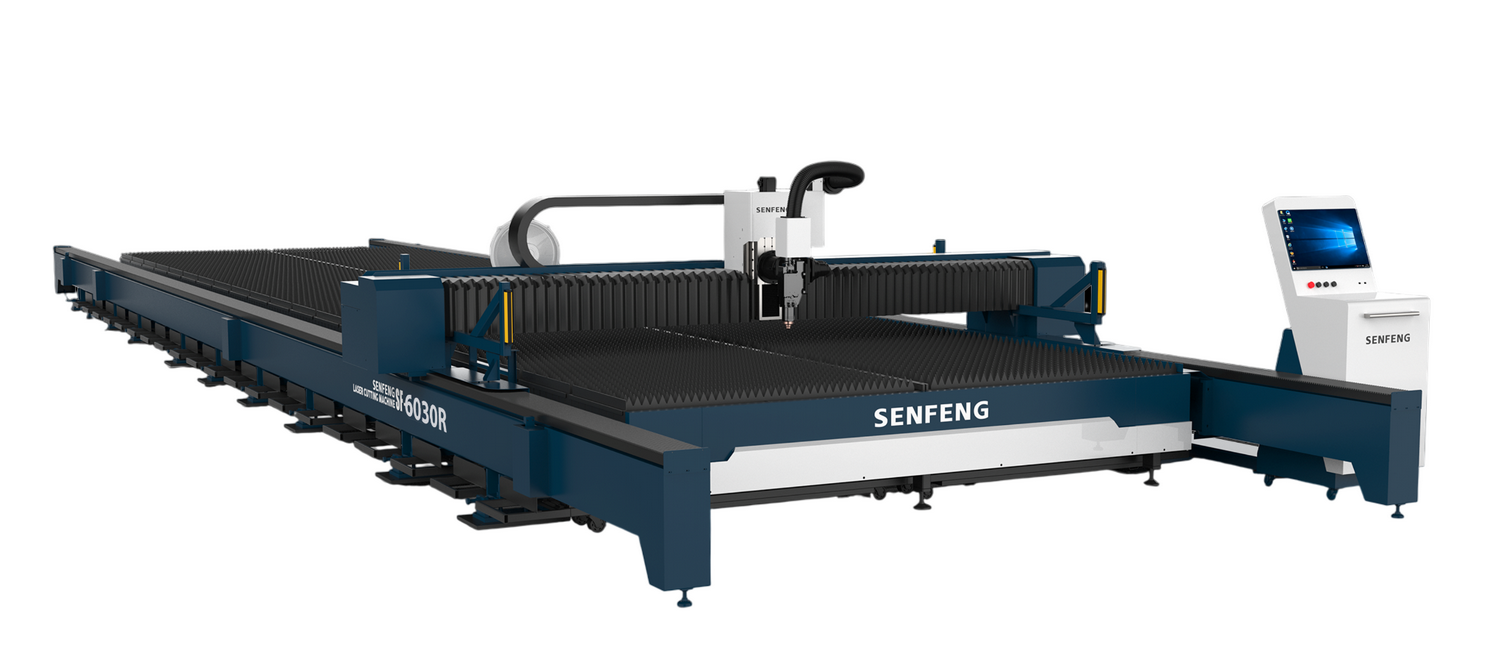

SENFENG SF6030R – широкоформатный лазерный станок открытого типа для резки листового проката.
SF6030R оснащается лазерными излучателями мощностью от 6 до 100 кВт и серводвигателями мощностью до 4,4 кВт, которые обеспечивают перемещение портала со скоростью до 80 м/мин. Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров.
SF6030R позволяет обрабатывать листы размерами до 6000х3000 мм.

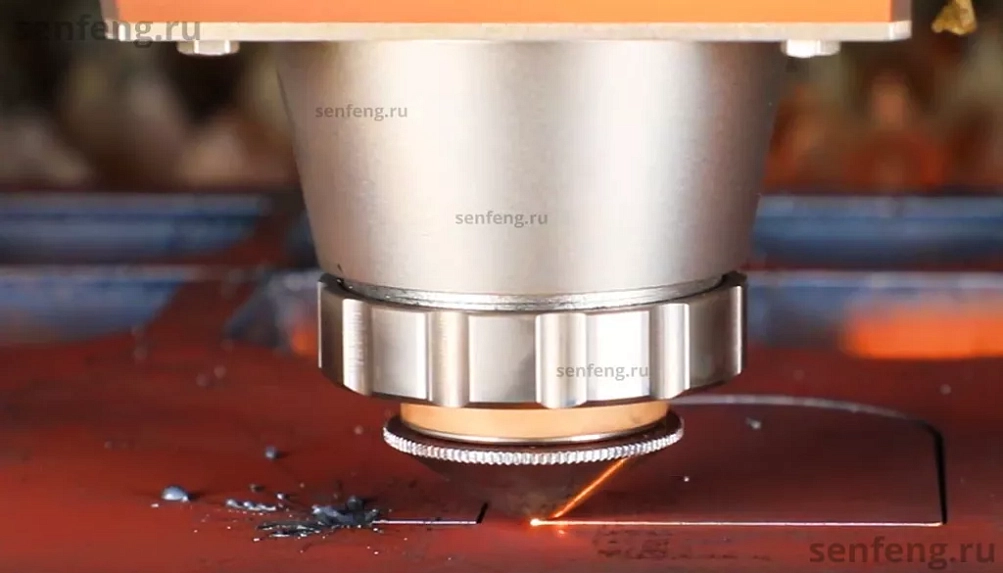

Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 100 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз

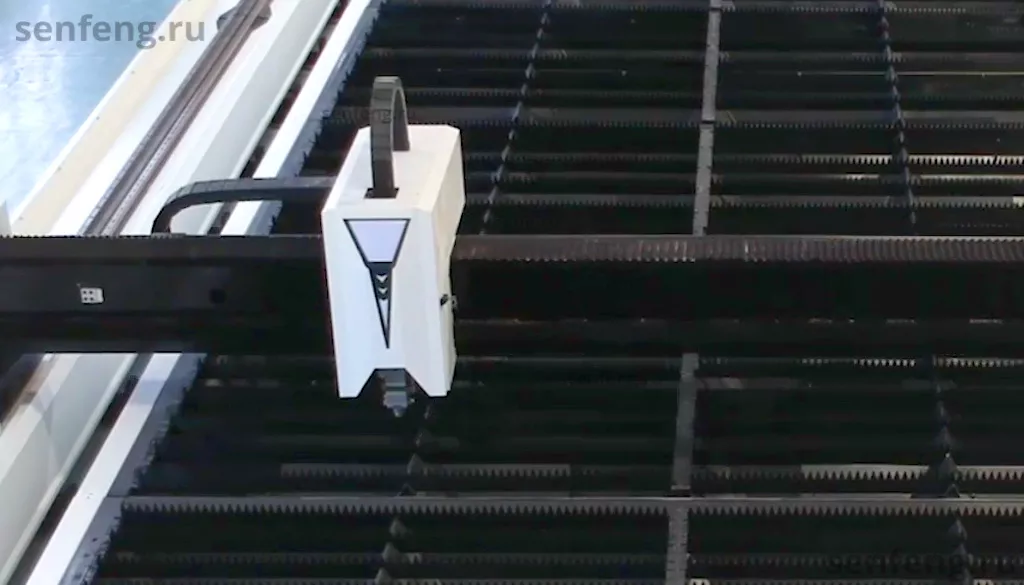

Усиленная сварная станина для станков серии R изготовлена из листов высокопрочной стали с большим содержанием углерода. Конструкция подвергается отжигу при высоких температурах, становится прочной и износоустойчивой. Эти характеристики дают качественный, стабильный и точный рез заготовки. Поставляется с пластинами из огнеупорного кирпича для защиты от прожига, либо с графитовой защитой (опция).
Длина станины может варьироваться от 6 до 16 м (только для модели SF16030R) для обеспечения потребностей различных отраслей промышленности в обработке больших и сверхбольших листов металлопроката.
После сварки, конструкция портала проходит дробеструйную обработку, отжиг и естественное старение. Благодаря чему портал имеет превосходное качество поверхности, жесткость и прочность для длительной интенсивной эксплуатации.
- Скорость перемещения до 80 м/мин
- Ускорение до 1G
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Обеспечивает защиту персонала от лазерного излучения. Инфракрасные излучатели создают световое поле. Когда посторонний предмет попадает в рабочую зону, процесс резки останавливается. Это обеспечивает высокий уровень безопасности персонала на производстве.
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Серводвигатели Schneider — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы Schneider отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Для редукторов Mandolin характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
- Длительный срок службы
- Простое обслуживание
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Автоматическая система обеспечивает смазку узлов и деталей прямо во время работы, подавая необходимое количество масла в нужное место в нужное время.
- Исключает простои оборудования во время смазки
- Увеличивает срок эксплуатации оборудования
- Снижает расходы на обслуживание
- Повышает безопасность условий труда
- Устраняет возможность загрязнения смазки
Система «умного» пылеудаления разделена в зоне реза на секции для выпуска отработанного газа и продуктов горения с периодичностью по времени
в соответствии с текущим процессом резки.
Особенности: Спиральное удаление пыли и продуктов горения с отрицательным давлением и герметичная конструкция нижней части для обеспечения бездымной резки.
Обеспечивает защиту персонала и чувствительного к загрязнениям оптического оборудования (линзы, зеркала). Комплект поставки включает гофротрубы, необходимые для организации полноценной системы вытяжной вентиляции.
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем
Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Оборудование:
- Промышленный компьютер
- Защищенный дисплей монитора
- Клавиатура, мышь
Интеллектуальная система управления FSCUT8000C разработана для высокомощных станков лазерной резки листового металла (до 100 кВт). Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Поддерживает и обеспечивает модуляризацию, персонализированные, автоматические и информатизированные решения.
Поддерживает такие функции как:
· Мониторинг высокоскоростной резки
· Отслеживание и исправление в реальном времени качества реза.
· Автоматическая повторная резка
· Безшлаковая резка
· Высокоскоростное определение кромки заготовки
· Отметка зоны реза и поиск центра окружности
· Интеллектуальная 9-этапная пробивка отверстий
· Многопозиционная обработка и визуальное определение остатка
· Базовое ПО HypCut
· Нестинг (ПО CypNest)
Модели сверхбольших станков Senfeng серии R открытого типа
Сравнительная таблица моделей станков SENFENG серии R: SF6030R , SF12030RХотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
6 кВт , 12 кВт , 20 кВт , 30 кВт , 50 кВт , 60 кВт , 80 кВт , 100 кВт |
|
Размер поля (рабочая область)
|
6000 х 3000 мм |
|
Рама
|
листовая |
|
Защита кабинетного типа
|
Нет |
|
Рабочая зона листового металла (мм)
|
6000*3000 |
|
Вытяжка на рабочем столе
|
Секционная вытяжка |
|
Система управления
|
FSCUT8000С |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Система секционнной вытяжки
|
Да |
|
Области применения
|
резка |
|
Перемещение по оси X
|
3000 мм |
|
Перемещение по оси Y
|
6000 мм |
|
Точность позиционирования
|
±0.1/10000 мм |
|
Точность повторения (повторное позиционирование)
|
±0.05 мм/м |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
BOCI |
|
Планетарный редуктор
|
Erefat/Mandolin |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальное ускорение по X, Y
|
1 G |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
50 м/мин |
|
Портал / тип портала
|
высокопрочный из марганцовистой стали |
|
Контроллер
|
FSCUT8000C |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы Schneider 4,4 кВт |
|
Марка сервопривода
|
Schneider |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
R |
|
ПО устройства для резки листа (базовая комплектация)
|
HypCut |
|
Программа для ПО HypCut (базовая)
|
CypNest |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
ПОРЯДОК ОПЛАТЫ
В случае заказа оборудования на заводе действует следующий порядок оплаты:
- 20% от суммы Договора – в течение 5 календарных дней после подписания;
- 75% от суммы Договора – в течение 3 календарных дней после получения уведомления о готовности к отгрузке оборудования с завода-изготовителя;
- 5% от суммы Договора – в течение 3 календарных дней после завершения ПНР и подписания акта приемки.
При заказе оборудования со склада порядок несколько проще:
- 80% от суммы Договора – в течение 5 календарных дней после подписания;
- 20% от суммы Договора – в течение 3 календарных дней после подписания Акта пусконаладки.
По желанию клиента возможно увеличение размера любого из платежей при условии, что предыдущие останутся не меньше указанных (например, при заказе на заводе второй платёж может превышать указанные 75%, но первый всё равно будет не менее 20%). В случае, если заказчик решит воспользоваться лизингом, порядок оплаты будет определяться договором с лизинговой компанией. Подробнее о лизинге – здесь.
ООО “Технограв” обеспечивает доставку приобретённого оборудования до места, указанного покупателем.
ВНИМАНИЕ !Помимо оборудования, ООО “Технограв” поставляет запасные части и расходные материалы. Их доставка производится транспортными компаниями – либо по адресу, указанному заказчиком, либо до склада транспортной компании с последующим самовывозом силами заказчика. Кроме того, некоторые расходники могут быть доставлены техническими специалистами ООО “Технограв” при их выезде на объект клиента.
Разгрузку оборудования, доставленного по указанному адресу, покупатель производит самостоятельно и за свой счёт.
ДОКУМЕНТЫ
Вместе с оборудованием заказчик получает стандартный набор документов:
- УПД (подписанная скан-копия).
- руководство по эксплуатации оборудования на русском языке (электронная версия);
- руководство по эксплуатации ПО на русском языке (электронная версия);
- паспорт оборудования.
Везде, где есть такая возможность, мы используем ЭДО, поскольку это позволяет ускорить и упростить обмен документами, а также существенно снижает вероятность возникновения ошибок.
Помимо поставки лазерных станков, компания обеспечивает :
- поставку дополнительного оборудования, без которого эти станки работать не смогут;
- бесперебойное снабжение всеми необходимыми комплектующими и расходными материалами (кроме газов);
- предоставление технической поддержки (от устных консультаций до отправки ремонтных бригад) как в течение гарантийного срока, так и после его окончания.
