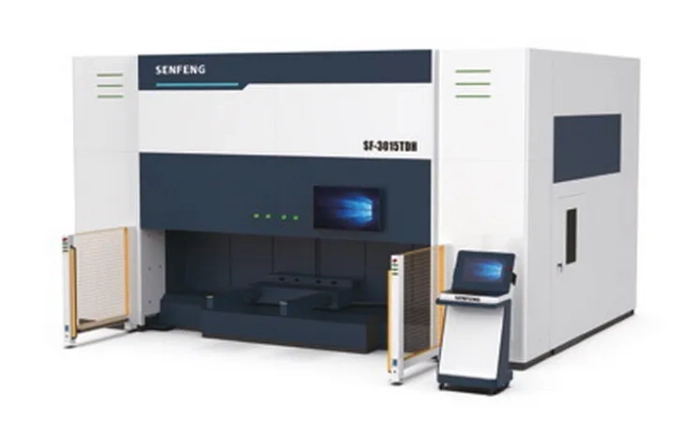

SENFENG SF3015TDH – лазерный станок для 3D резки объемных деталей сложной формы со 135-градусной двухпозиционной вращающейся платформой и 5-ти осевой режущей головой.
SF3015TDH имеет рабочую зону 3000х1500 мм. и может оснащаться лазерными излучателями мощностью от 3 до 20 кВт.
SF3015TDH оборудован мощными серводвигателями, которые обеспечивают перемещение со скоростью до 100 м/мин и ускорением до 1G.
Угол поворота по оси А до 135° , угол поворота по оси С до N*360°.
Модель SF3015TDH отличает:
- Высокая скорость и точность обработки
- Резка с углом поворта по оси С до N*360°
- Высокая динамическая производительность, в 3-5 раз быстрее чем традиционные 3D роботы
- Кабинетная защита нового образца
SF3015TDH подходит для лазерной резки заготовок различной формы: плоских, изогнутых, сферических и т.д.
Режущие головы Raytools и Boci предназначены для использования в лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Компания Raycus -- один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
- Скорость перемещения до 120 м/мин
- Ускорение до 1G
Motoreducer--всемирно известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных узлов для промышленного применения. Для редукторов Motoreducer характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
RTCP включает в себя удержание точки инструмента, который режет деталь, в контакте с деталью на протяжении всего цикла обработки. При выполнении RTCP реализуется несколько преимуществ, включая увеличение срока службы инструмента и более высокое качество обработки поверхности. RTCP также требует меньше настроек и программирования, и не требует наличия вашей учетной записи в программном обеспечении CAD/CAM для кинематики станка, которая имеет многочисленные недостатки.
- Простота программирования в CAM или ручном программировании G-кода.
- Более высокая точность из-за меньшей человеческой ошибки
- Возможность применять длину инструмента перпендикулярно направлению шпинделя
- Требуется меньше кода
- Более плавные траектории и вращательное/линейное движение
- Более короткое время цикла
- Сокращение времени настройки/обработки
- Возможность 3D-компенсации
Рамная конструкция станка оснащена вытяжкой в зоне реза.
- Двухсекционная вытяжка
- Усильная конструкция рамы
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
3 кВт , 6 кВт , 12 кВт , 20 кВт |
|
Рама
|
трубная |
|
Защита кабинетного типа
|
Да |
|
Ход оси XYZ
|
3000mm/1500mm/700mm |
|
Вытяжка на рабочем столе
|
Стандартная вытяжка |
|
Система управления
|
SENFENG |
|
Вид охлаждения
|
воздушный |
|
Области применения
|
резка |
|
Перемещение по оси Z
|
700 мм |
|
Точность позиционирования
|
±0.01 мм |
|
Точность повторения (повторное позиционирование)
|
±0.05 мм/м |
|
Обрабатываемые материалы
|
Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
Raytools/Boci |
|
Планетарный редуктор
|
Motoreducer (Франция) |
|
Лазерный излучатель
|
Raycus |
|
Максимальное ускорение по X, Y
|
1 G |
|
Габариты (ДхШхВ), фактические габариты могут отличаться
|
6000х2800х2755 |
|
Портал / тип портала
|
литой алюминиевый |
|
Силовая электроника
|
Schneider Electric |
|
Марка сервопривода
|
Schneider Electric (Франция) |
|
Сертификация
|
CE |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
TDH |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
ПОРЯДОК ОПЛАТЫ
В случае заказа оборудования на заводе действует следующий порядок оплаты:
- 20% от суммы Договора – в течение 5 календарных дней после подписания;
- 75% от суммы Договора – в течение 3 календарных дней после получения уведомления о готовности к отгрузке оборудования с завода-изготовителя;
- 5% от суммы Договора – в течение 3 календарных дней после завершения ПНР и подписания акта приемки.
При заказе оборудования со склада порядок несколько проще:
- 80% от суммы Договора – в течение 5 календарных дней после подписания;
- 20% от суммы Договора – в течение 3 календарных дней после подписания Акта пусконаладки.
По желанию клиента возможно увеличение размера любого из платежей при условии, что предыдущие останутся не меньше указанных (например, при заказе на заводе второй платёж может превышать указанные 75%, но первый всё равно будет не менее 20%). В случае, если заказчик решит воспользоваться лизингом, порядок оплаты будет определяться договором с лизинговой компанией. Подробнее о лизинге – здесь.
ООО “Технограв” обеспечивает доставку приобретённого оборудования до места, указанного покупателем.
ВНИМАНИЕ !Помимо оборудования, ООО “Технограв” поставляет запасные части и расходные материалы. Их доставка производится транспортными компаниями – либо по адресу, указанному заказчиком, либо до склада транспортной компании с последующим самовывозом силами заказчика. Кроме того, некоторые расходники могут быть доставлены техническими специалистами ООО “Технограв” при их выезде на объект клиента.
Разгрузку оборудования, доставленного по указанному адресу, покупатель производит самостоятельно и за свой счёт.
ДОКУМЕНТЫ
Вместе с оборудованием заказчик получает стандартный набор документов:
- УПД (подписанная скан-копия).
- руководство по эксплуатации оборудования на русском языке (электронная версия);
- руководство по эксплуатации ПО на русском языке (электронная версия);
- паспорт оборудования.
Везде, где есть такая возможность, мы используем ЭДО, поскольку это позволяет ускорить и упростить обмен документами, а также существенно снижает вероятность возникновения ошибок.
Помимо поставки лазерных станков, компания обеспечивает :
- поставку дополнительного оборудования, без которого эти станки работать не смогут;
- бесперебойное снабжение всеми необходимыми комплектующими и расходными материалами (кроме газов);
- предоставление технической поддержки (от устных консультаций до отправки ремонтных бригад) как в течение гарантийного срока, так и после его окончания.
