4 новые серии лазерных станков Senfeng: назначение, особенности, тех. характеристики
Выбирать лазерный станок только по мощности недостаточно. Два предприятия могут резать одинаковую сталь, но одному нужны стандартные листы 3000×1500 мм, другому — профиль длиной 12 м, третьему — периодическая обработка и листового, и трубного проката.
Новые серии Senfeng закрывают 4 разных направления:
- SF6025N — новая модель из популярной серии N с увеличенной мощностью и расширенным рабочим полем;
- NP — открытые листорезы с усиленной конструкцией и возможностью гибко подобрать конфигурацию;
- S — труборезы для заготовок разного сечения, длины и массы;
- PC и HM — комбинированные станки для резки листа, труб и профилей.
Разберем, чем отличаются серии, какие модели в них входят и для каких производств они подходят.

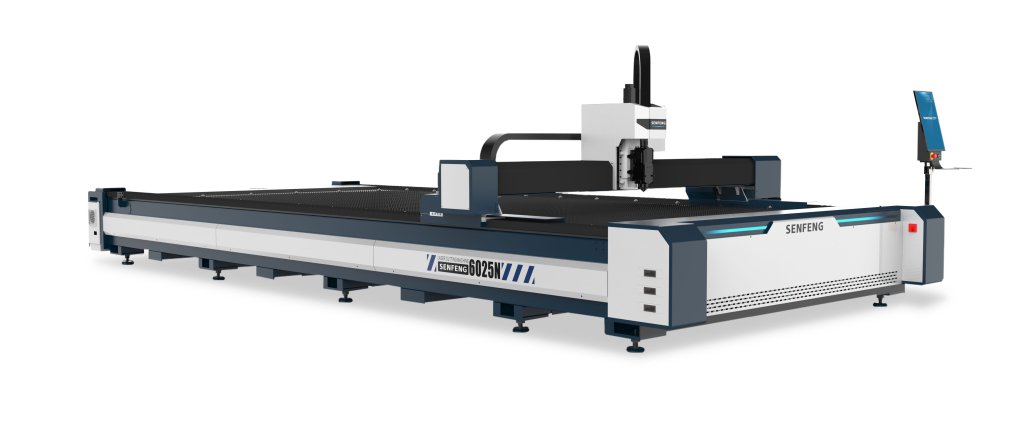

SF6025N: увеличенное рабочее поле для стандартных задач
Самую популярную серию N дополнила модель SF6025N — лазерный станок открытого типа с рабочим полем 6000 × 2500 мм. Отличается от других моделей в серии мощностью (6-20 кВт) и увеличенной рабочей зоной, позволяет работать с более широкими и толстыми листами металла.
Тех. характеристики SF6025N:
- рабочее поле — 6000 × 2500 мм;
- мощность лазерного источника — 6-20 кВт;
- открытая конструкция с одним рабочим столом;
- максимальная скорость перемещения — до 130 м/мин;
- интеллектуальная высокопроизводительная режущая голова Boci

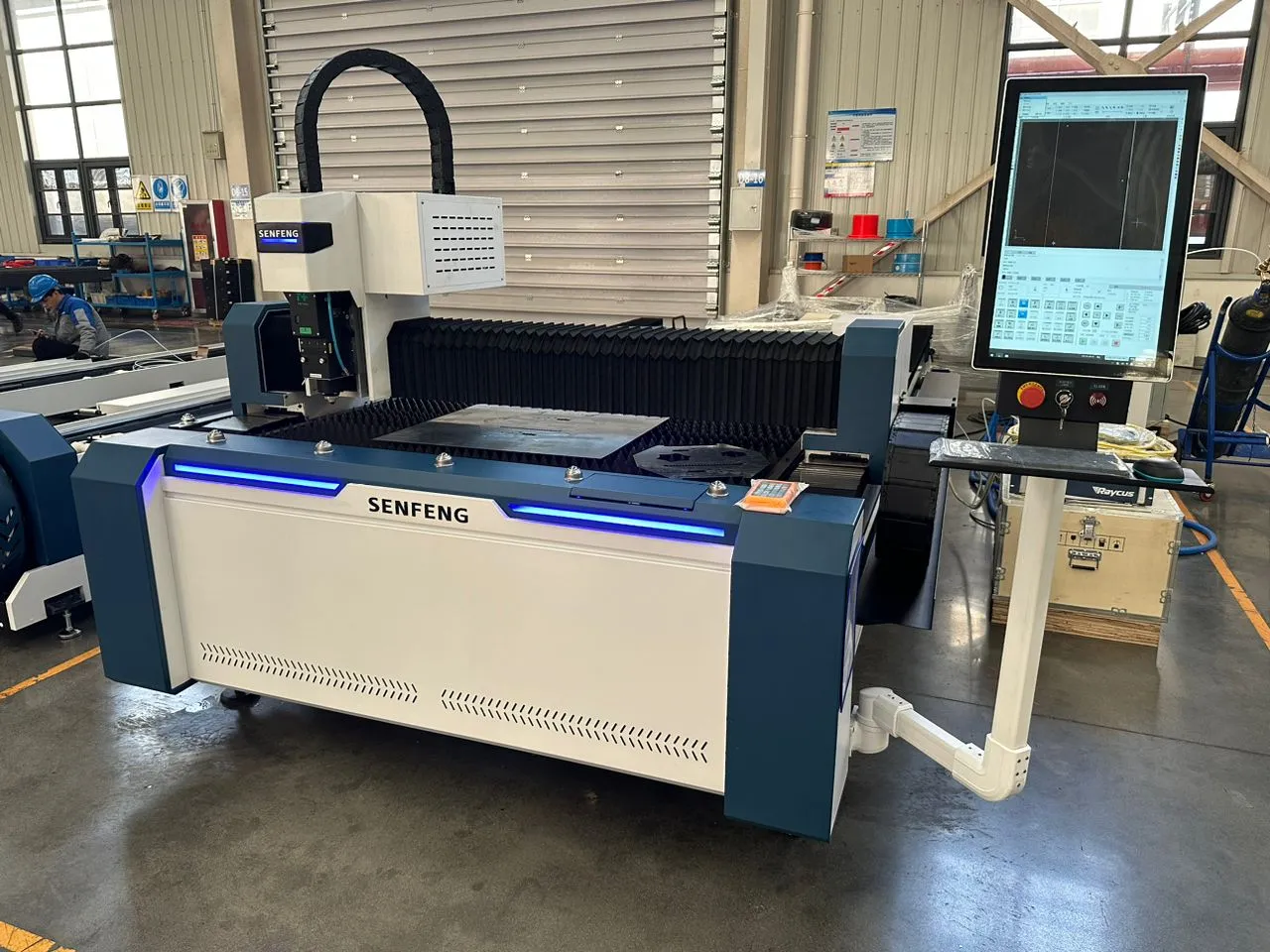

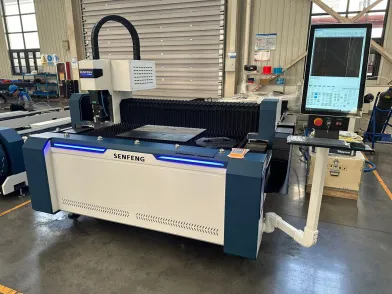

Серия NP: новое поколение открытых листорезов
Серия NP предназначена для лазерной резки листового металла на открытом рабочем столе. Ее разработали для производств, которым требуется более жесткая конструкция станка, возможность работы с тяжелыми листами и выбор мощности под конкретную номенклатуру.
В серию входят две модели:

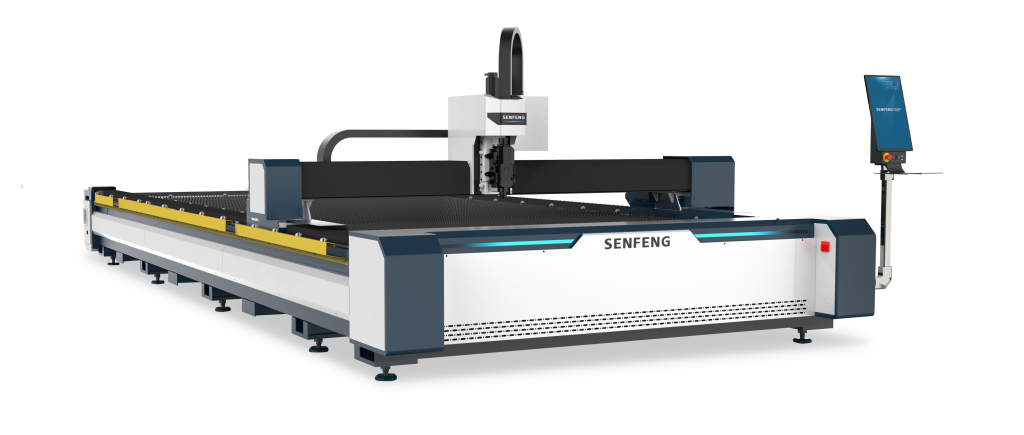

SF3015NP рассчитан на стандартный формат листа, а SF6020NP позволяет размещать крупноформатные заготовки длиной до 6 м и шириной до 2 м. Таким образом, серия закрывает как распространенные задачи листового раскроя, так и обработку более крупных и тяжелых листов.
Тех. характеристики:
- усиленная сварная станина, рассчитанная на повышенные нагрузки;
- источники мощностью от 1,5 до 12 кВт для работы в том числе с толстым металлом;
- открытая конструкция с одним рабочим столом;
- скорость перемещения до 120 м/мин и ускорение до 1,2 G;
- интеллектуальная система дымоудаления, которая удаляет продукты горения непосредственно из активной области резки;
- возможность подобрать мощность источника, систему ЧПУ и другие компоненты под задачи производства.
Чем NP отличается от N
Для сравнения возьмем SF6020N — листорез с таким же рабочим полем 6000×2000 мм и мощностью от 1,5 до 6 кВт.
SF6020N предлагает определенный набор опций для стандартных задач листовой резки. Это понятная конфигурация для предприятий, которые работают со стабильной номенклатурой и заранее знают необходимый диапазон толщин.
SF6020NP позволяет гибче сформировать комплектацию. В зависимости от задач производства подбираются:
- мощность источника до 12 кВт;
- лазерная голова Boci (от 6 кВт);
- система ЧПУ FSCUТ 4000E / 6000 / 8000С (от 6 кВт);
- рабочие алгоритмы для конкретных материалов и толщин;
- дополнительное оснащение участка.
Для более высокой мощности и работы с тяжелыми листами изменена и конструкция станка. Усиленная сварная станина имеет большую жесткость и сохраняет стабильность при движении портала. Это важно при обработке толстого металла, где увеличиваются масса заготовки и нагрузка на оборудование.
Система ЧПУ также зависит от мощности. Для конфигураций начального и среднего диапазона (1,5 - 6 кВт) используются системы управления, рассчитанные на соответствующие режимы резки. При увеличении мощности (до 12 кВт) применяются другие функции прожига, контроля газа и обработки толстого металла.
Перед выбором станка важно передать менеджеру «Технограв» номенклатуру деталей: инженеры проверят задачи и предложат подходящую конфигурацию.
Серия S: труборезы для разных размеров и массы заготовок
Серия S включает две группы станков: S1 и S2. Они отличаются не только допустимым сечением трубы, но и динамикой, мощностью, уровнем автоматизации.

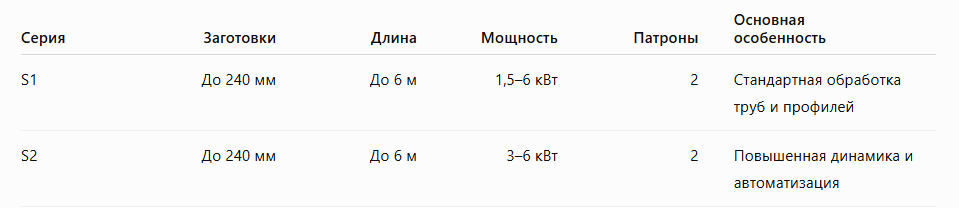

Краткое сравнение серий S

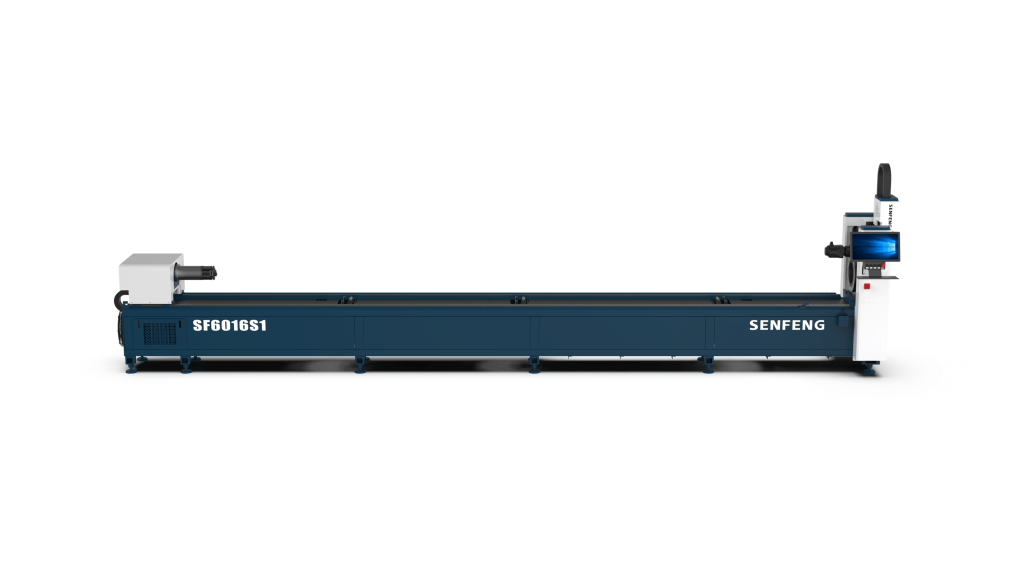

S1: двухпатронные станки для стандартных труб и профилей
В серию входят:
Станки оснащаются двумя пневматическими самоцентрирующимися патронами. После зажима они автоматически выставляют трубу относительно оси вращения, сокращая время на настройку.
Тех. характеристики S1:
- длина заготовки — до 6 м;
- мощность — от 1,5 до 6 кВт в зависимости от модели;
- обработка круглых, квадратных и прямоугольных труб;
- регулируемые роликовые опоры;
- автоматическая обдувка заднего патрона;
- возможность установки систем загрузки и выгрузки;
- минимальный остаток на SF6012S1 — до 60 мм при корректной раскладке.
Роликовые опоры подстраиваются под размер трубы и поддерживают ее во время вращения. Это уменьшает провисание длинной заготовки и помогает сохранять положение материала относительно лазерной головы.
S1 подойдет предприятиям, которым нужен двухпатронный труборез для регулярной обработки стандартного трубного и профильного проката без работы с крупными тяжелыми заготовками.

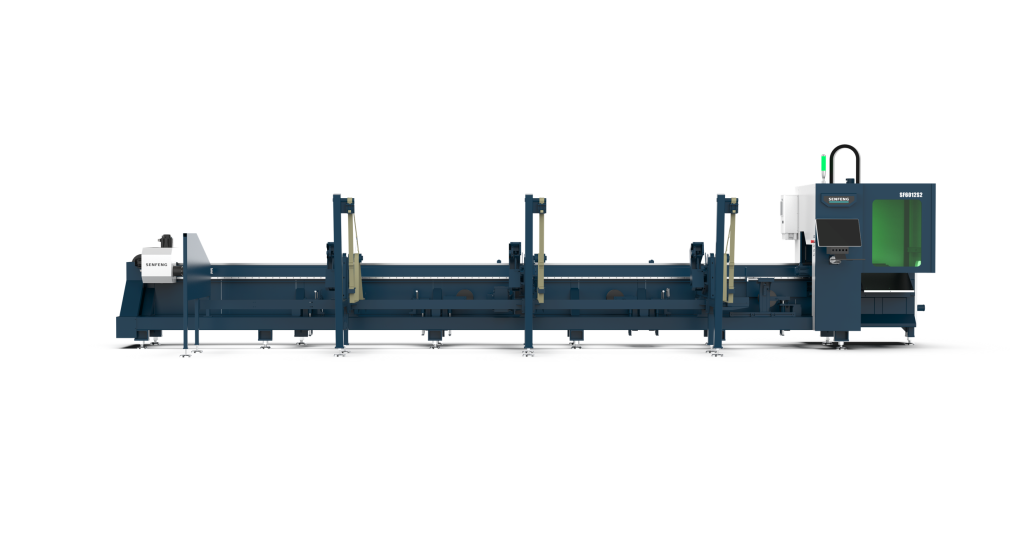

S2: выше скорость обработки и больше возможностей автоматизации
В серию входят:
По диапазону сечений S2 близка к S1, но рассчитана на более интенсивную серийную обработку.
Тех. характеристики S2:
- длина заготовки — до 6 м;
- мощность — 3 - 6 кВт;
- два пневматических самоцентрирующихся патрона;
- скорость вращения патронов — до 240 об/мин в зависимости от модели;
- ускорение SF6012S2 — до 1,2 G;
- минимальный остаток — до 50 мм при корректной раскладке;
- защитная кабина в зоне реза;
- автоматическая загрузка заготовок.
Система ЧПУ компенсирует отклонение центра трубы и поддерживает автоматический производственный цикл. Это особенно важно при серийной резке, когда время тратится не только на сам рез, но и на повороты заготовки, холостые перемещения и загрузку следующей трубы.

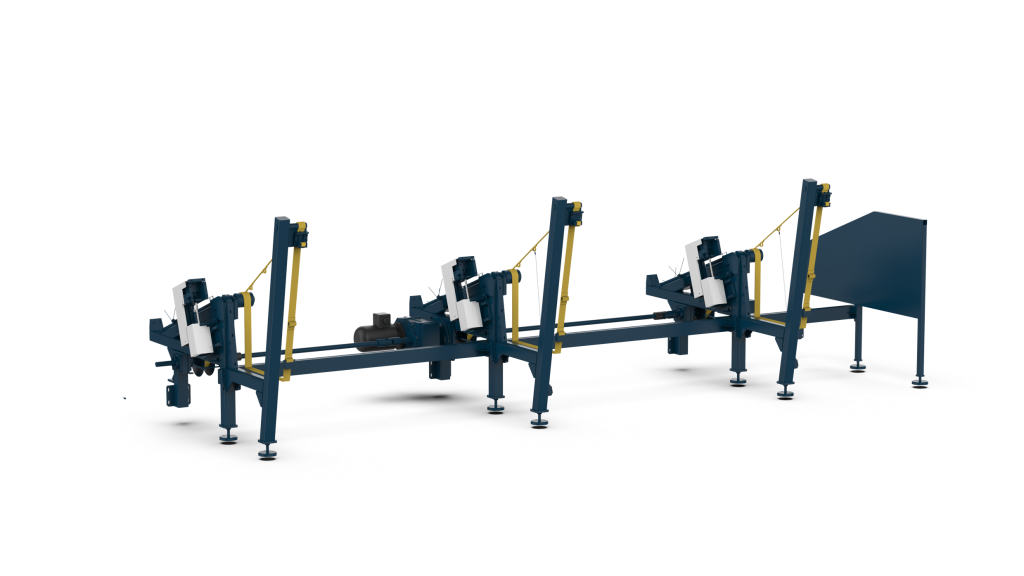

Автоматическая загрузка сокращает количество ручных операций. Оператору не нужно отдельно подавать каждую заготовку в патроны: система перемещает трубы из накопителя в рабочую зону.
S2 подойдет, если:
- трубы обрабатываются серийно;
- участок работает с высокой загрузкой;
- важно сократить время между резами;
- требуется автоматическая подача заготовок;
- необходимо уменьшить зависимость производительности от ручных операций.
То есть S1 и S2 могут работать с одинаковыми диапазонами сечений, но рассчитаны на разную организацию производства. S1 закрывает стандартную трубную резку, а S2 делает акцент на динамике и автоматизации серийного процесса.

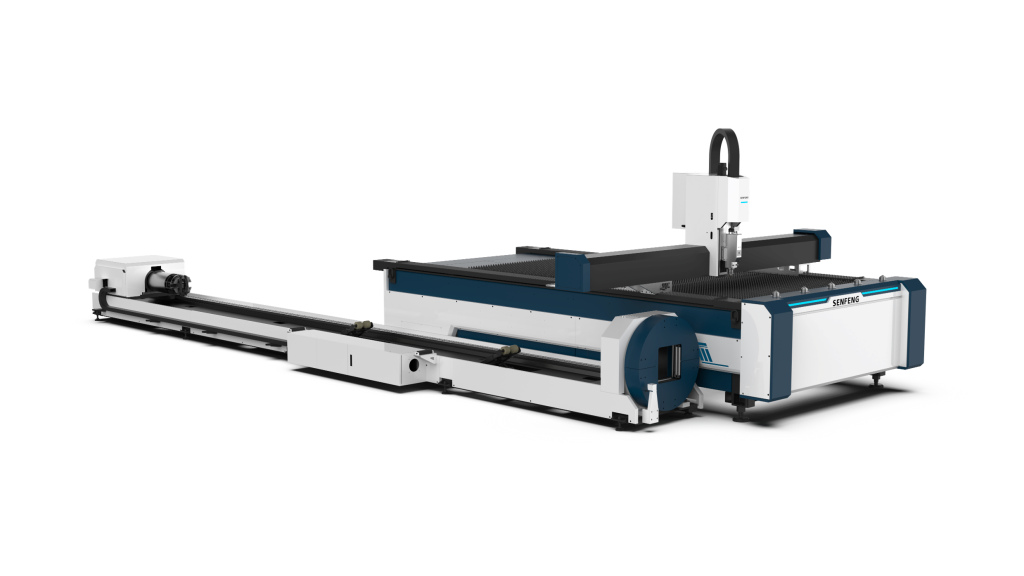

Серия PC: лист и труба на одном станке
Серия PC объединяет функции листореза и трубореза. В нее входят:
Тех. характеристики PC:
- мощность — от 1,5 до 12 кВт;
- резка листового, трубного и профильного проката;
- длина трубы — до 6 м;
- круглые и квадратные трубы — до 240 мм;
- автоматическая фокусировка лазерной головы;
- усиленная сварная станина;
- интеллектуальная система дымоудаления;
- автоматический выбор и регулировка вспомогательного газа.
Когда выбирать комбинированную установку
PC не стоит рассматривать как замену двум отдельным станкам при высокой постоянной загрузке. Лист и труба обрабатываются поочередно, поэтому предприятие не сможет одновременно выполнять обе операции.
Комбинированная серия подойдет, если:
- производству регулярно нужны и листовые, и трубные детали;
- загрузка каждого направления не требует отдельного станка;
- площадь участка ограничена;
- важно сократить затраты на установку и обслуживание двух единиц оборудования;
- номенклатура часто меняется;
- предприятие выполняет небольшие и средние партии разнородных изделий.
Если листорез и труборез должны работать одновременно в несколько смен, целесообразнее рассчитать вариант с двумя отдельными станками.

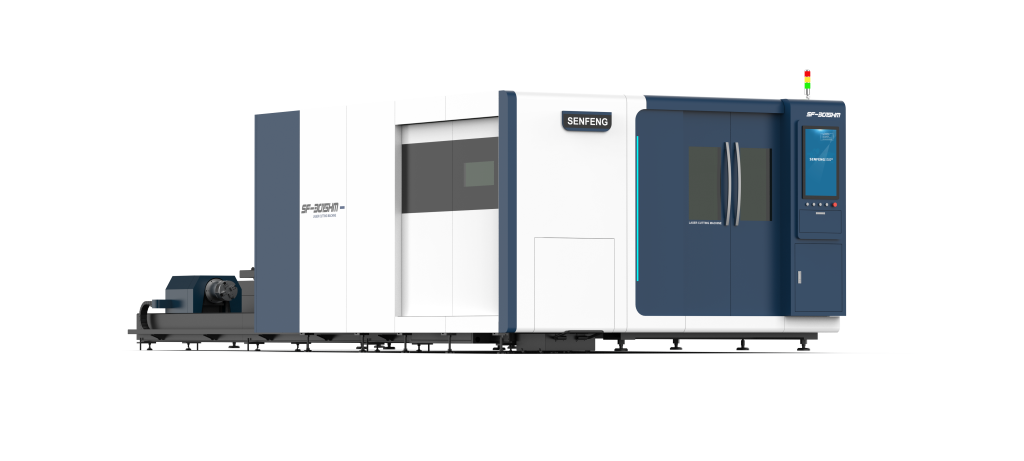

Серия HM: резка листа, трубы и профиля с кабинетной защитой
Серия HM также объединяет возможности листореза и трубореза в одном станке. Оборудование обрабатывает листовой металл, круглые трубы и профиль, поэтому подходит производствам со смешанной номенклатурой, которым важно выполнять разные операции на одной установке.
Главная особенность HM — конструкция производительного листореза: станки получили кабинетную защиту, автоматическую систему сменных столов и лазерные источники мощностью до 30 кВт. Пока с одной паллеты снимают готовые детали и загружают новый лист, вторая может использоваться для резки. Смена столов занимает около 15 секунд и сокращает паузы между рабочими циклами.
Тех. характеристики HM:
- мощность лазерного источника — 6, 12, 20 или 30 кВт;
- длина труб и профилей — до 6 м;
- диаметр круглой трубы — от 20 до 220 мм;
- полная кабинетная защита рабочей зоны;
- автоматическая система сменных столов;
- усиленная сварная станина;
- система вытяжной вентиляции для удаления продуктов горения.
В серию входят четыре модели. Они имеют общую конструкцию, но отличаются размером рабочего поля:
- SF3015HM — 3000 × 1500 мм;
- SF4020HM — 4000 × 2000 мм;
- SF6015HM — 6000 × 1500 мм;
- SF6020HM — 6000 × 2000 мм.
По назначению HM ближе всего к комбинированной серии PC. Разницу можно рассмотреть на примере моделей одного формата — SF3015HM и SF3015PC.
SF3015HM имеет кабинетную защиту, сменные столы и комплектуется источниками мощностью от 6 до 30 кВт. SF3015PC выполнен в открытой компоновке, поддерживает мощности от 1,5 до 12 кВт и обрабатывает круглые трубы диаметром до 240 мм против 220 мм у SF3015HM.
Таким образом, HM ориентирована на интенсивную обработку листа в сочетании с резкой труб и профилей. PC решает те же типы задач, но предлагает другую компоновку, более низкую начальную мощность и больший максимальный диаметр круглой трубы.
При выборе нужно учитывать не только формат рабочего поля и мощность источника, но и реальное соотношение листовых и трубных деталей, толщину металла, размеры и массу заготовок, требования к производительности и доступное место в цеху.
Поэтому окончательную конфигурацию лучше подбирать вместе с менеджером и инженерами «Технограв» под конкретную номенклатуру производства.
