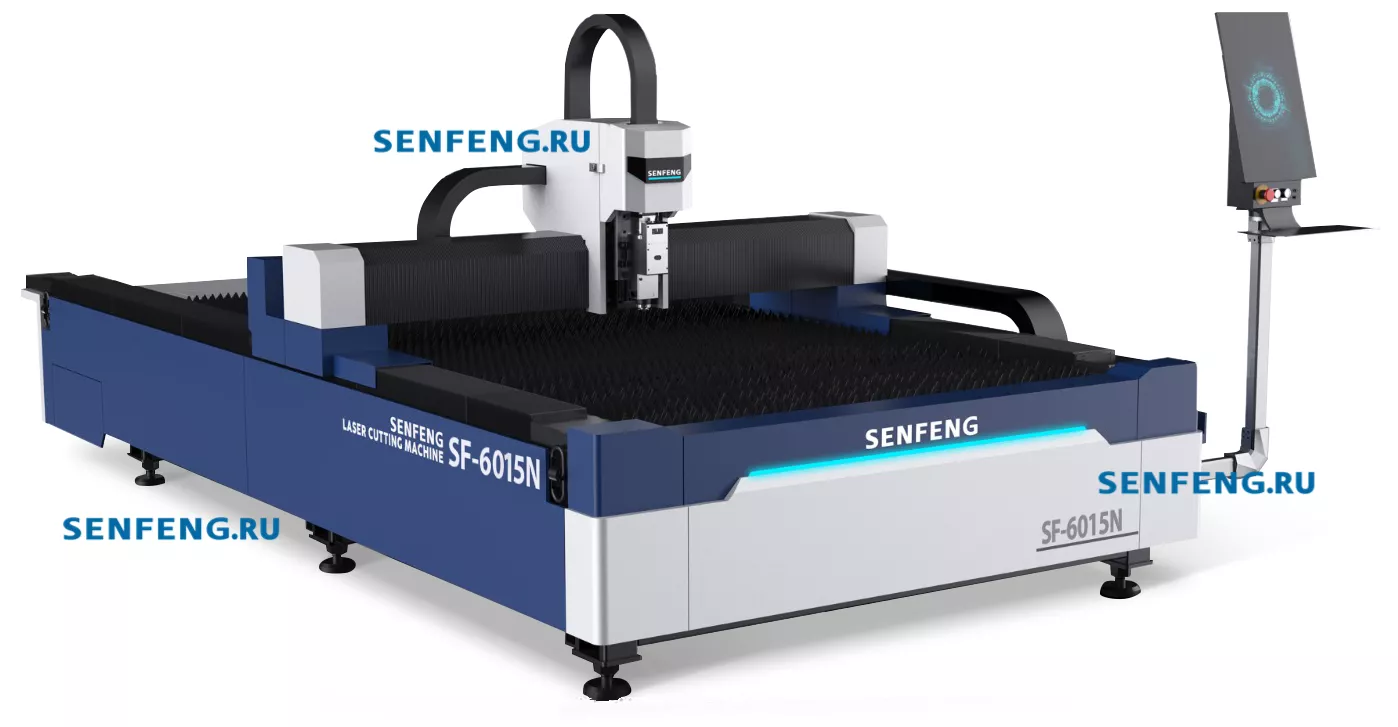

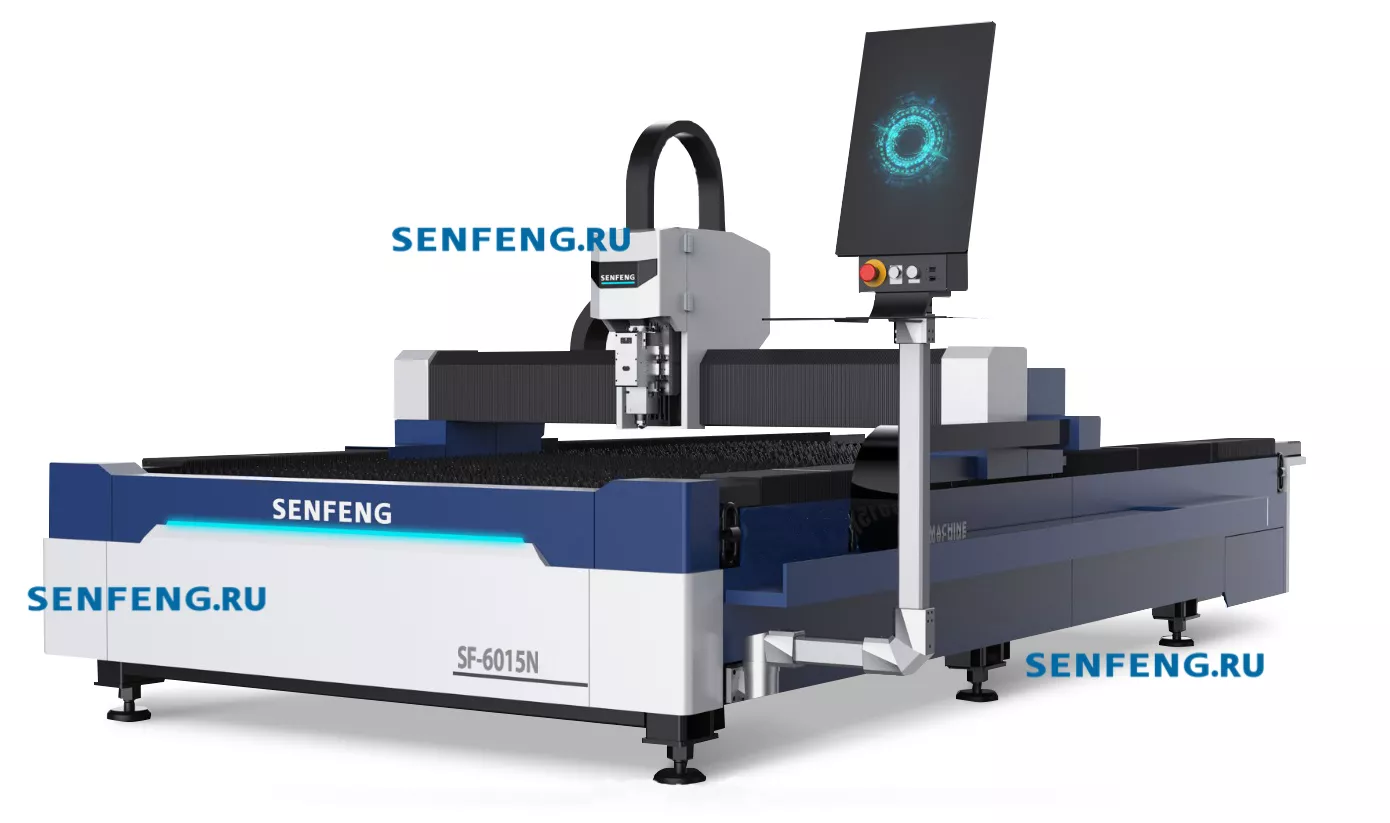

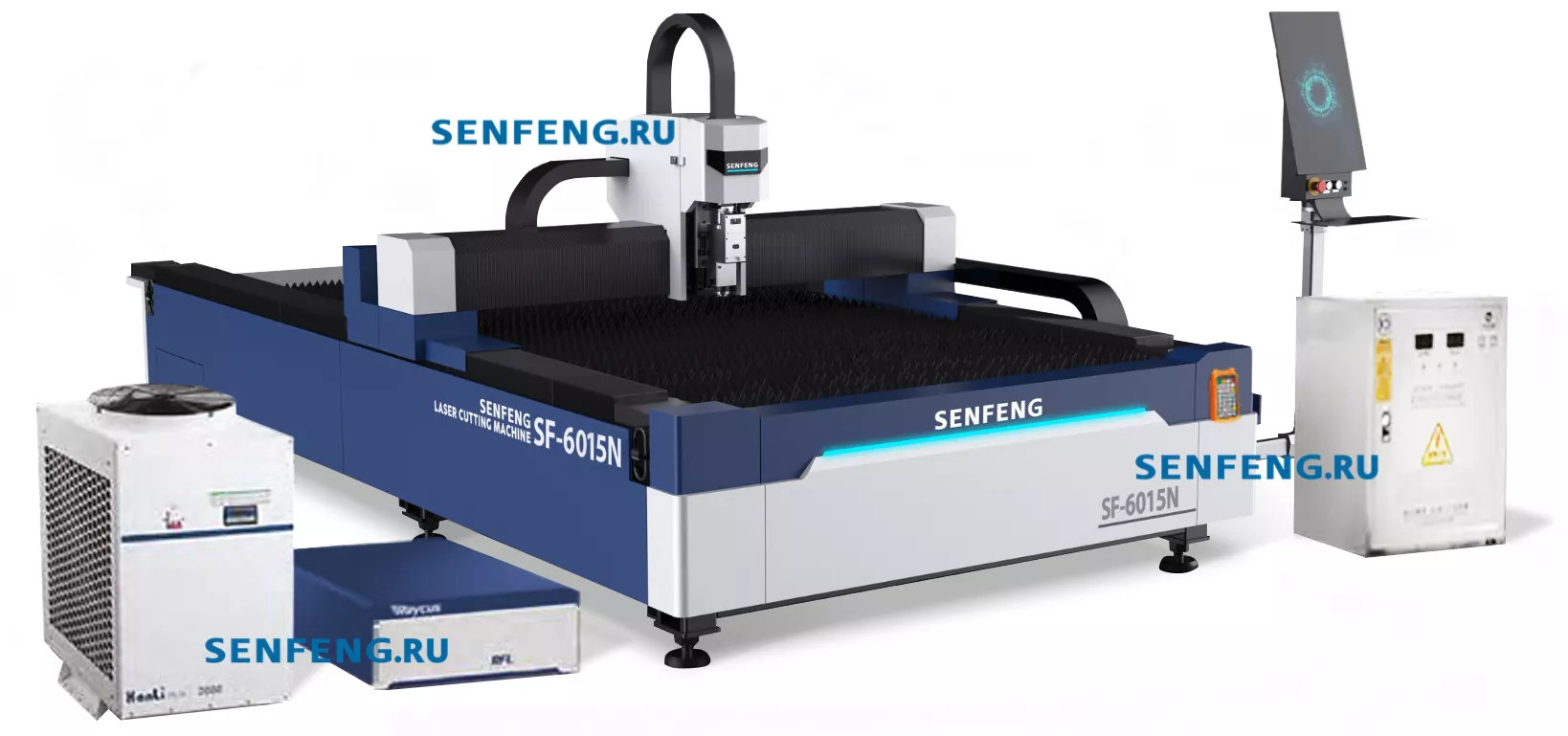

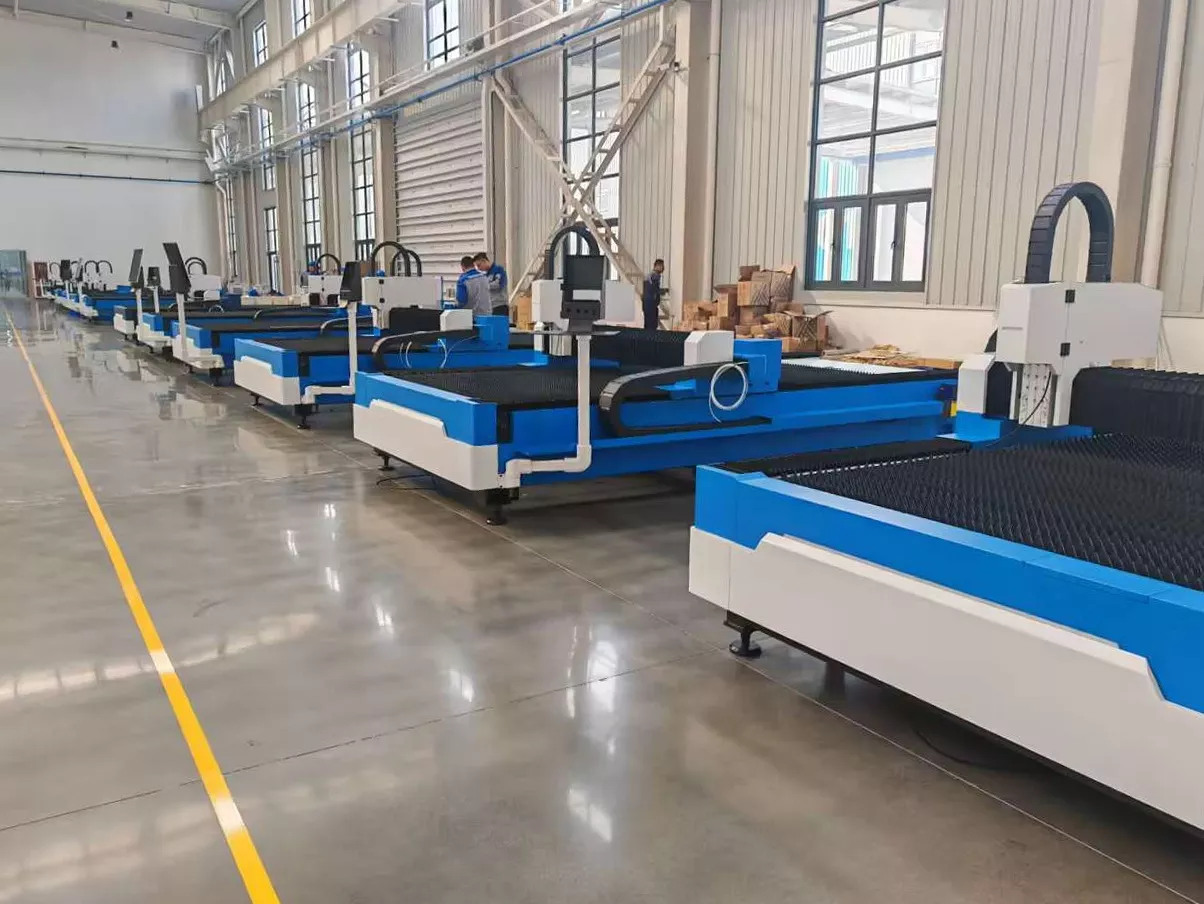

SENFENG SF6015N – волоконный лазерный станок новой серии N открытого типа для резки листового металлопроката.
SF6015N предназначен для скоростного раскроя металлических листов размерами до 6000х1500 мм. Может оснащаться лазерными излучателями мощностью от 1,5 до 6 кВт.
SF6015N оборудован серводвигателями FUJI, которые обеспечивают перемещение портала со скоростью до 80 м/мин и скорость резки до 50 м/мин, с ускорением до 0,8G.
Серия Senfeng N также включает модели: SF3015N, SF3015N (система управления Senfeng Mimir), SF4015N, 6020N, 6025N
Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 80 м/мин
- Ускорение до 0,8G
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 6 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов

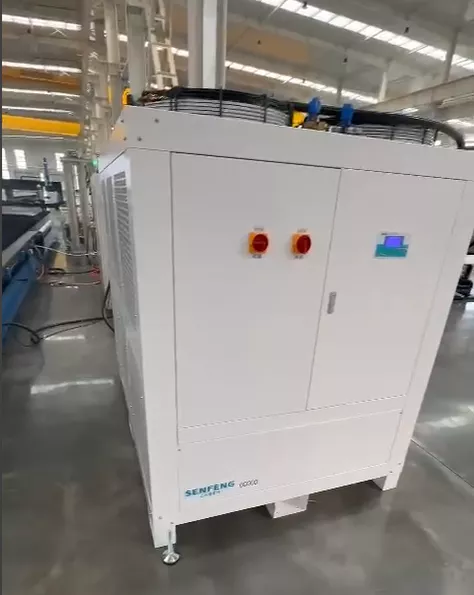

Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- Встроенная защита от перегрева помпы
- Встроенная защита от утечек
Сервоприводы FUJI / Inovance
Серводвигатели FUJI — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы FUJI отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Редукторы Mandolin
Новое поколение серии планетарных редукторов с малым люфтом, разработанное компанией MANDOLIN, обладает характеристиками высокой точности и крутильной жесткости.
Для редукторов Mandolin характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
- Длительный срок службы
- Простое обслуживание
Направляющие Senfeng
Senfeng - признанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Высокая жесткость
- Длительный срок эксплуатации без технического обслуживания
- Высокая скорость работы
Косозубая передача рейка-шестерня Senfeng
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Система вытяжной вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы для организации полноценной системы вытяжной вентиляции.
- Эффективная вытяжка продуктов горения
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем
Система управления FSCUT-2000E
Полнофункциональная система управления с открытым контуром, разработанная специально для промышленных металлорежущих станков мощностью от 1,5 до 4 кВт. Простая и удобная установка и настройка, превосходные показатели производительности, возможность интеграции в технологическую линию.Лазерные станки серии N с излучателем мощностью 1,5-4 кВт оснащаются контроллером FSCUT-2000E.
Преимущества
Обход препятствийУмные алгоритмы преодоления препятствий.
Контур границы детали
Гравировка сложной формы границы
чертежа на заготовке.
Определение центра круга
Поиск центра на круглых заготовках.
Высокоскоростная резка
Технология быстрого перехода от врезки
к процессу резки.
Быстрое разделение листа
Технология быстрого разделения целого листа.
Разделение по оси Y или X.
Функция One-Path Flycut
Резка в режиме Flycut отверстий разной формы.
Система управления FSCUT-4000E (от 6 кВт)
Полнофункциональная система управления с открытым контуром, разработанная специально для промышленных металлорежущих станков мощностью от 6 кВт. Простая и удобная установка и настройка, превосходные показатели производительности, возможность интеграции в технологическую линию.Лазерные станки серии N с излучателем мощностью 6 кВт оснащаются контроллером FSCUT-4000E.
Преимущества
Обход препятствийУмные алгоритмы преодоления препятствий.
Контур границы детали
Гравировка сложной формы границы
чертежа на заготовке.
Определение центра круга
Поиск центра на круглых заготовках.
Высокоскоростная резка
Технология быстрого перехода от врезки
к процессу резки.
Невидимые перемычки
Технология создания невидимых перемычек
(для заготовок от 8 мм).
Функция One-Path Flycut
Резка в режиме Flycut отверстий разной формы.
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки листового металла, труб и профилей, лазерной сварки и очистки, а также промышленных роботизированных установок.

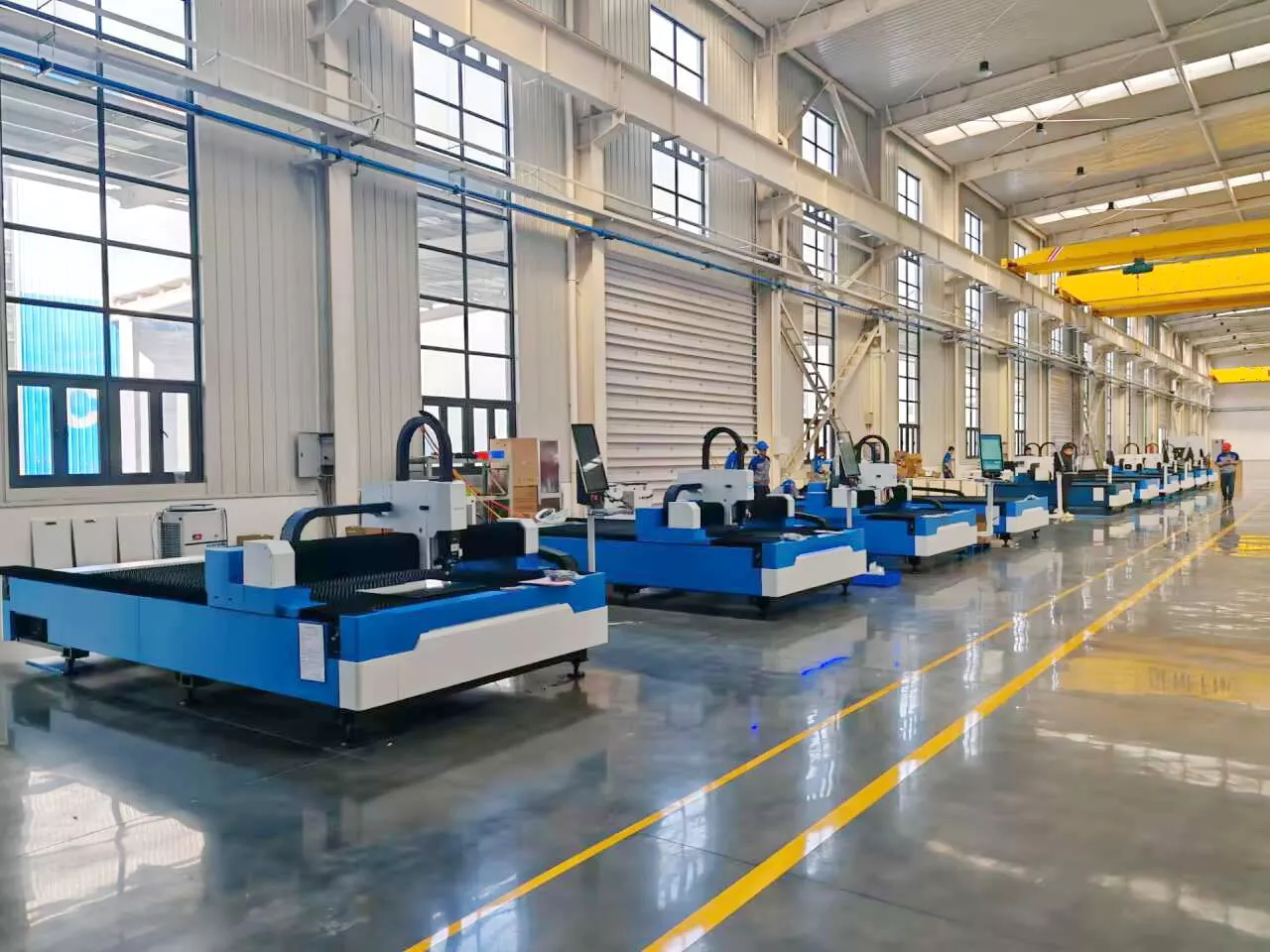

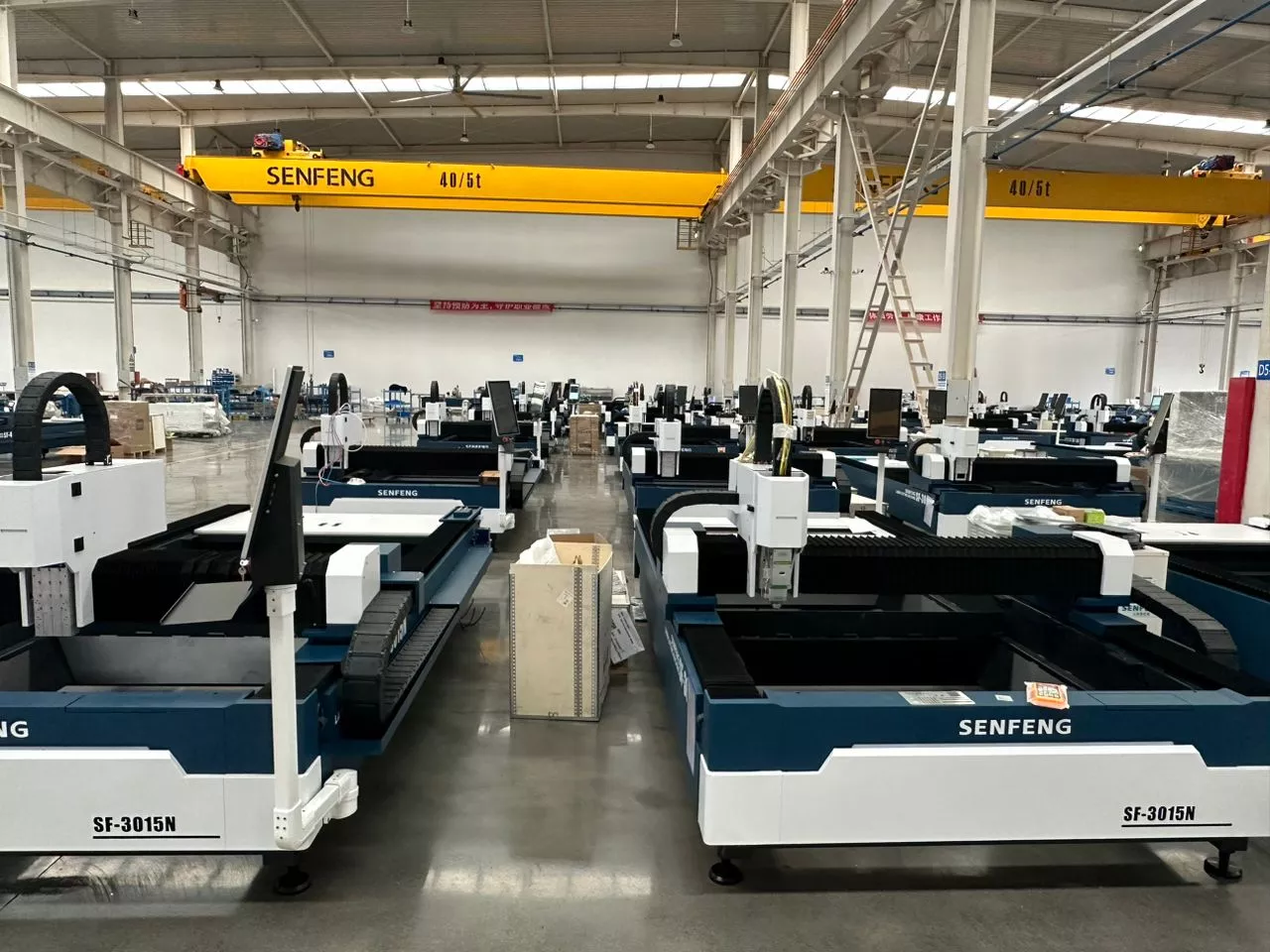

Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шандунь, где находятся три современных завода общей площадью 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц оборудования в месяц.
В настоящее время станки Senfeng работают в 137 странах мира на всех континентах.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng -- в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех этапах. Каждая единица оборудования проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам -- как в процессе изготовления, так и непосредственно перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" -- официальный дилер Senfeng в России
Senfeng располагает развитой дилерской сетью, охватывающей большинство стран на всех континентах.
В России компанию Senfengпредставляет ООО «ТЕХНОГРАВ», имеющее статус Генерального партнёра Senfeng Technology на территории РФ и стран СНГ.
Рама
|
трубная |
Защита кабинетного типа
|
Нет |
Рабочая зона листового металла (мм)
|
6000*1500 |
Максимальная нагрузка СТОЛ (кг)
|
1400 |
Вытяжка на рабочем столе
|
Стандартная вытяжка |
Вытяжка в зоне реза трубы
|
Нет |
Система управления
|
FSCUT2000E/FSCUT4000E (6 кВт) |
Вид охлаждения
|
промышленный чиллер Hanli |
Области применения
|
резка |
Система сменный столов
|
нет |
Мощность излучателя (Номинальная)
|
1500 Вт, 3000 Вт, 4000 Вт, 6000 Вт |
Перемещение по оси X
|
1500 мм |
Перемещение по оси Y
|
6000 мм |
Перемещение по оси Z
|
100 мм |
Точность позиционирования
|
±0.05 мм |
Точность повторения (повторное позиционирование)
|
± 0.02 мм/м |
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
Лазерная голова (режущая голова)
|
Raytools |
Планетарный редуктор
|
Mandolin |
Лазерный излучатель
|
Raycus |
Максимальная толщина резки углеродистой стали (мм)
|
20 |
Максимальная толщина резки нержавеющей стали (мм)
|
12 |
Максимальное ускорение по X, Y
|
0.8 G |
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
Минимальная ширина реза (линии)
|
0,1 мм |
Охлаждение
|
Водяное с системой защиты |
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
Интерфейс управления
|
Хост-контроллер + панель управления |
Компьютерный интерфейс
|
USB |
Уровень защиты (общего источника питания)
|
IP54 |
Общий вес без упаковки (кг)
|
2700 |
Габариты (ДхШхВ)
|
8030*2760*1800 мм |
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
50 м/мин |
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP |
Портал / тип портала
|
литой алюминиевый |
Тип двигателя, мощность
|
Сервоприводы FUJI/Inovance, 850 Вт |
Марка сервопривода
|
FUJI Electric / Inovance |
Сертификация
|
CE, ISO |
Концевые датчики
|
Индуктивные |
Газ
|
воздух |
Дополнительный газ
|
кислород, азот |
Параметры мощности, напряжение питания
|
380В ± 10% |
Гарантия
|
2 года |
Серия SENFENG
|
N |
ПО устройства для резки листа (базовая комплектация)
|
CypCut/CypCut E |
Программа для ПО Cypcut (опционально)
|
CypNest |
