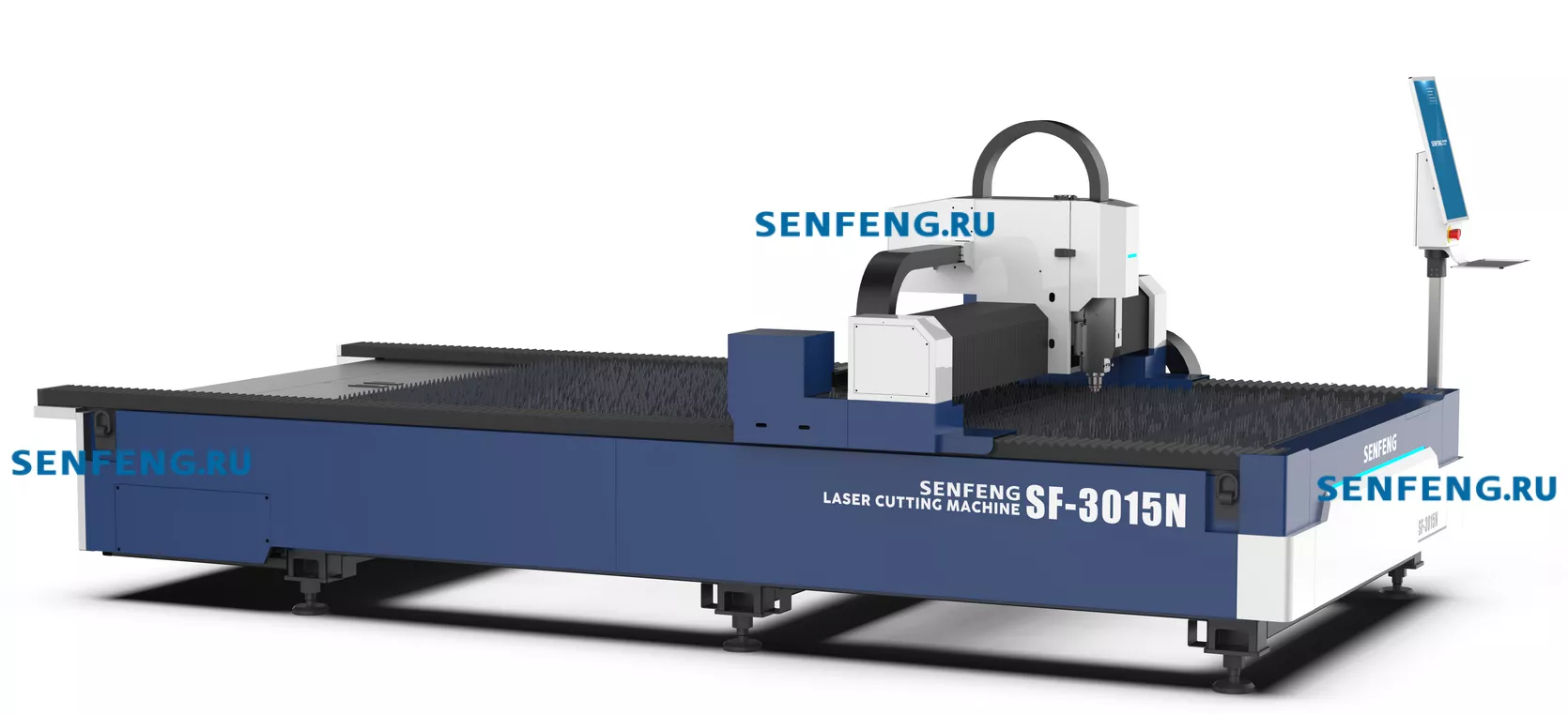

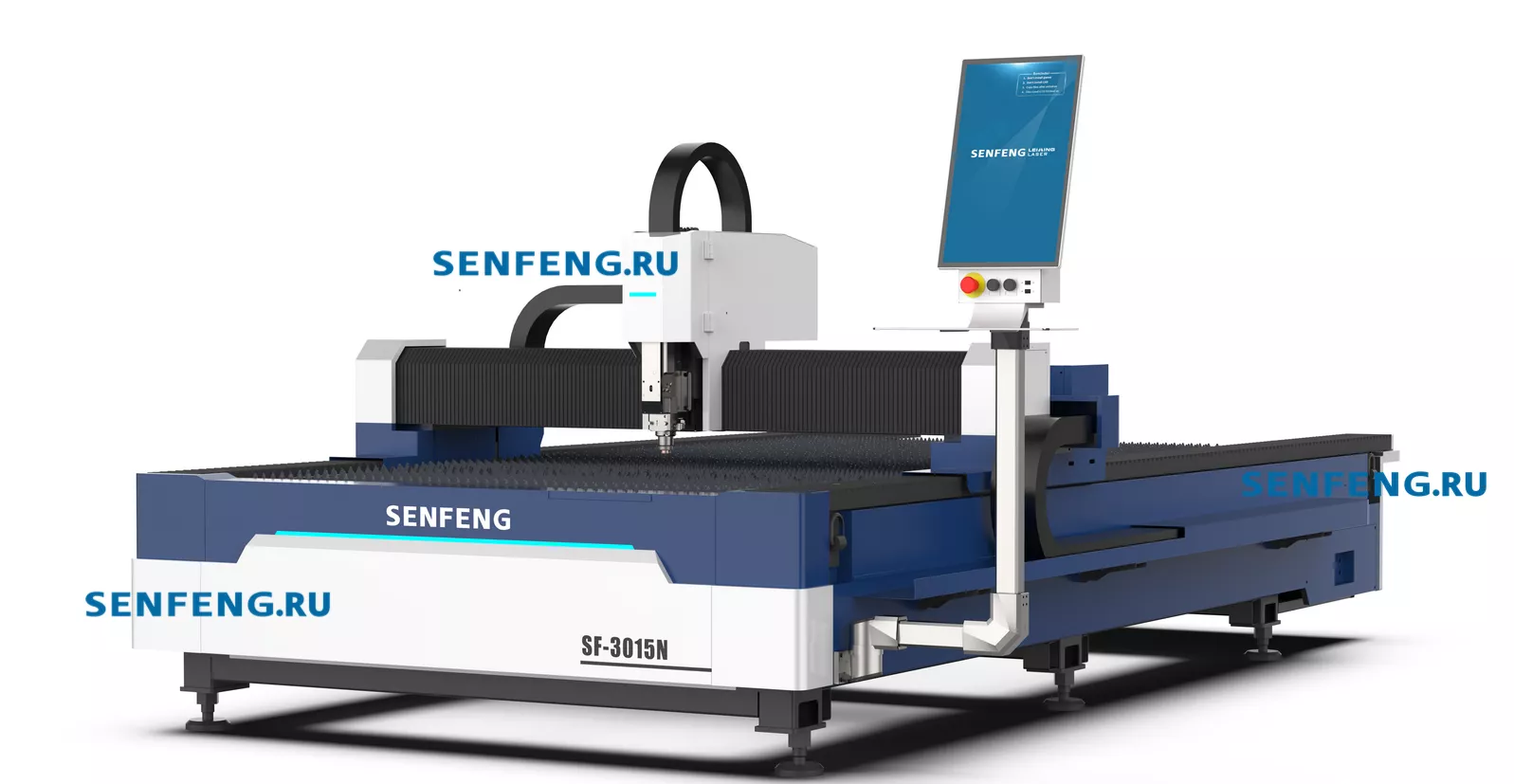

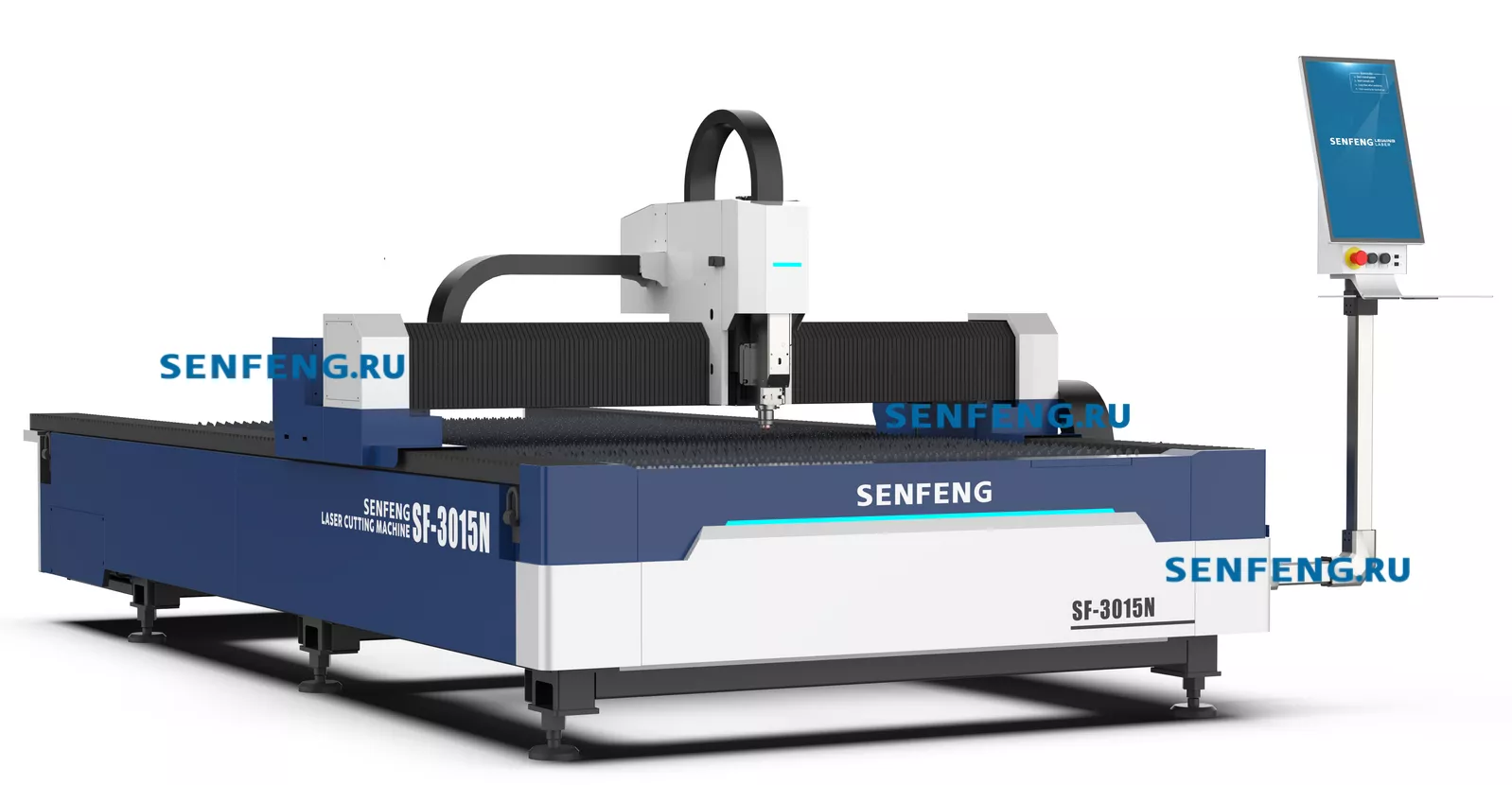

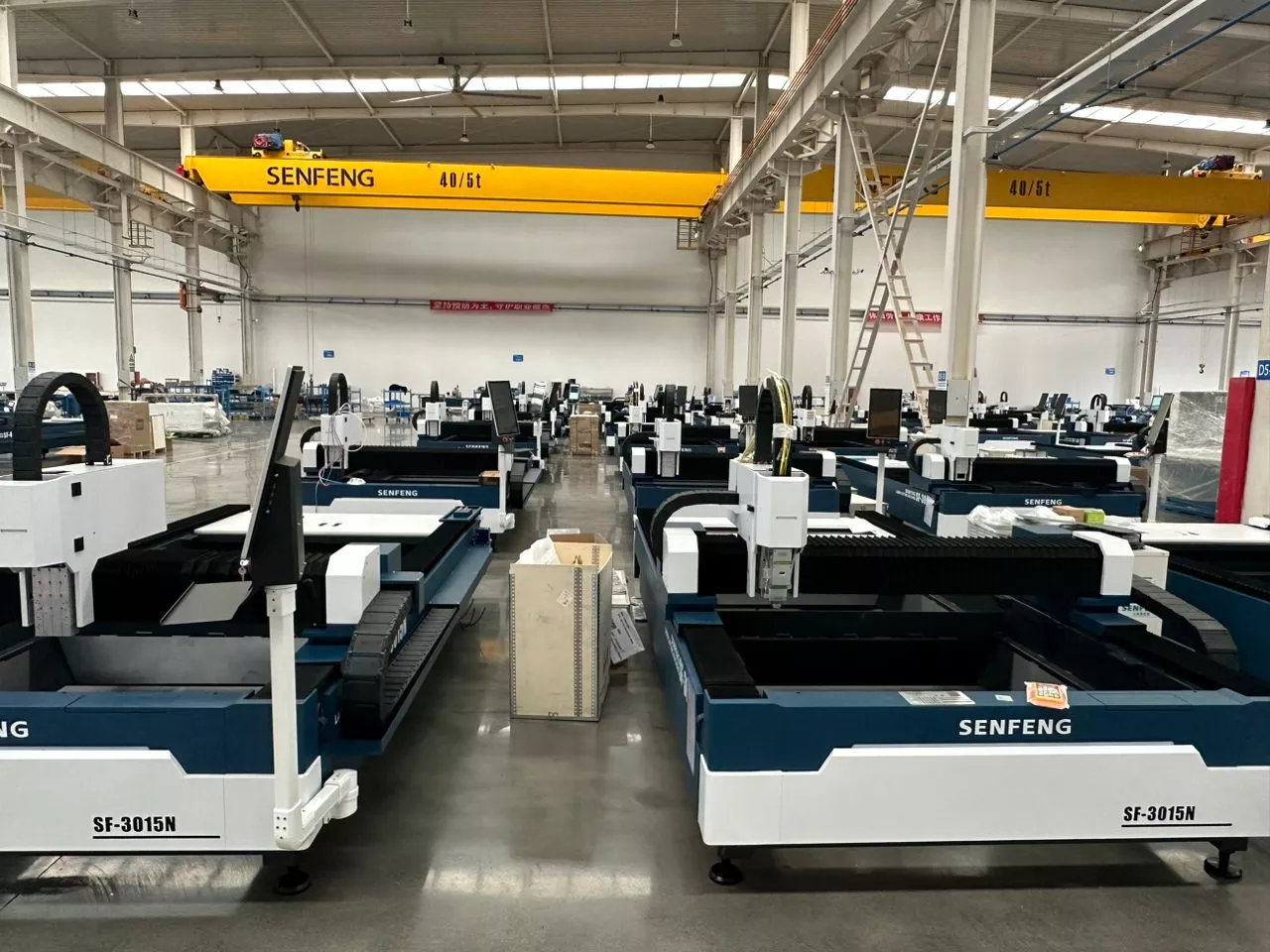

SENFENG SF3015N – волоконный лазерный станок новой серии N открытого типа для резки листового металлопроката.
SF3015N предназначен для скоростного раскроя металлических листов размерами до 3000х1500 мм. Может оснащаться лазерными излучателями мощностью от 1,5 до 6 кВт.
SF3015N оборудован серводвигателями Schneider, которые обеспечивают перемещение портала со скоростью до 80 м/мин и скорость резки до 50 м/мин, с ускорением до 0,8G.
Серия Senfeng N также включает модели: SF4015N, 6015N, 6020N
Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 80 м/мин
- Ускорение до 0,8G
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 6 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов

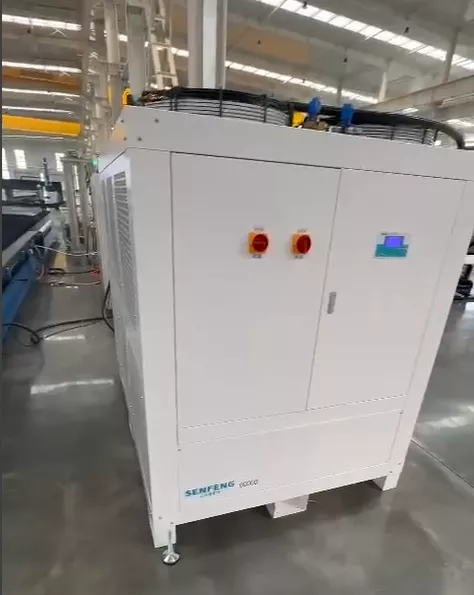

Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- Встроенная защита от перегрева помпы
- Встроенная защита от утечек

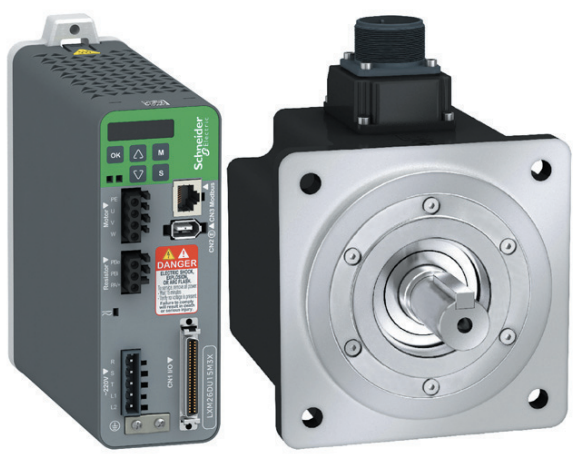

Серводвигатели Schneider — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы Schneider отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Редукторы Mandolin
Новое поколение серии планетарных редукторов с малым люфтом, разработанное компанией MANDOLIN, обладает характеристиками высокой точности и крутильной жесткости.
Для редукторов Mandolin характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
- Длительный срок службы
- Простое обслуживание
Направляющие Senfeng
Senfeng - признанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Высокая жесткость
- Длительный срок эксплуатации без технического обслуживания
- Высокая скорость работы
Косозубая передача рейка-шестерня Senfeng
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Система вытяжной вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы для организации полноценной системы вытяжной вентиляции.
- Эффективная вытяжка продуктов горения
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем

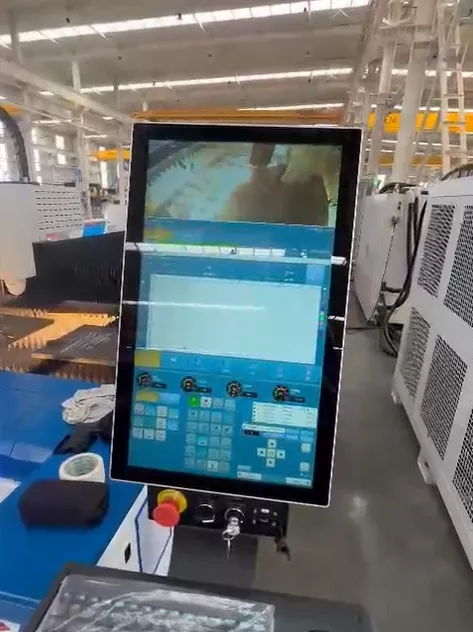

Система управления FSCUT-2000E
Полнофункциональная система управления с открытым контуром, разработанная специально для промышленных металлорежущих станков мощностью от 1,5 до 4 кВт. Простая и удобная установка и настройка, превосходные показатели производительности, возможность интеграции в технологическую линию.Лазерные станки серии N с излучателем мощностью 1,5-4 кВт оснащаются контроллером FSCUT-2000E.
Преимущества
Обход препятствийУмные алгоритмы преодоления препятствий.
Контур границы детали
Гравировка сложной формы границы
чертежа на заготовке.
Определение центра круга
Поиск центра на круглых заготовках.
Высокоскоростная резка
Технология быстрого перехода от врезки
к процессу резки.
Быстрое разделение листа
Технология быстрого разделения целого листа.
Разделение по оси Y или X.
Функция One-Path Flycut
Резка в режиме Flycut отверстий разной формы.
Система управления FSCUT-4000E (от 6 кВт)
Полнофункциональная система управления с открытым контуром, разработанная специально для промышленных металлорежущих станков мощностью от 6 кВт. Простая и удобная установка и настройка, превосходные показатели производительности, возможность интеграции в технологическую линию.Лазерные станки серии N с излучателем мощностью 6 кВт оснащаются контроллером FSCUT-4000E.
Преимущества
Обход препятствийУмные алгоритмы преодоления препятствий.
Контур границы детали
Гравировка сложной формы границы
чертежа на заготовке.
Определение центра круга
Поиск центра на круглых заготовках.
Высокоскоростная резка
Технология быстрого перехода от врезки
к процессу резки.
Невидимые перемычки
Технология создания невидимых перемычек
(для заготовок от 8 мм).
Функция One-Path Flycut
Резка в режиме Flycut отверстий разной формы.
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе

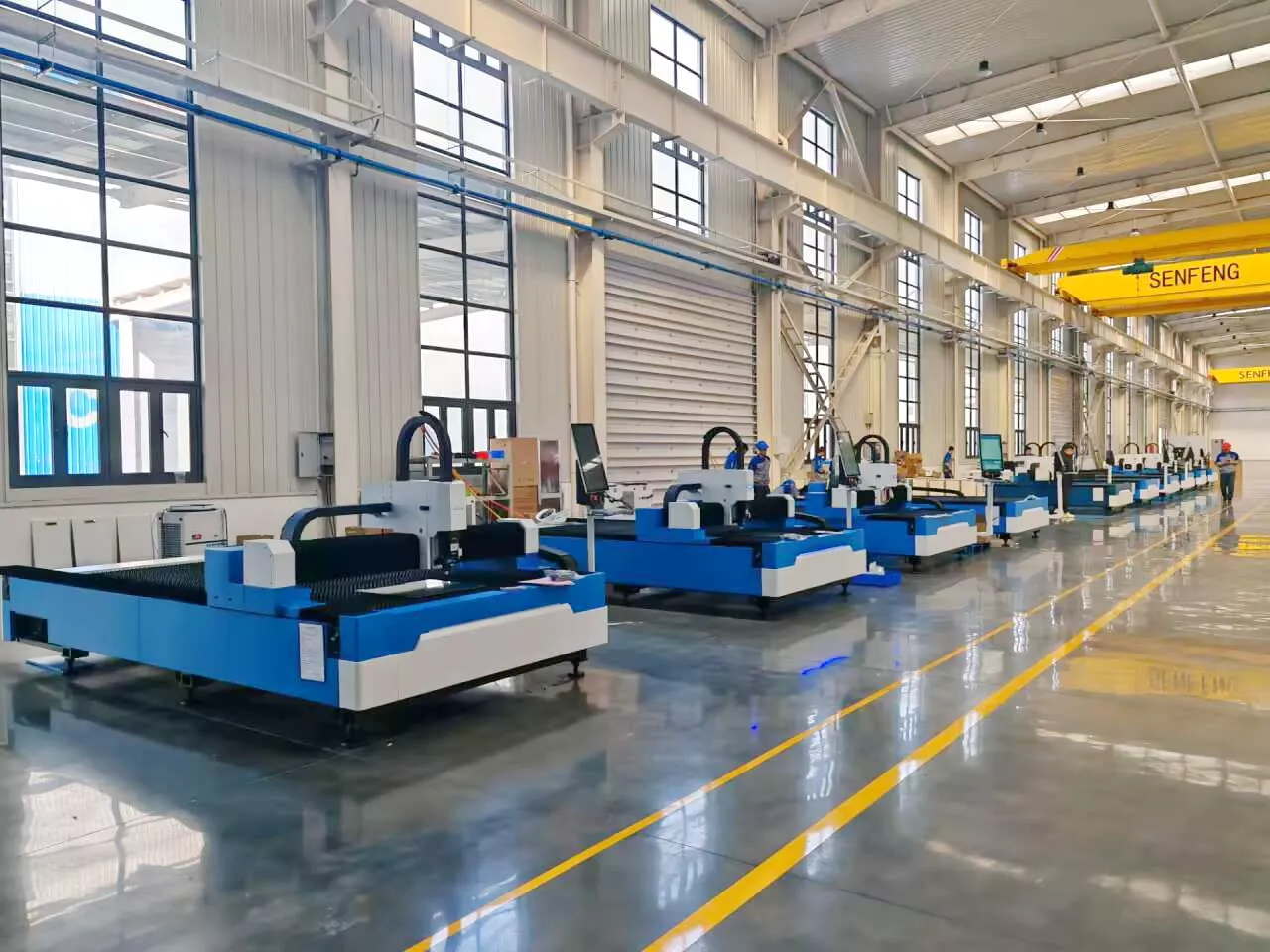

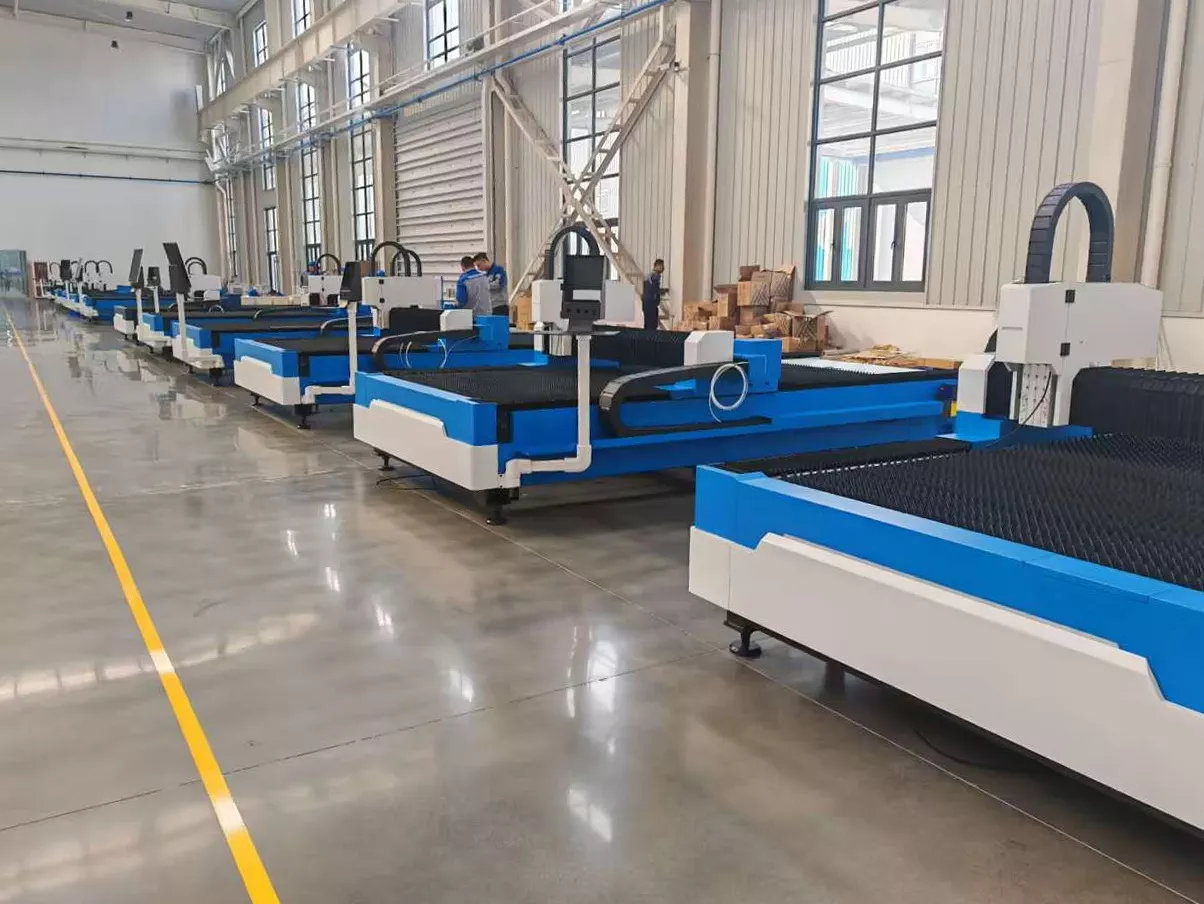

Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
1,5 кВт , 3 кВт , 4 кВт , 6 кВт |
|
Размер поля (рабочая область)
|
3000 х 1500 мм |
|
Рама
|
трубная |
|
Защита кабинетного типа
|
Нет |
|
Рабочая зона листового металла (мм)
|
3000*1500 |
|
Максимальная нагрузка СТОЛ (кг)
|
700 |
|
Вытяжка на рабочем столе
|
Стандартная вытяжка |
|
Вытяжка в зоне реза трубы
|
Нет |
|
Система управления
|
FSCUT2000E/FSCUT4000E (6 кВт) |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Система сменный столов
|
нет |
|
Перемещение по оси X
|
1500 мм |
|
Перемещение по оси Y
|
3000 мм |
|
Перемещение по оси Z
|
100 мм |
|
Точность позиционирования
|
±0.05 мм |
|
Точность повторения (повторное позиционирование)
|
± 0.02 мм/м |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
Raytools |
|
Планетарный редуктор
|
Mandolin |
|
Лазерный излучатель
|
Raycus |
|
Максимальная толщина резки углеродистой стали (мм)
|
20 |
|
Максимальная толщина резки нержавеющей стали (мм)
|
12 |
|
Максимальное ускорение по X, Y
|
0.8 G |
|
Система приводов по X,Y
|
Рейка/шестерня Senfeng (APEX) |
|
Минимальная ширина реза (линии)
|
0,1 мм |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Уровень защиты (общего источника питания)
|
IP54 |
|
Общий вес без упаковки (кг)
|
1750 |
|
Габариты (ДхШхВ), фактические габариты могут отличаться
|
4360*2760*1800 мм |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
35 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP |
|
Портал / тип портала
|
литой алюминиевый |
|
Тип двигателя, мощность
|
Сервоприводы Schneider, 850 Вт |
|
Марка сервопривода
|
Schneider Electric |
|
Сертификация
|
CE, ISO |
|
Концевые датчики
|
Индуктивные |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
N |
|
ПО устройства для резки листа (базовая комплектация)
|
CypCut/CypCut E |
|
Программа для ПО Cypcut (опционально)
|
CypNest |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
ПОРЯДОК ОПЛАТЫ
В случае заказа оборудования на заводе действует следующий порядок оплаты:
- 20% от суммы Договора – в течение 5 календарных дней после подписания;
- 75% от суммы Договора – в течение 3 календарных дней после получения уведомления о готовности к отгрузке оборудования с завода-изготовителя;
- 5% от суммы Договора – в течение 3 календарных дней после завершения ПНР и подписания акта приемки.
При заказе оборудования со склада порядок несколько проще:
- 80% от суммы Договора – в течение 5 календарных дней после подписания;
- 20% от суммы Договора – в течение 3 календарных дней после подписания Акта пусконаладки.
По желанию клиента возможно увеличение размера любого из платежей при условии, что предыдущие останутся не меньше указанных (например, при заказе на заводе второй платёж может превышать указанные 75%, но первый всё равно будет не менее 20%). В случае, если заказчик решит воспользоваться лизингом, порядок оплаты будет определяться договором с лизинговой компанией. Подробнее о лизинге – здесь.
ООО “Технограв” обеспечивает доставку приобретённого оборудования до места, указанного покупателем.
ВНИМАНИЕ !Помимо оборудования, ООО “Технограв” поставляет запасные части и расходные материалы. Их доставка производится транспортными компаниями – либо по адресу, указанному заказчиком, либо до склада транспортной компании с последующим самовывозом силами заказчика. Кроме того, некоторые расходники могут быть доставлены техническими специалистами ООО “Технограв” при их выезде на объект клиента.
Разгрузку оборудования, доставленного по указанному адресу, покупатель производит самостоятельно и за свой счёт.
ДОКУМЕНТЫ
Вместе с оборудованием заказчик получает стандартный набор документов:
- УПД (подписанная скан-копия).
- руководство по эксплуатации оборудования на русском языке (электронная версия);
- руководство по эксплуатации ПО на русском языке (электронная версия);
- паспорт оборудования.
Везде, где есть такая возможность, мы используем ЭДО, поскольку это позволяет ускорить и упростить обмен документами, а также существенно снижает вероятность возникновения ошибок.
Помимо поставки лазерных станков, компания обеспечивает :
- поставку дополнительного оборудования, без которого эти станки работать не смогут;
- бесперебойное снабжение всеми необходимыми комплектующими и расходными материалами (кроме газов);
- предоставление технической поддержки (от устных консультаций до отправки ремонтных бригад) как в течение гарантийного срока, так и после его окончания.
