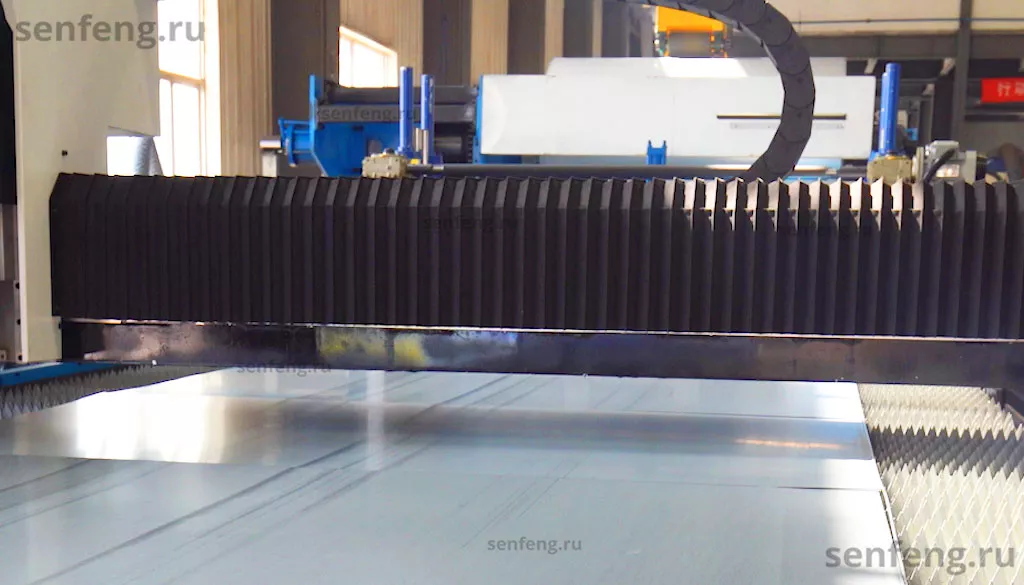

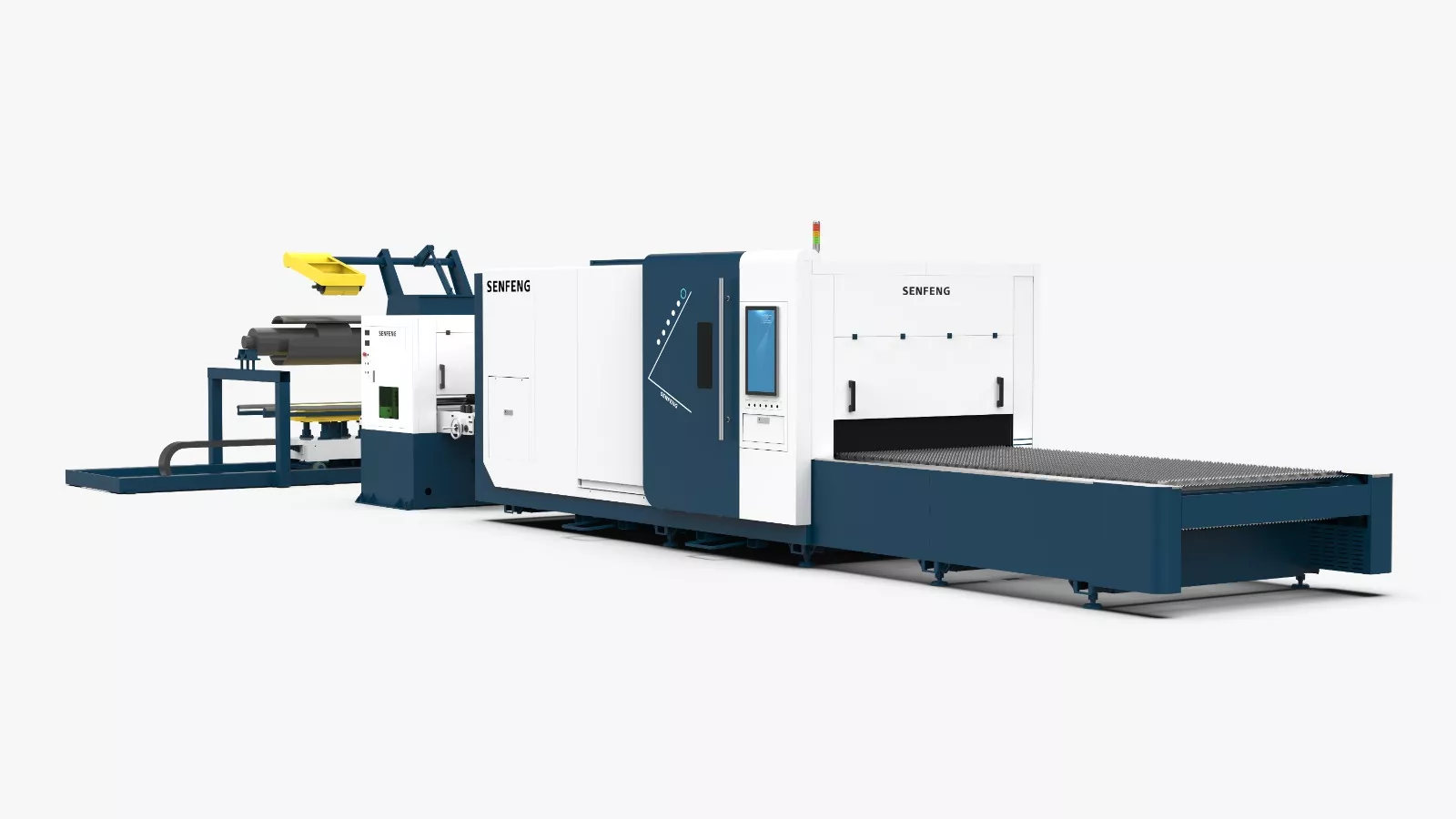

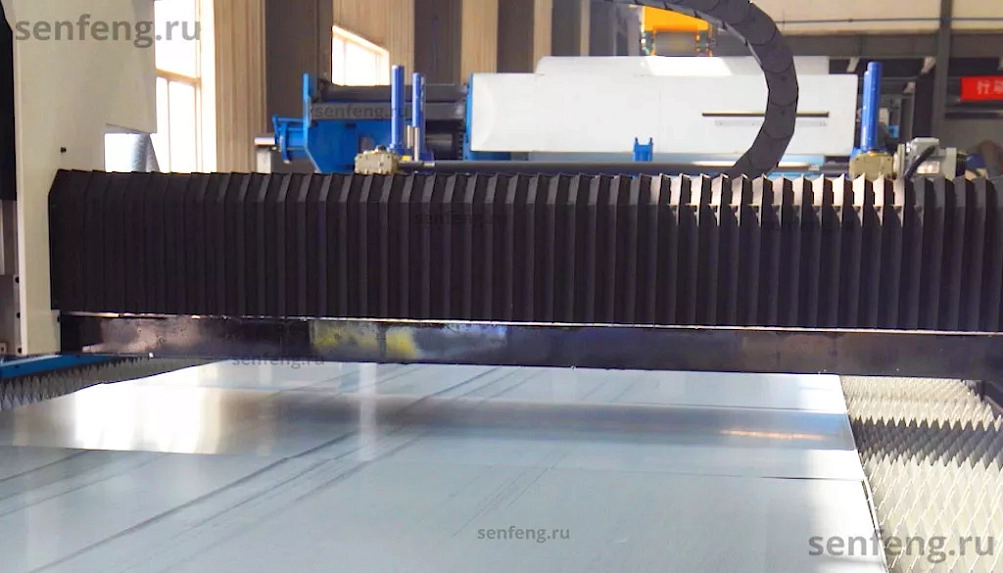

Senfeng SF1503CH - автоматизированный комплекс лазерной резки предназначенный для высокоскоростного раскроя металла, поставляемого в рулонах. Лазерная установка с кабинетной защитой, входящая в состав комплекса, может быть оснащена излучателями мощностью от 1,5 кВт до 6 кВт.
Автоматизированная система подачи материала позволяет значительно сократить временные и трудовые затраты. Комплектующие ведущих мировых производителей, отличные конструкционные решения и высокое качество сборки выгодно отличают SF1503CH от аналогичных комплексов других производителей.

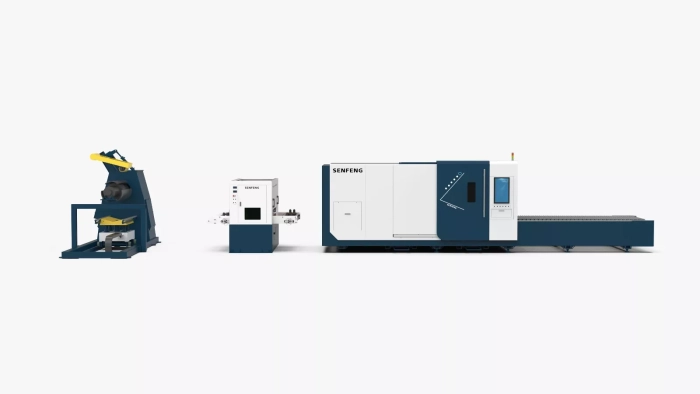

Автоматизированный комплекс лазерной резки SF1503CH с рулонной подачей включает:
- Волоконную лазерную установку для резки металла с кабинетной защитой
- Систему загрузки металла в рулонах
- Гидравлическую систему размотки металла в рулонах с плавным регулированием скорости
- Устройство подачи и выравнивания материала

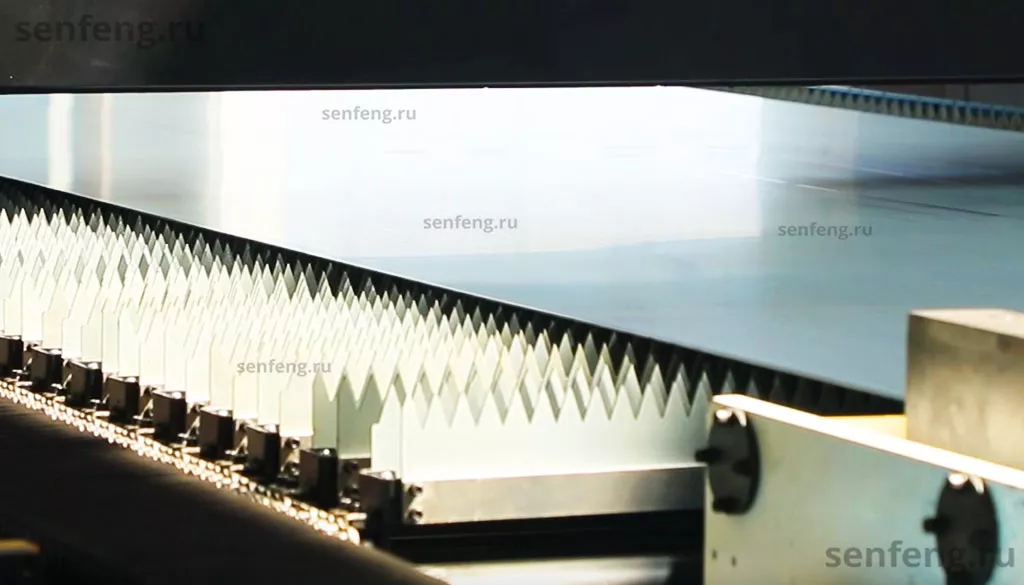

- Конвейер
- Пульт управления.

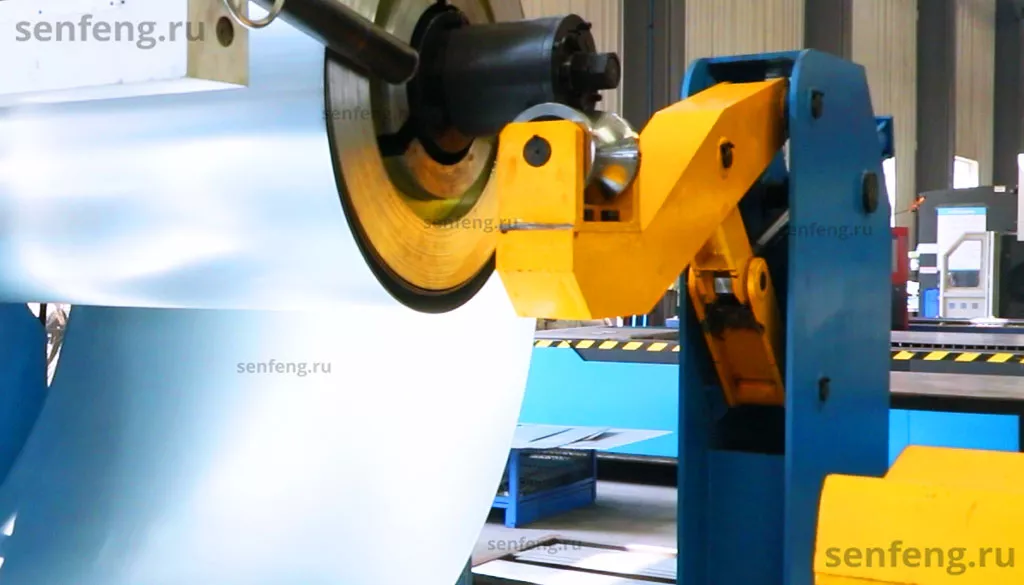

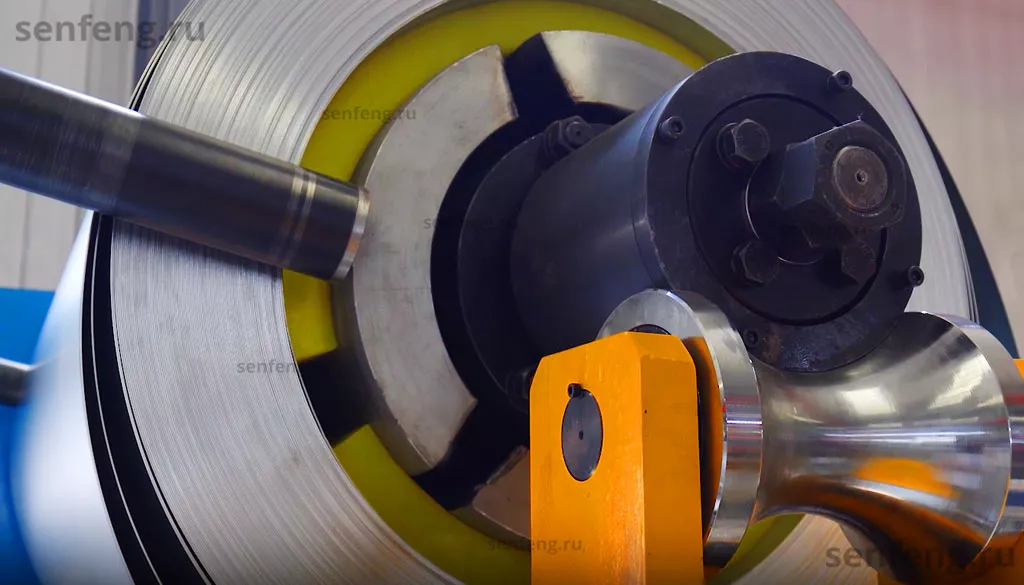

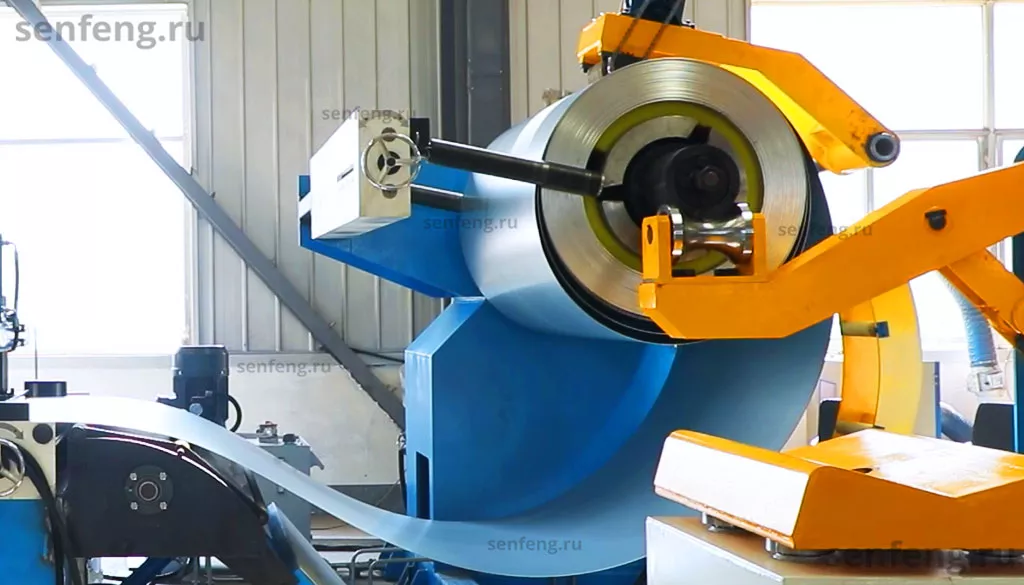

Гидравлическая система размотки материала, устройство подачи и выравнивания материала
Особенности:
■ Максимальный вес рулона 10 т
■ Ширина материала из рулона 500-1500 мм
■ Толщина материала 0,8-3 мм (углеродистая сталь)
Устройство оснащено механизмами сверхточной коррекции и выравнивания материала. Механизмами сверхточной коррекции обеспечивает точное позиционирование материала на рабочей поверхности. Выравнивание материала осуществляется с помощью эффективной запатентованной технологии 11-ти валковой правки. Позволяет снимать внутреннее напряжение материала перед его загрузкой на рабочий стол.

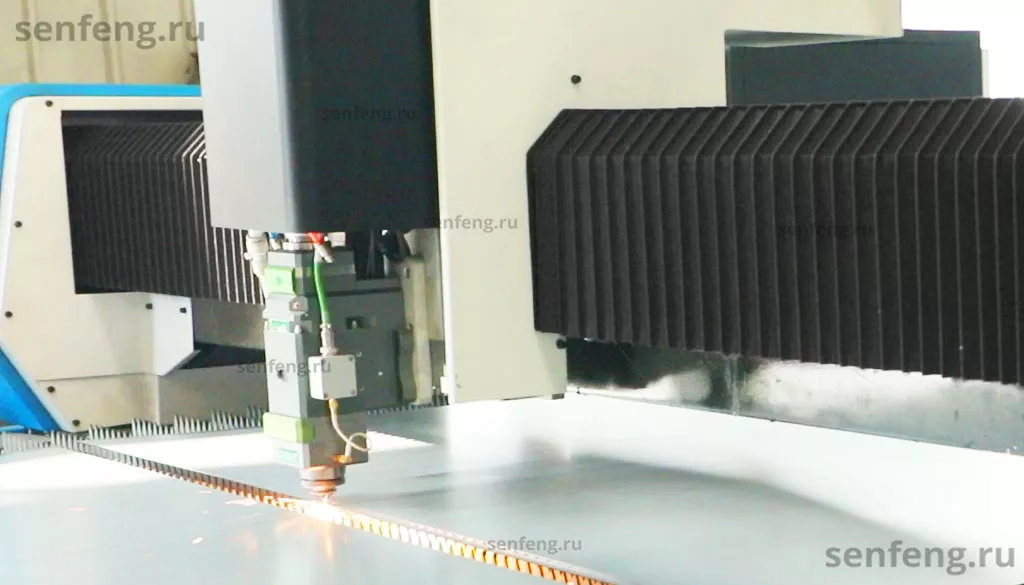

Режущая голова Raytools
Режущие головы Raytools предназначены для использования в волоконно-оптических лазерных системах промышленного класса. Характеризуются простотой обслуживания, высокой надёжностью и длительным сроком службы.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Режущая голова BOCI (Опция от 6 кВт)
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 60 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
Литой алюминиевый портал
Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.
- Скорость перемещения до 120 м/мин
- Ускорения до 3G
Волоконный лазерный излучатель Raycus
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics
Промышленный чиллер Hanli
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Сервоприводы Inovance
Inovance - один из крупнейших мировых производителей оборудования для промышленной автоматизации. Сервоприводы Inovance предназначены для обеспечения высокоскоростного и высокоточного управления оборудованием. Поддерживают настройку уровня жесткости, автоматическую настройку момента инерции и подавление вибрации, обеспечивают тихую и стабильную работу.
Редукторы Erefat
Erefat - компания c 20-ти летней историей. Продукция Erefat стала мировым стандартом в области прецизионных передач благодаря своей надежности и огромной сети пользователей.
Для редукторов Erefat характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точность
- Надежность
- Низкий уровень шума
Направляющие Senfeng
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубая передача рейка-шестерня
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Система вытяжной вентиляции
Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала).
В комплект системы вытяжной вентиляции включены гофротрубы для организации полноценной системы вытяжной вентиляции.
- Эффективная вытяжка продуктов горения
Беспроводной пульт управления с магнитной вставкой
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем
Пульт управления
Процесс управления автоматизированным комплексом оператор осуществляет с помощью операторской панели размещенной на пульте управления. Она оснащена промышленными ЖК дисплеями с защитой от попадания пыли, элементами управления на лицевой панели для удобства работы оператора, клавиатурой и компьютерной мышью.
Оборудование:
- Промышленный компьютер
- Защищенные дисплеи монитора
- Элементы управления
Программное обеспечение:
- ОП Windows
- CypCut - специальное программное обеспечение для лазерной резки металла. Программа обеспечивает легкое и стабильное управление станков. Имеет функции оптимизации, что значительно сокращает время реза и упрощает оператору процесс настройки и обслуживания
- Контроллер FSCUT2000Е
Система управления FSCUT 2000E
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
Модели автоматических комплексов Senfeng серии С с рулонной подачей
Сравнительная таблица трех моделей автоматических комплексов SENFENG серии С: SF1502CH, SF1503CLH и SF2012CH.
Модель | SF1502CH | SF1503CLH | SF2012CH |
Ширина рабочей области х макс. толщина материала в рулоне (мм): |
1500 х 2 | 1500 х 3 | 2000 х 12 |
Общие габариты автоматического комплекса рулонной подачи (мм): |
хх*хх*хх |
хх*хх*хх |
хх*хх*хх |
О производителе
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Рама
|
трубная |
Защита кабинетного типа
|
Да |
Вытяжка в зоне реза трубы
|
Да |
Система управления
|
FSCUT2000E |
Вид охлаждения
|
промышленный чиллер Hanli |
Области применения
|
резка |
Мощность излучателя (Номинальная)
|
1500 Вт, 3000 Вт, 4000 Вт, 6000 Вт |
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
Лазерная голова (режущая голова)
|
Raytools/Boci (опция от 6 кВт) |
Планетарный редуктор
|
Erefat (Германия) |
Лазерный излучатель
|
Raycus/IPG |
Охлаждение
|
Водяное с системой защиты |
Интерфейс управления
|
Хост-контроллер + панель управления |
Компьютерный интерфейс
|
USB |
Общий вес без упаковки (кг)
|
13 500 |
Габариты (ДхШхВ)
|
14823 х 5625 х 2115 |
Применимые материалы
|
холоднокатаный рулон, оцинкованный рулон, рулон из нержавеющей стали, рулон алюминия |
Толщина материала
|
0,8-3 мм (угл.сталь) |
Ширина материала
|
500-1500 мм |
Максимальный вес рулона
|
10 т |
Устройство подачи и выравнивания материала
|
3-рядное 11-валковое |
Наличие плавного регулирования скорости
|
Да |
Контроллер
|
FSCUT-2000E |
Силовая электроника
|
Schneider Electric |
Марка сервопривода
|
Inovance |
Газ
|
кислород |
Дополнительный газ
|
азот, воздух |
Гарантия
|
2 года |
Серия SENFENG
|
CH |
ПО устройства для резки листа (базовая комплектация)
|
CypCut |
Программа для ПО Cypcut (опционально)
|
CypNest |
