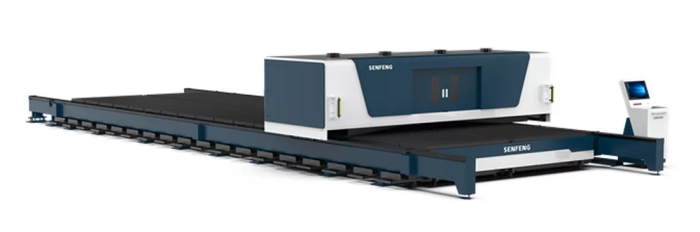

SENFENG SF14035TX – широкоформатный оптоволоконный лазерный станок открытого типа для резки листового металла под углом до ± 45 °.
SF14035TX оснащается лазерными излучателями мощностью от 6 до 100 кВт и серводвигателями мощностью от 2 до 4,4 кВт, которые обеспечивают перемещение портала со скоростью до 80 м/мин и ускорением до 2,8G. Это позволяет вести скоростной раскрой металла толщиной в десятки миллиметров.
SF14035TX позволяет обрабатывать листы размерами до 12000х3000 мм.
Лазерные станки серии TX в стандартной комплектации предлагают резку металлических листов со скосом. Лазерная голова может выполнять обычную прямую резку под углом 0° , а также резку со скосом под углом до 45°на плоскости. Станок также может выполнять резку со скосом по осям V, X, Y за один проход и другие фаски.
- Оснащенная трехмерной пятиосевой системой управления FSCUT9100, мощная режущая голова Boci серии BLT обеспечивает максимальный угол косой резки до 45°.
- Одноразовая формовка V, X, Y типов.
- Процессы сокращаются, повышая эффективность обработки металлических пластин.
Режущие головы BOCI предназначены для станков волоконной лазерной резки мощностью от 6 кВт до 100 кВт. Благодаря передовому дизайну и технологиям обеспечивает надежную работу в промышленных условиях.
Есть поддержка многоосевой 3D-резки.
- Автоматическая фокусировка
- Эффективное водяное охлаждение
- Простота замены линз и защитных стёкол
- Возможность использования различных типов линз
- Скорость перемещения до 80 м/мин
- Ускорения до 2,8G
Компания Raycus - один из ведущих производителей волоконных лазерных источников для промышленных лазеров. Отличаясь неизменно высоким качеством и долговечностью, излучатели Raycus получают всё более широкое распространение по всему миру.
- Диапазон мощности от 1.5 до 60 кВт
- Диапазон колебаний средней мощности излучения ± 1%
- Высокий коэффициент преобразования электрической энергии в световую
- Ресурс работы до 100 000 часов
Опционально возможна установка лазерного излучателя IPG Photonics

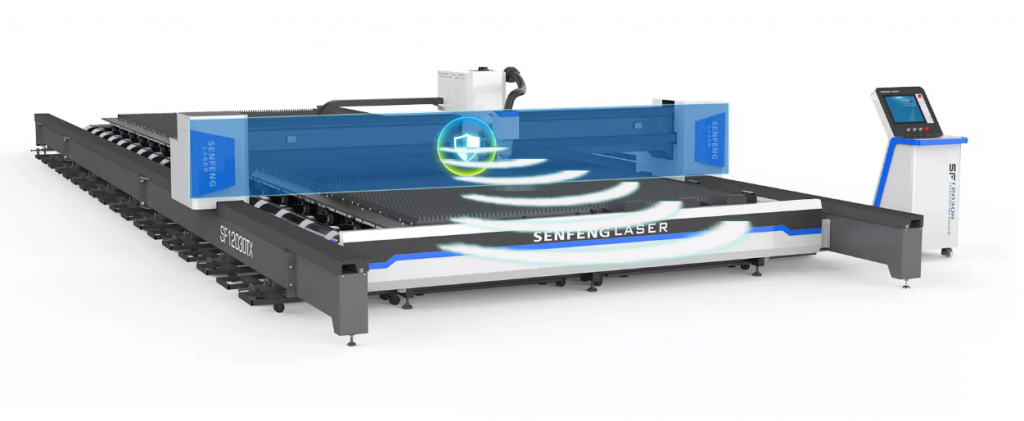

Обеспечивает защиту персонала от лазерного излучения. Инфракрасные излучатели создают световое поле. Когда посторонний предмет попадает в рабочую зону, процесс резки останавливается. Это обеспечивает высокий уровень безопасности персонала на производстве.
Промышленные чиллеры Hanli произведены специально для охлаждения лазерного оборудования. Один контур охлаждает лазерный источник, второй - лазерную голову. Чиллер имеет встроенную систему защиты от перегрева и систему поддержания оптимальной температуры обоих контуров. Чиллер оснащен двойной системой контроля температуры и двойным режимом управления для охлаждения лазерного источника и головы.
- Высокий КПД
- Двойной контроль температуры
- Уведомление о перегреве
- РВстроенная защита от перегрева помпы
- Встроенная защита от утечек
Серводвигатели Schneider — уникальные сервоприводы с мотором, которые разработаны для перемещения выходного вала в требуемое положение (согласно управляющему сигналу) и для удержания этого положения в автоматическом режиме. Сервомоторы Schneider отличаются солидной производительностью, обладают повышенной скоростью и точностью работы.
Motoreducer — всемирно известный производитель редукторов, непрерывно совершенствующий технологические решения в области трансмиссионных узлов для промышленного применения. Для редукторов Motoreducer характерны:
- Большее передаточное отношение при небольших размерах
- Высокая точностью
- Надежность
- Низкий уровень шума
Senfeng - призанный авторитет в области разработки и производства линейных направляющих.
- Низкий уровень шума
- Плавность перемещения
- Высокая точность
- Длительный срок эксплуатации
Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых
- Надежность работы в широком диапазоне нагрузок и скоростей
- Высокий КПД
- Точность перемещений
- Низкий уровень шума
- Сравнительно малые нагрузки на валы и подшипники
Автоматическая система обеспечивает смазку узлов и деталей прямо во время работы, подавая необходимое количество масла в нужное место в нужное время.
- Исключает простои оборудования во время смазки
- Увеличивает срок эксплуатации оборудования
- Снижает расходы на обслуживание
- Повышает безопасность условий труда
- Устраняет возможность загрязнения смазки
- Оснащен системой с тремя различными газами: воздух, азот (300psi), кислород. Каждый может индивидуально контролироваться по расходу и давлению.
- Программный терминал оборудования настроен на автоматический выбор функции вспомогательного газа. Тип и давление вспомогательного газа могут быть автоматически установлены и выбраны с помощью программы числового управления, без ручного управления.
- Давление сжатого воздуха и кислорода можно регулировать в диапазоне от 150 мБар до 6 Бар, а давление азота можно регулировать в диапазоне от 150 мБар до 25 Бар.
- Фактическое давление воздуха на выходе из режущей головки можно легко считывать и отображать на панели в режиме реального времени.

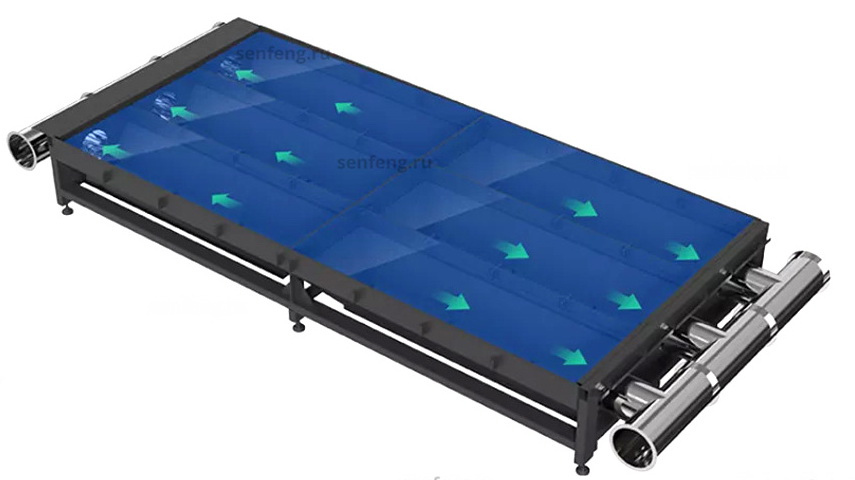

Система «умного» пылеудаления разделена в зоне реза на секции для выпуска отработанного газа и продуктов горения с периодичностью по времени
в соответствии с текущим процессом резки.
Особенности:
Спиральное удаление пыли и продуктов горения с отрицательным давлением и герметичная конструкция нижней части для обеспечения бездымной резки.
Обеспечивает защиту персонала и чувствительного к загрязнениям оптического оборудования (линзы, зеркала). Комплект поставки включает гофротрубы, необходимые для организации полноценной системы вытяжной вентиляции.
Пульт позволяет дистанционно управлять рабочим процессом. Имеет удобное магнитное крепление.
- Стабильная бесперебойная связь
- Алгоритм защиты от помех
- Широкие функциональные возможности
- Индикаторы работы систем

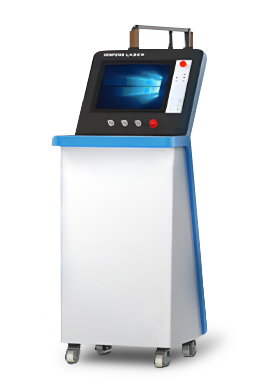

Процесс управления станком оператор осуществляет с помощью операторской панели. В нее входят промышленный ЖК дисплей с защитой от попадания пыли, элементы управления на лицевой панели для удобства работы оператора, клавиатура и компьютерная мышь.
Интеллектуальная система управления FSCUT9100 разработана для высокомощных станков лазерной резки листового металла (до 100 кВт) с возможностью 3D-резки.Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Система управления FSCUT9100 используется для точной пятиосевой (3D) обработки листового металла больших размеров.
Поддерживает такие функции как:
· Поддержка фасок V/Y/X/K и специальных типов градиентных фасок
· Отслеживание и исправление в реальном времени качества реза.
· Автоматическая повторная резка
· Безшлаковая резка
· Высокоскоростное определение кромки заготовки
· Отметка зоны реза и поиск центра окружности
· Поддержка косой резки под углом до 45°
· Многопозиционная обработка и визуальное определение остатка
· Нестинг (ПО CypNest)
· ПО для 3D резки FACut
Хотите увидеть лазерный станок в работе?
Запишитесь на просмотр оборудования прямо сейчас
О производителе
Завод Senfeng
Научно-техническая компания Jinan Senfeng Technology Co., Ltd. (Senfeng) основана в 2004 году и является всемирно известным производителем станков для лазерной резки и гравировки.
Компания Senfeng базируется в Инновационной зоне Цзинань провинции Шаньдун, где находятся три современных завода общей площадью более 450 000 м², на которых трудятся более 1500 сотрудников.
Промышленный масштаб и высокий технический потенциал научно-исследовательского центра делают компанию Senfeng одним из лидеров лазерной индустрии, который выпускает более 1000 единиц станков в месяц.
Оборудование Senfeng поставляется и успешно работает в 137 странах мира: Европа, США, Канада, страны Латинской Америки, Юго-Восточной Азии, на ближнем Востоке и, конечно, в России.
Международные сертификаты и патенты подтверждают качество производимого оборудования
Как одно из подтверждений качества продукции, Senfeng имеет международные сертификаты CE, ISO и FDA.
Также Senfeng — в высшей степени инновационное предприятие. В 2016 году компания Senfeng успешно прошла сертификацию системы управления интеллектуальной собственностью. На сегодняшний день Senfeng получила более 100 патентов на изобретения и полезные модели.
Технический контроль
Завод компании Senfeng обеспечивает полный цикл производства с обязательным контролем на всех производственных этапах. Все оборудование проходит многоуровневую диагностику и проверки на соответствие заявленным характеристикам, которые проводят инженеры завода как в процессе изготовления, так и перед отправкой клиенту.
Высокотемпературный отпуск станины при 600 °C
Проверка станины на ударостойкость
Тест на точность
Проверка параметров высокой точности
Прецизионный тест жесткости комплектующих
Проверка волоконного лазерного излучателя
Инфракрасное измерение
Сборка ведущими техниками
Отладка передающих устройств
Проверка точности резки
Проверка лазерным интерферометром
Настройка рабочих параметров
72-часовое испытание станка
12-часовая проверка на соответствие качества резки
Упаковка оборудования
Транспортировка
ООО "Технограв" — официальный дилер Senfeng в России
Как у любого серьезного производителя международного уровня, у компании Senfeng широко развита дилерская сеть.
Официальные представители завода присутствуют в большинстве стран мира.
В России данную роль выполняет ООО «ТЕХНОГРАВ» Мы является единственным официальным сертифицированным представителем Senfeng Technology на территории России.
Подробнее о преимуществах покупки у официального представителя.
|
Мощность излучателя (Номинальная)
|
6 кВт , 12 кВт , 20 кВт , 30 кВт , 40 кВт , 60 кВт , 80 кВт , 100 кВт |
|
Размер поля (рабочая область)
|
14000 х 3500 мм |
|
Рама
|
листовая |
|
Защита кабинетного типа
|
Нет |
|
Рабочая зона листового металла (мм)
|
14000*3500 |
|
Максимальная нагрузка СТОЛ (кг)
|
8500 |
|
Вытяжка на рабочем столе
|
Секционная вытяжка |
|
Система управления
|
FSCUT9100 |
|
Вид охлаждения
|
промышленный чиллер Hanli |
|
Области применения
|
резка |
|
Точность позиционирования
|
±0,1/1000 мм |
|
Точность повторения (повторное позиционирование)
|
±0,1 мм |
|
Обрабатываемые материалы
|
Латунь, Легированная сталь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Сталь Ст3, Углеродистая сталь |
|
Тип лазерного излучателя (тип лазера)
|
Оптоволоконный иттербиевый |
|
Лазерная голова (режущая голова)
|
BOCI |
|
Планетарный редуктор
|
Erefat (Германия) |
|
Лазерный излучатель
|
Raycus/IPG |
|
Максимальная толщина резки углеродистой стали (мм)
|
100 |
|
Максимальная толщина резки нержавеющей стали (мм)
|
80 |
|
Максимальное ускорение по X, Y
|
1.8 G |
|
Охлаждение
|
Водяное с системой защиты |
|
Время работы лазерного излучателя (cрок работы лазера)
|
до 100 000 часов |
|
Интерфейс управления
|
Хост-контроллер + панель управления |
|
Компьютерный интерфейс
|
USB |
|
Объем оперативной памяти
|
2 Гб |
|
Максимальная нагрузка стола (кг)
|
8500 |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
|
80 м/мин |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА
|
50 м/мин |
|
Поддерживаемые графические форматы
|
AI, PLT, DXF, BMP, DWG, Auto CAD, Corel Draw |
|
Угол обработки скос
|
± 45 ° |
|
Портал / тип портала
|
литой алюминиевый |
|
Контроллер
|
FSCUT9100 |
|
Силовая электроника
|
Schneider Electric |
|
Тип двигателя, мощность
|
Сервоприводы Schneider 4,4 кВт |
|
Марка сервопривода
|
Schneider Electric |
|
Сертификация
|
CE, ISO |
|
Концевые датчики
|
Индуктивные |
|
Газ
|
воздух |
|
Дополнительный газ
|
кислород, азот |
|
Напряжение питания
|
380В ± 10% |
|
Гарантия
|
2 года |
|
Серия SENFENG
|
TX |
|
Программа для ПО HypCut (базовая)
|
CypNest |
|
ПО устройства для 3D резки листа (базовая комплектация)
|
FACut |
Оборудование поставляется «под ключ», и его цена включает :
- стоимость изготовления;
- затраты, связанные с доставкой (таможенная очистка, оплата страхования, транспортно-экспедиторских услуг и т.д.);
- стоимость сервисных услуг (пусконаладочные работы, обучение персонала заказчика, гарантийное обслуживание);
- НДС.
Цена рассчитывается и указывается в индивидуальном коммерческом предложении, которое мы высылаем перед заключением договора поставки. Мы предлагаем станки как по предоплате, так и в лизинг.
Сроки доставки варьируются в зависимости от сложности заказа и конкретного адреса.
Вместе с оборудованием заказчик получает стандартный набор документов на русском языке.
Заказчик имеет возможность выбрать между оборудованием, которое ещё предстоит заказать на заводе производителя, и тем, что уже находится на одном из наших российских складов. В первом случае оборудование будет доставлено прямо по указанному адресу, минуя склад. Во втором случае заказчик получит оборудование, которое доставлено на склад, прошло проверку сервисной службы ООО "Технограв" и хранится в ожидании заказа.
При доставке напрямую с завода цена оказывается ниже за счёт снижения логистических затрат. Однако следует помнить, что в случае изготовления оборудования заказчик получит его через 3-4 месяца после подписания Договора, а при доставке готового со склада – через 5-10 дней. При своевременной оплате, разумеется.
ПОРЯДОК ОПЛАТЫ
В случае заказа оборудования на заводе действует следующий порядок оплаты:
- 20% от суммы Договора – в течение 5 календарных дней после подписания;
- 75% от суммы Договора – в течение 3 календарных дней после получения уведомления о готовности к отгрузке оборудования с завода-изготовителя;
- 5% от суммы Договора – в течение 3 календарных дней после завершения ПНР и подписания акта приемки.
При заказе оборудования со склада порядок несколько проще:
- 80% от суммы Договора – в течение 5 календарных дней после подписания;
- 20% от суммы Договора – в течение 3 календарных дней после подписания Акта пусконаладки.
По желанию клиента возможно увеличение размера любого из платежей при условии, что предыдущие останутся не меньше указанных (например, при заказе на заводе второй платёж может превышать указанные 75%, но первый всё равно будет не менее 20%). В случае, если заказчик решит воспользоваться лизингом, порядок оплаты будет определяться договором с лизинговой компанией. Подробнее о лизинге – здесь.
ООО “Технограв” обеспечивает доставку приобретённого оборудования до места, указанного покупателем.
ВНИМАНИЕ !Помимо оборудования, ООО “Технограв” поставляет запасные части и расходные материалы. Их доставка производится транспортными компаниями – либо по адресу, указанному заказчиком, либо до склада транспортной компании с последующим самовывозом силами заказчика. Кроме того, некоторые расходники могут быть доставлены техническими специалистами ООО “Технограв” при их выезде на объект клиента.
Разгрузку оборудования, доставленного по указанному адресу, покупатель производит самостоятельно и за свой счёт.
ДОКУМЕНТЫ
Вместе с оборудованием заказчик получает стандартный набор документов:
- УПД (подписанная скан-копия).
- руководство по эксплуатации оборудования на русском языке (электронная версия);
- руководство по эксплуатации ПО на русском языке (электронная версия);
- паспорт оборудования.
Везде, где есть такая возможность, мы используем ЭДО, поскольку это позволяет ускорить и упростить обмен документами, а также существенно снижает вероятность возникновения ошибок.
Помимо поставки лазерных станков, компания обеспечивает :
- поставку дополнительного оборудования, без которого эти станки работать не смогут;
- бесперебойное снабжение всеми необходимыми комплектующими и расходными материалами (кроме газов);
- предоставление технической поддержки (от устных консультаций до отправки ремонтных бригад) как в течение гарантийного срока, так и после его окончания.
