Серии лазерного оборудования Senfeng: ключевые особенности и отличия
Компания «Технограв» — генеральный партнер Senfeng Laser. Мы поставляем лазерное промышленное оборудование для резки, сварки и очистки металла с 2017 года. В 2024 году мы расширили ассортимент металлообрабатывающего оборудования Senfeng, предлагая заказчикам листогибочные прессы и панелегибочные центры. Сегодня мы хотим рассказать вам подробнее о производителе Senfeng Laser и особенностях его продукции на основе волоконных лазеров.
О производителе
Китайская компания Senfeng Laser была основана в 2004 году и в те времена выпускала оборудование для лазерной гравировки. За 20 лет небольшая фирма выросла до одного из крупнейших производителей промышленных систем для обработки металла. При этом на оборудование устанавливаются волоконные источники излучения, как наиболее современные и перспективные. КПД лазера, работающего на иттербиевом волокне, достигает 30% и выше.
Станки Senfeng подходят для обработки практически любых марок стали: высокоуглеродистых, пружинных, нержавеющих, в том числе жаростойких. Кроме этого, волоконному лазеру хорошо «поддаются» сложные металлы и сплавы. Например, титан, алюминий, медь. Такие станки работают с минимальным отходом, а у некоторых моделей его и вовсе может не быть. Это особенно актуально для обработки дорогостоящих материалов.
Компания Senfeng Laser постоянно улучшает свою продукцию благодаря наличию собственного научно-исследовательского центра. При этом изготовитель обладает мощным производственным потенциалом: 3 завода общей площадью 450 000 м2. Все это позволяет компании выпускать более 1500 единиц продукции в месяц, включая новые модели станков.
Виды и категории лазерного оборудования
Лазерные станки Senfeng для резки листового металла делятся на два типа: открытые и с кабинетной защитой. Первые это установки с полностью открытой рабочей зоной. Это позволяет оператору следить за процессом резки в реальном времени. Кроме этого, у некоторых серий таких станков большая рабочая зона — можно изготавливать много деталей за один цикл или работать с широкоформатными заготовками. Но для работы на таких станках (особенно мощных - от 6 кВт) есть дополнительные требования по защите персонала от лазерного излучения и продуктов горения.
Эти вопросы легко решаются для станков с защитной кабиной, которая закрывает все рабочее поле. Кабинетная защита экранирует прямое и отраженное лазерное излучение. Это особенно актуально во время резки медных и алюминиевых сплавов из-за их высокой отражающей способности. На таких станках за процессом резки оператор может наблюдать через экран, расположенный над панелью управления.
Кроме этого, «закрытый» станок защищает персонал от паров металла (особенно тяжелых) и других продуктов горения. Габариты кабинетной защиты таких станков напрямую зависят от размера рабочей зоны - от 3000 х 1500 мм до 8000 х 2500 мм.
Лазерные станки Senfeng для резки металла делятся также по типу обрабатываемого материала: листорезы, труборезы и комбинированные установки.
Станки Senfeng для резки листового металла
Оборудование для обработки металлических листов представлено в 9 сериях. Каждая из них отличается мощностью, дополнительным функционалом и особенностями конструкции.Серия N

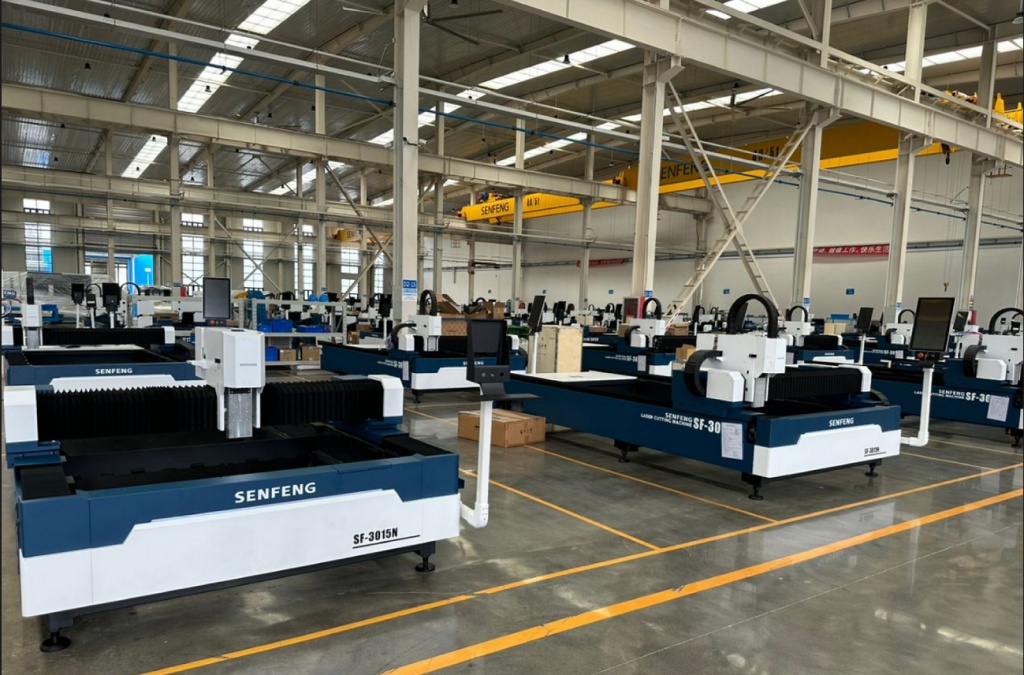

В новую серию Senfeng N входят станки для раскроя листового металла открытого типа. Эти установки обрабатывают металл толщиной до 16 мм (углеродистая сталь). Мощность излучателя можно выбрать под ваши задачи — от 1,5 до 6 кВт. Скорость резки до 35 м/мин с ускорением 0,8G обеспечивается сервоприводами FUJI.

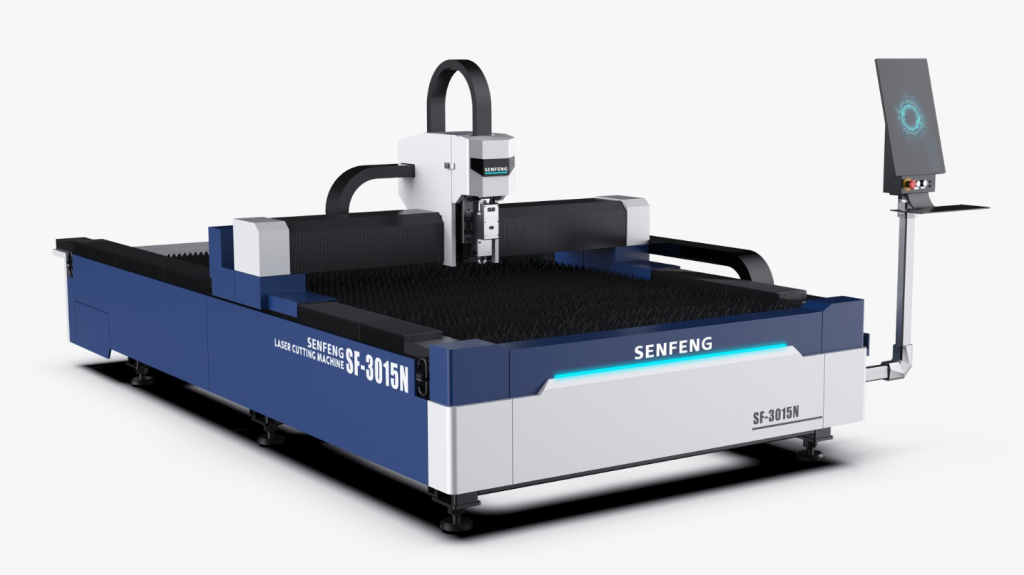

Базовая модель — SF3015N с режущей головой Raytools предназначена для раскроя металлических листов размером до 3000 х 1500 мм. Также есть вариант с режущей головой Senfeng Tyrfing и системой управления Senfeng Mimir. Кроме нее в серии N также есть модели SF6020N, SF6015N и SF4015N с рабочим полем 6000 х 2000, 6000 х 1500 и 4000 х 1500 мм соответственно.
Серия G

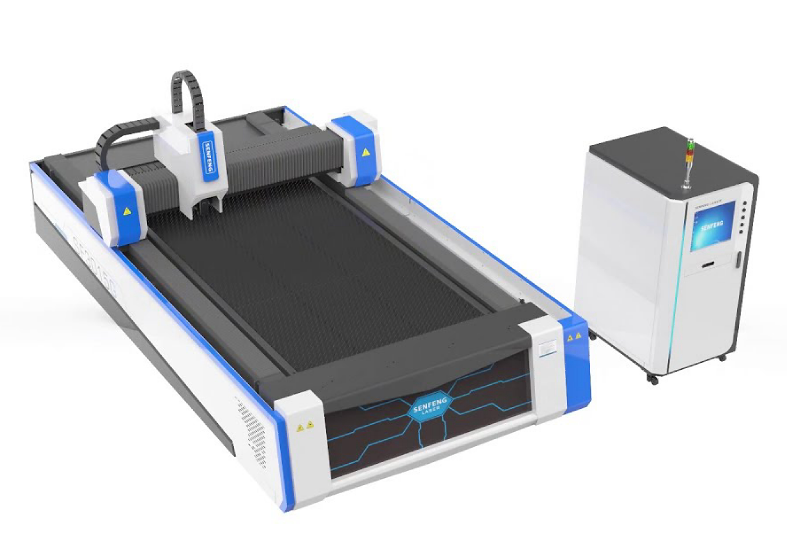

В базовой серии G представлены станки для резки листового металла открытого типа с рабочим полем от 3000х1500 мм до 6000х2000 мм. Начальная модель SF3015G может оснащаться лазерными излучателями от 1,5 до 6 кВт. Cерводвигатели мощностью 850 Вт обеспечивают перемещение портала со скоростью до 80 м/мин и ускорением до 0,8G. Скорость резки до 35 м/мин.

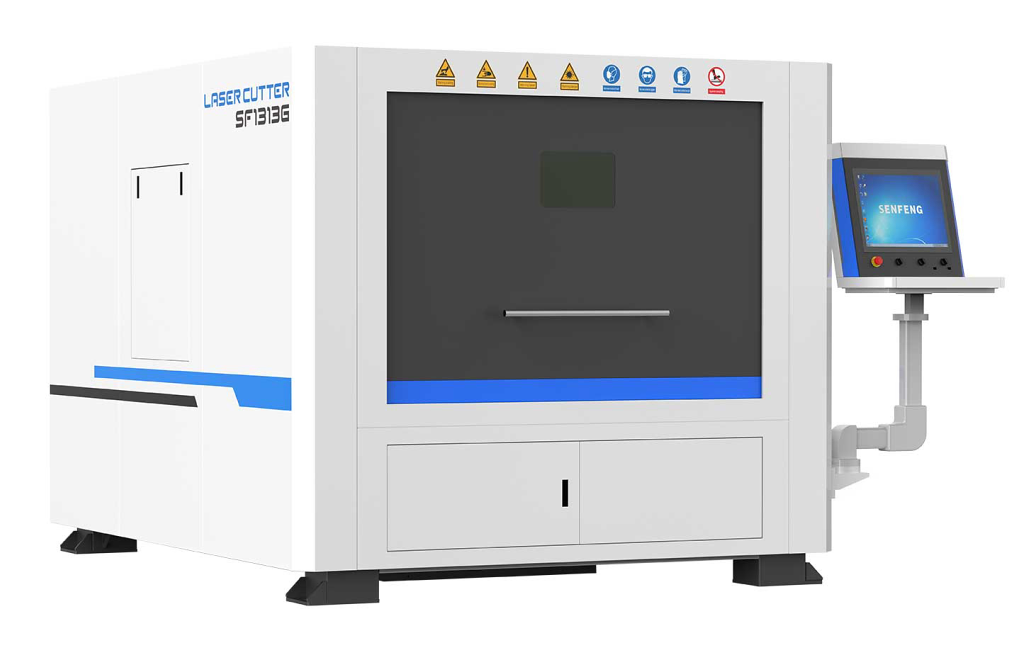

В серии G есть также компактные станки с уменьшенным рабочим полем и кабинетной защитой. Установки оснащаются волоконными лазерными излучателями мощностью от 1,5 до 4 кВт. Рекомендуем обратить внимание на модели — SF1313G и SF1530G. Размеры рабочего поля 1300х1300 и 1500 х 3000 мм соответственно. Несмотря на компактные размеры, эти станки легко справляются с углеродистой сталью и нержавейкой толщиной до 14 и 8 мм соответственно. Кабина, закрывающая рабочую область надежно защищает персонал от прямого и отраженного лазерного излучения.
Лазерные станки серии G занимают немного места в цехе и подходят для изготовления небольших деталей из металлических листов небольшой и средней толщины.
Серия GS

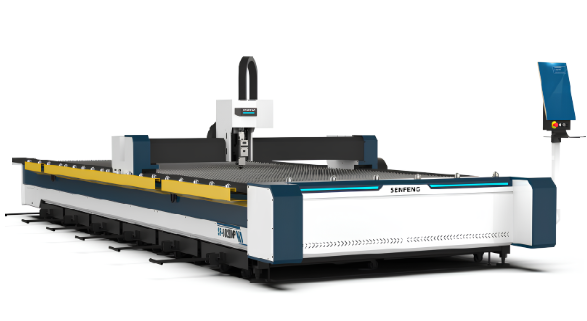

Это станки открытого типа с тяжелой станиной. Благодаря такой конструкции увеличивается точность обработки листов металла средней и большой толщины за счет уменьшения вибраций. Кроме этого, тяжелая станина сохраняет идеальную геометрию в течение многих лет даже при интенсивной эксплуатации.
Модели серии GS оснащаются лазерными излучателями мощностью от 1,5 до 6 кВт. Базовая модель SF3015GS имеет стандартное рабочее поле — 3000х1500 мм. Скорость резки — до 50 м/мин. Мощные серводвигатели на 2 кВт позволяют перемещать портал со скоростью 120 м/мин и ускорением до 1,2G. Этот станок режет листы углеродистой стали толщиной до 20 мм, нержавейку — до 12 мм.
В серию GS входят еще 4 модели: SF4015GS, SF4020GS, SF6015GS и SF6020GS с разными габаритами рабочего поля — максимальное 6000 х 2000 мм. Эти станки подходят для производства крупных деталей с повышенными требованиями к точности изготовления.
Серия AS
Станки этой серии также оснащены тяжелой станиной, но при этом у них есть еще и система сменных столов. Благодаря ей замена паллет выполняется всего за 15 секунд. При этом функция может работать как в полностью автоматическом режиме, так и с помощью команд оператора.
Пример базовой модели из этой серии — SF3015AS. Станок предназначен для скоростного раскроя листового металла размером до 3000 х 1500 мм. Прочная сварная станина из листовой стали продлевает срок службы установки, а также уменьшает вибрации. За счет этого повышается точность и качество обработки деталей. Кроме этой модели в серию входит SF6015AS с увеличенным рабочим полем до 6000х1500 мм.
Станки серии AS используются на крупносерийных производствах, где необходимо увеличить скорость изготовления продукции без потери в качестве.
Серия HC/HS

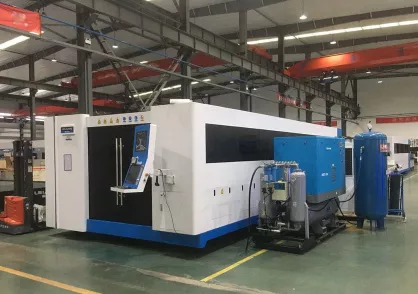

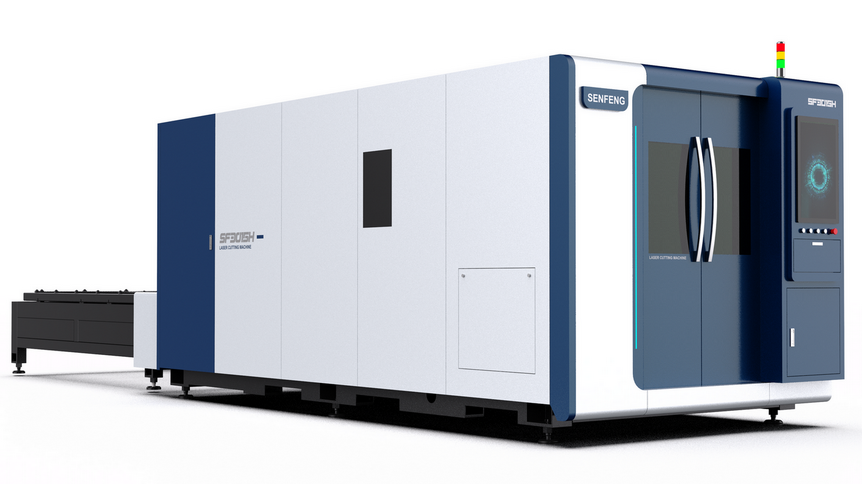

Станки в этих сериях оборудованы защитной кабиной, закрывающей не только зону реза, но и все рабочее поле. Такая кабина надежно защищает персонал не только от лазерного излучения, но и от паров металла. Система сменных столов позволяет автоматизировать загрузку материала и выгрузку готовой продукции, за счет чего повышается производительность оборудования. На станки серии HC устанавливаются волоконные лазерные излучатели мощностью от 1,5 до 6 кВт.
В серии НС только одна модель — SF3015HC. С помощью этой установки можно резать листы металла размером до 3000 х 1500 мм со скоростью до 50 м/мин. Станок довольно компактный за счет новой конструкции защитной кабины и его можно установить на производственных площадках с ограниченным пространством. Кроме того такой станок целиком помещается в 40-футовый контейнер, позволяя экономить на транспортных расходах при доставке на производство или при его переезде в новую локацию.
В серии HS есть модели SF3015HS, SF4015HS, SF4020HS, SF6015HS и SF6020HS с рабочими полями размером от 3000х1500 до 6000х2000 мм.
Оборудование серии HC/НS отлично подойдет для обработки металлов с высокой отражающей способностью, а также сплавов с высоким содержанием тяжелых металлов: латунь, алюминий, марганцевая сталь и тому подобных материалов.

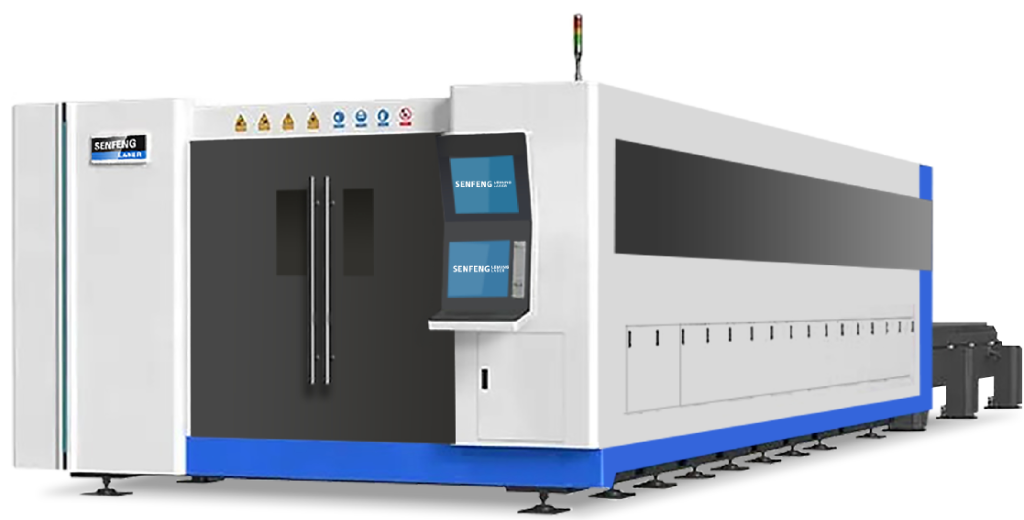

Серия H4
Это флагманская серия высокомощных станков Senfeng с кабинетной защитой и системой сменных столов. На эти модели устанавливаются лазерные излучатели от 6 до 30 кВт. Установки разработаны специально для скоростного и качественного раскроя толстых листов металла — до 40 мм для углеродистой стали и 30 мм для нержавейки. Базовая модель серии — SF3015H4 со стандартным рабочим полем 3000 х 1500 мм. Отличается высокой скоростью резки — до 100 м/мин, а также скоростью перемещения портала с режущим блоком — до 175 м/мин и ускорением до 2,8G.
Кроме нее в серию входят 6015H4,6020H4, 6025H4, 8025H4 с размером рабочего поля от 6000 х 1500 до 8000 х 2500 мм. Также есть варианты с системой управления и комплектующими Senfeng, возможностью 3D-резки. Лазерная голова при этом движется по сложной траектории, что позволяет обрабатывать заготовку практически со всех сторон без ее переустановки. Опционально станки серии H4 могут оснащаться системой машинного зрения (CypVision) для повышения точности управления резкой и минимизации отхода.
Станки серии H4 подходят для скоростного раскроя листового металла большой толщины и производства объемных деталей сложной формы (в соответствующей комплектации). Такие установки чаще используются на крупных производствах с большими объемами выпуска готовой продукции.
Серия H5
Сверхмощные лазерные установки с излучателями от 12 до 60 кВт. Кроме защитной кабины и системы сменных столов оснащены гидравлической подъемной платформой для работы с крупногабаритными и тяжелыми листами металла. Максимальный подъемный вес такой платформы - до 30 тонн. Основная модель серии SF3015H5 справляется с материалами толщиной до 80 мм (углеродистая сталь) и отличается высокой скоростью резки до 100 м/мин.
Кроме нее в нашем ассортименте представлены модели 4020H5, 6025H5, 8025H5, с размерами рабочей зоны до 8000 х 2500 мм. Станки серии H5 подойдут для крупносерийного производства деталей большой толщины с повышенными требованиями к точности и качеству кромок.
Серия R

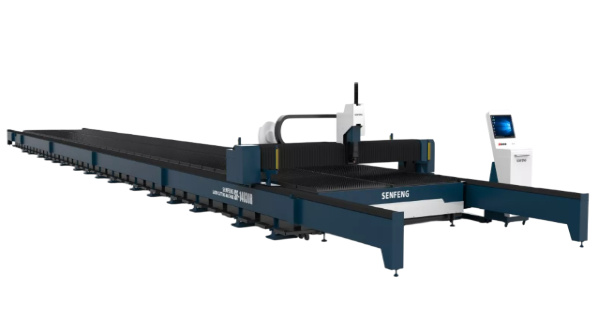

В этой серии представлены широкоформатные лазерные станки открытого типа с лазерными излучателями мощностью от 6 до 60 кВт. Такие модели оснащены большой рабочей областью — от 6000 х 3000 до 16000 х 3000 мм. Базовая модель SF6030R обладает скоростью реза до 50 м/мин, а также перемещения портала до 80 м/мин.
Станки серии R используются для производства крупных деталей из металлических листов больших размеров.

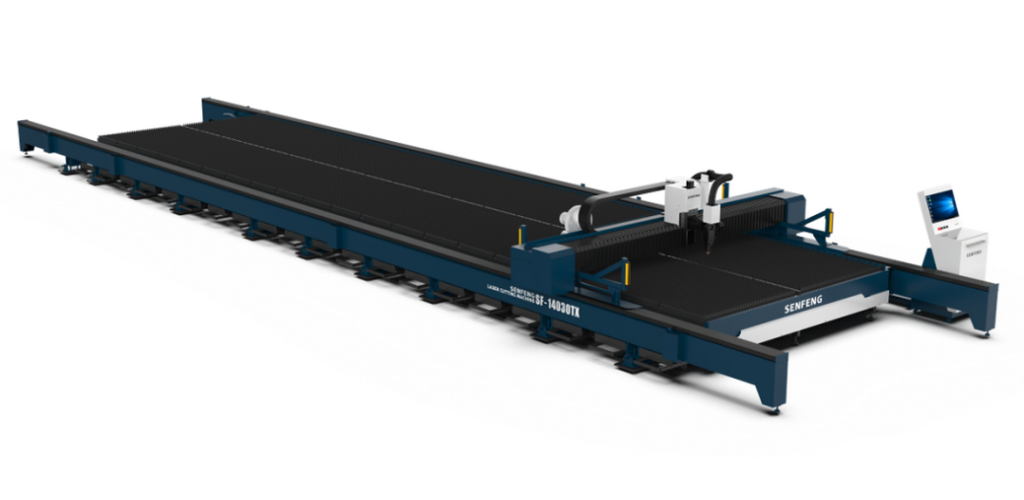

Серия TX
У нас также есть вариант широкоформатных станков с возможностью 3D-резки. Установки могут обрабатывать заготовки также под углом до 45º. Это стало возможным благодаря лазерной голове BOCI серии BLT и системе управления FSCUT9100 с возможностью пятиосевой (3D) обработки заготовок.
Базовая модель серии SF6030TX при мощности источника 60 кВт без труда разрезает листы углеродистой стали толщиной до 80 мм. Портал перемещается со скоростью до 80 м/мин благодаря двум серводвигателям мощностью до 4,4 кВт. Станки оснащаются лазерными излучателями на 6-60 кВт.
Станки серии TX лучше всего подходят для изготовления деталей сложной формы из заготовок большой толщины.
Комбинированные станки Senfeng
Комбинированные станки универсальны, с их помощью можно резать как листовой металл, так и трубы, профили.
Мы поставляем три серии таких установок:Серия С (базовая)
Основная модель новой серии - SF3015C имеет рабочее поле размером 3000 х 1500 мм, длина заготовки трубного металлопроката — до 6 метров, диаметр — до 220 мм. Подходит для типовой обработки листового, трубного и профильного проката. Есть вариант с системой управления и комплектующими Senfeng.
Серия MS (с усиленной станиной)
Установки оснащены станиной, сваренной из листов стали большой толщины. Благодаря ей повышается точность обработки за счет уменьшения вибраций и увеличивается срок службы станка. Основная модель — SF3015MS, основные характеристики которой схожи с серией С.

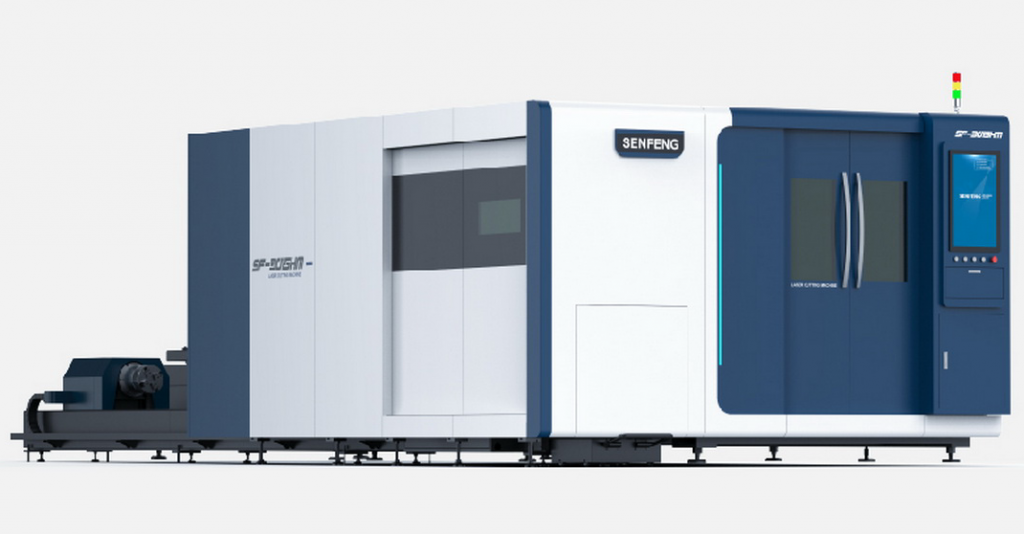

Серия HM (кабинетная защита и система сменных столов)
Эти станки имеют защитную кабину и систему сменных столов (паллет) для обработки листового металла, которая повышает производительность оборудования. Базовая модель — SF3015HM, которая идеально подойдет для выполнения универсальных производственных задач.
Комбинированные станки удобны тем, что это по сути две установки в одной. Одна установка стоит дешевле двух, занимает меньше места в цехе, затраты на пусконаладочные работы также будут меньше.

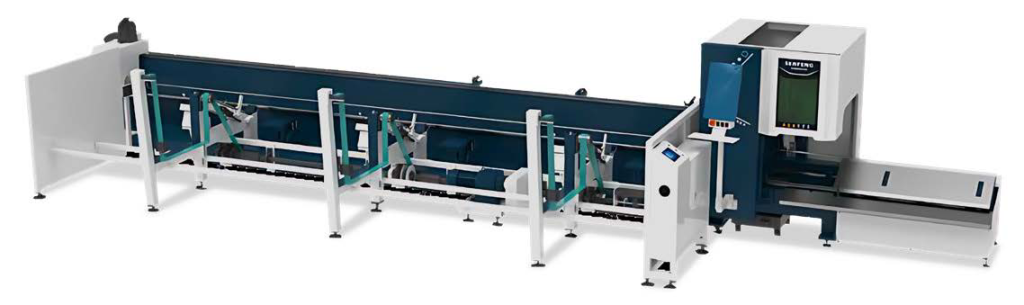

Станки Senfeng для резки труб и профилей
С помощью труборезов Senfeng можно обрабатывать профили как круглого, так и квадратного сечения диаметром до 500 мм и длиной до 12 м. Всего представлено 6 серий оборудования, которое специализировано под разные задачи обработки этого вида металлопроката. Коротко расскажем о главных нюансах.Серия Т (2 зажимных патрона)
Базовая модель SF6016T без труда справляется с трубой или профилем длиной до 6 метров и диаметром до 160 мм (для круглых труб) при мощности 1,5-4 кВт. В серию входят еще две модели с защитной кабиной в зоне реза - SF6020T и SF6024Т. Максимальный диаметр круглых труб, который можно на них обработать — 220 и 240 мм соответственно. Мощность излучателя 1,5-6 кВт.

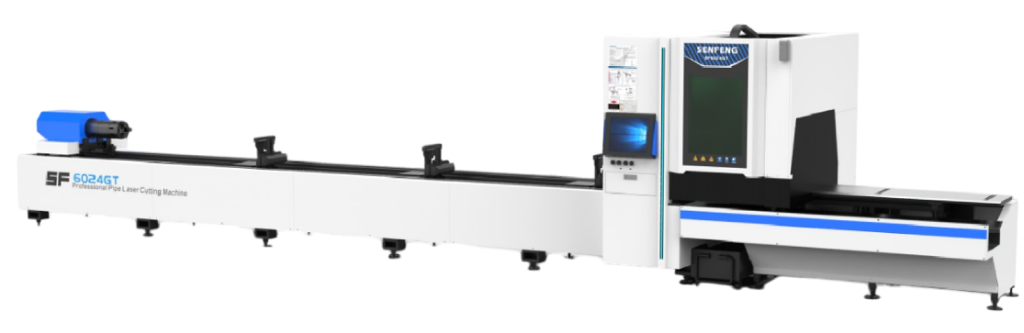

Серия GT (2 зажимных патрона и защитная кабина)
В этой серии представлена одна модель станка — SF6020GT. Она предназначена для резки труб диаметром до 220 мм и длиной до 6 м. Кроме этого, он может резать трубы или профили под углом до 45º. Мощность излучателя — от 3 до 6 кВт.
Серия NT (3 зажимных патрона и защитная кабина)
С помощью станков этой серии можно обрабатывать трубы и профили длиной до 6, 9 и 12 метров. Базовая модель серии — SF6024NT. Подходит для резки круглых труб диаметром до 240 мм и различных профилей. Старшие модели (SF9035NT и SF12035NT) могут обрабатывать трубный металлопрокат до 350 мм диаметром. Три зажимных патрона обеспечивают надежное удержание заготовки и повышают точность обработки. Мощность излучателей: 3-12 кВт.

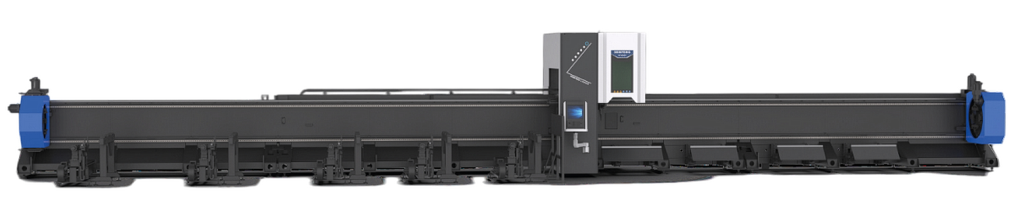

Серия ST (3 зажимных патрона)

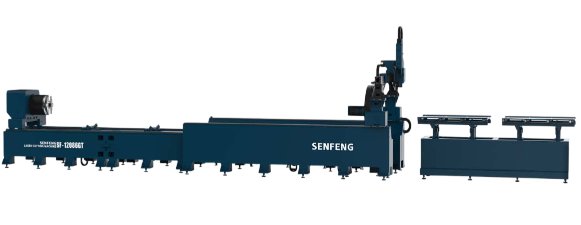

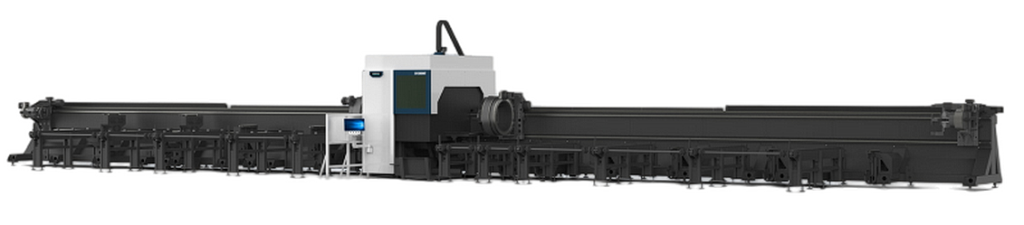

Эта серия тяжелых станков разработана для резки трубного металлопроката большого диаметра и длины — до 500 мм и 12 м соответственно. Станок SF12050SТ можно оснастить излучателями мощностью от 6 до 20 кВт.
Серия ST Plus (3+1 зажимных патрона)
На этих станках выполняется высокоточная резка тяжелых труб диаметром до 500 мм. Уникальная система зажимных патронов: два патрона полного хода и один, выполняющий как опорную, так и зажимную функцию. Благодаря ей достигается максимальная точность обработки длинных труб (до 12 метров). Также есть модификация GST Plus для резки трубы под углом 45º. Базовая модель SF12035SТ Plus позволяет работать с трубным прокатом диаметром до 350 мм. Мощность излучателя от 6 до 20 кВт.
Серия HT (4 зажимных патрона)

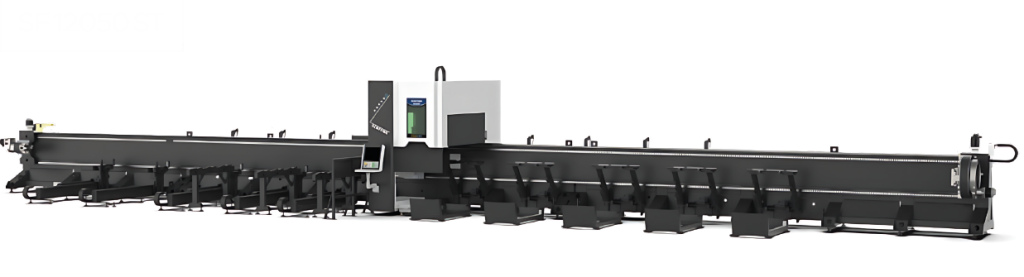

Сверхтяжелые станки для резки тяжелых труб диаметром до 500 мм и длиной до 12 метров. Четыре патрона обеспечивают еще более высокую точность обработки за счет надежной фиксации трубы или профиля. Базовая модель — SF12035НT, максимальный диаметр круглой трубы 350 мм. На станки устанавливаются лазерные излучатели мощностью 6-20 кВт.

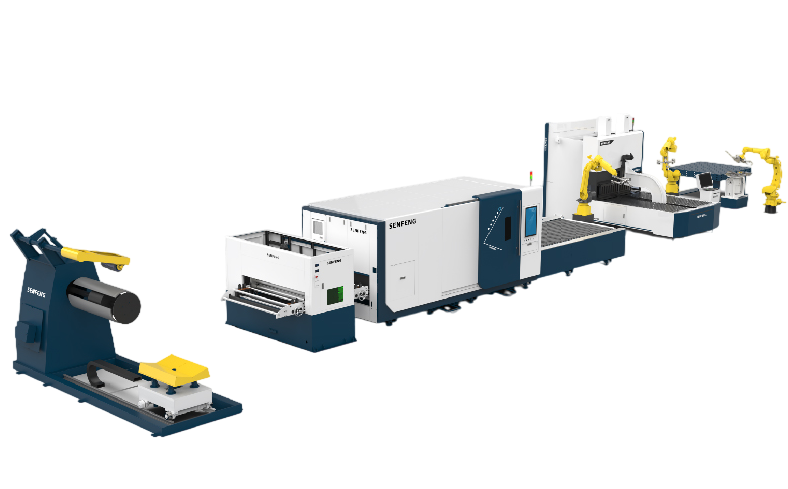

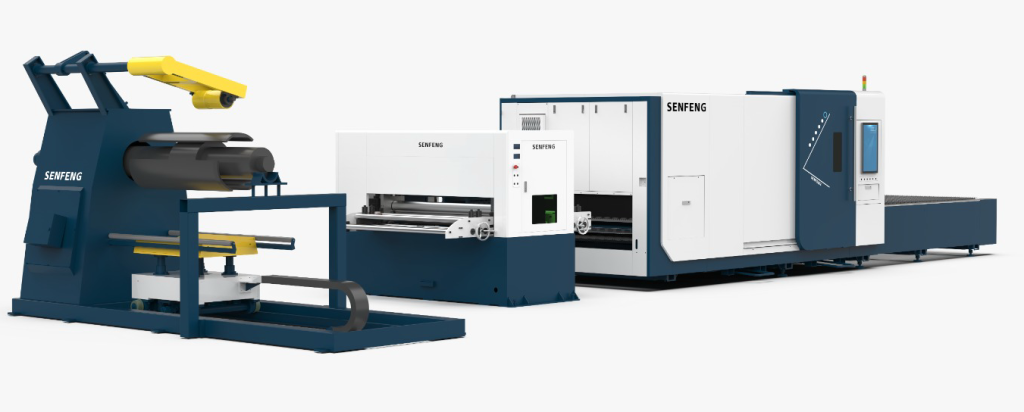

Автоматизированные комплексы Senfeng CH для резки металла из рулонов
В нашем ассортименте представлены три основных модели автоматизированных комплексов для резки стали и цветных металлов в рулонах:
-
SF1502CH — базовая модель, толщина стали до 2 мм;
-
SF1503CH — толщина стали до 3 мм;
-
SF1503CLH — для резки алюминия толщиной до 3 мм.
Максимальная ширина рулонного материала во всех случаях до 1500 мм.
В серии автоматизированных комплексов Senfeng СН есть также тяжелая модель SF2014CH для обработки рулонного металла большой толщины - до 14 мм при максимальной ширине материала до 2000 мм. Максимальный вес рулона составляет 30 тонн.
Автоматизированные комплексы Senfeng серии CH представляют собой совокупность оборудования, включающее в себя: систему загрузки рулонов; гидравлическую систему размотки рулонов с непрерывной подачей материала и плавным регулированием скорости; прави́льную установку для точной коррекции материала на рабочей поверхности; установку лазерной резки с кабинетной защитой и конвейером, а также электронную систему управления с ЧПУ.
Автоматизированные комплексы Senfeng CH - оптимальное решение для производственных линий. Они помогут предприятиям обеспечить резкий рост объемов выпуска продукции и значительно сократить временные и трудовые затраты.

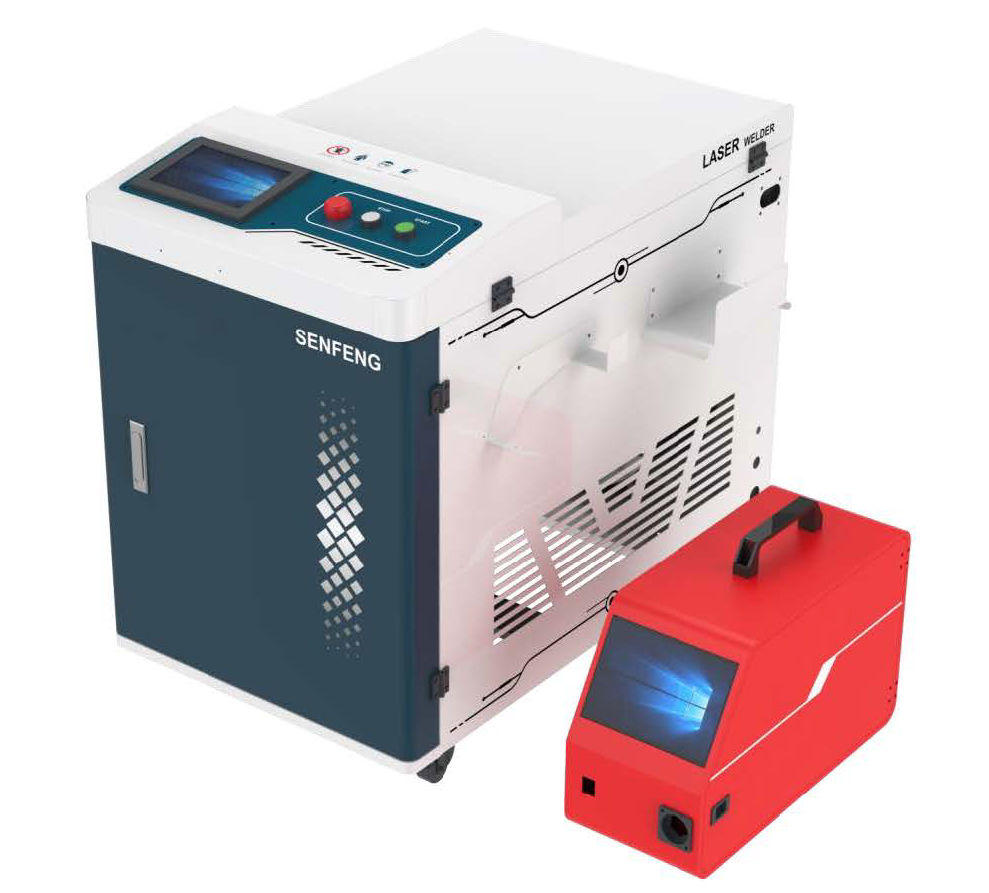

Аппараты Senfeng для лазерной сварки и очистки металла

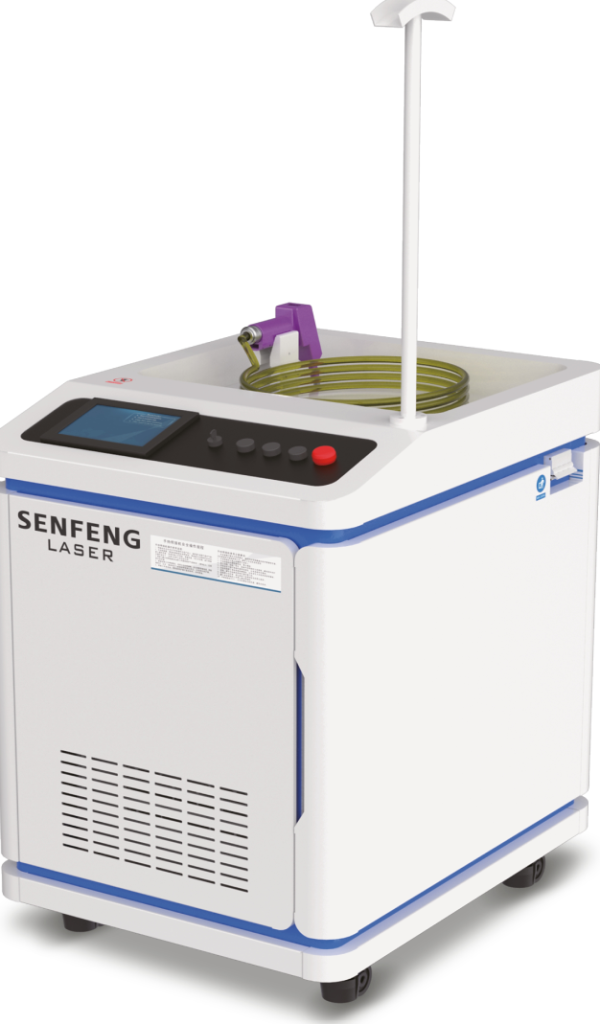

В ассортименте предлагаемой нами продукции Senfeng также есть аппараты для лазерной ручной сварки — можно подобрать оборудование под любую задачу. Компактные сварочные аппараты Senfeng легко заменят оборудование для классической сварки – они просты в обcлуживании и эксплуатации, удобны для выполнения сварочных работ с высоким качеством сварного шва при низком энергопотреблении.Серия HWM
В этой серии передвижных аппаратов лазерной сварки с автоматической подачей проволоки и мощностью от 1,5 до 3 кВт находятся базовые модели, которые отлично подходят для большинства типовых задач сварки. Основной аппарат серии — SF1500HWM на 1,5 кВт и диапазоном сварки 0,1-5 мм.
Серия FCA
В ассортименте также представлена новая серия FCA с автоматической подачей проволоки.Аппарат FCA1500 отличается компактными размерами и эргономичной формой сварочного пистолета. Мощность установки — 1,5 кВт.
Серия HC

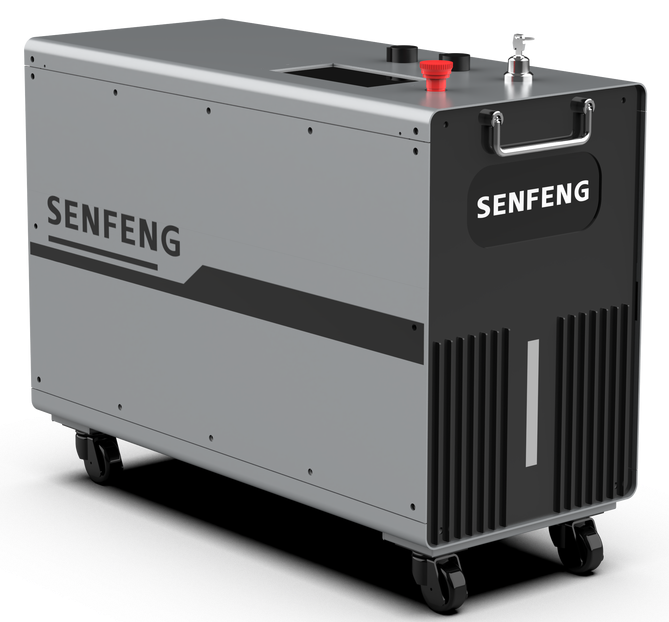

Часто перед сваркой с поверхности металла необходимо удалить старое покрытие, ржавчину, масло, цвета побежалости и другие загрязнения. С ними отлично справляются аппараты Senfeng для лазерной очистки металла и камня серии HC. В серию входят три модели: SF1500HС, SF2000HС, SF3000HС мощностью 1,5, 2 и 3 кВт соответственно. Это передвижные аппараты, с помощью которых можно обрабатывать изделия даже сложной формы в труднодоступных местах.
Промышленные роботы Senfeng
Промышленные роботизированные 6-осевые установки применяются для автоматизации и ускорения процесса сварки и очистки металла. Они идут в комплекте с соответствующими аппаратами. Для сварки используются такие модели, как SF1500HWR, SF2000HWR и SF3000HWR мощностью от 1,5 до 3 кВт.
Для лазерной очистки совместно с роботом манипулятором применяются аппараты SF1500HСR, SF2000HСR, SF3000HСR аналогичной мощности.
Применение роботизированных установок позволяет уменьшить нагрузку на операторов, увеличить скорость производственных процессов, повысить качество сварки и очистки металлических изделий.
Компания «Технограв» готова доставить вам любой лазерный станок из нашего ассортимента под ключ: мы проведем пусконаладку с соблюдением всех правил и регламентов, обучим ваш персонале работе с новыми установками, предоставим полное гарантийное и постгарантийное обслуживание. Наша сервисная поддержка работает 24/7, связаться с нами можно онлайн или по номеру 8 (800) 200-25-88 (по всей России). К вашим услугам более 20 квалифицированных инженеров, которые прошли обучение на заводе Senfeng Laser.
Приобрести продукцию Senfeng можно и в лизинг, а также увидеть его в работе в нашем шоу-руме, который находится в Санкт-Петербурге по адресу пр. Культуры, 61 (вывеска Technograv).
Мы уже поставили более 700 единиц лазерного и металлообрабатывающего оборудования Senfeng по всей России - а это сотни довольных заказчиков!
